オフセット

ショートカット: o

手順

1. をクリックするか、[O] キーを押します。
2. 1つまたは複数スケッチ線を選択してオフセットします。
3. 方向を指定 (方向矢印をクリック) し、オフセットの距離値を入力します。

   矢印を使用して、オフセット距離を一定の値または正しい値に近づけてドラッグし、最終的な値を入力することもできます。

   オフセットの方向の変更には、負の距離値も使用できます。

4. Enter キーを押します。
5. 必要に応じて、追加の曲線をクリックして等距離のオフセットを設定します。

単一のエンティティを選択

ループをチェーン選択

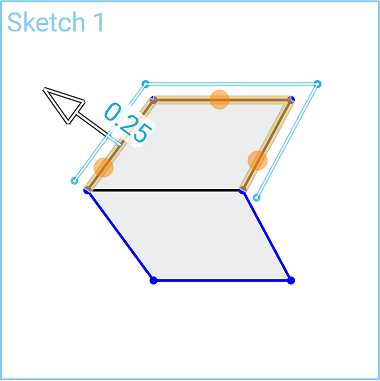

選択した曲線やループを、オリジナルから指定した距離と方向にオフセットします。

手順

1. をタップして、オフセットするエンティティを選択します。
2. 別のエンティティをタップして、オフセットするエンティティの選択を続行します。
3. オフセット距離と方向を設定するには、次のいずれかの操作を行います。
   • マニピュレータの矢印をタッチしてドラッグします。

   または

   • 矢印をタップして方向を反転し、任意の場所をタップしてテンキーを開き、距離に特定の値を入力します。

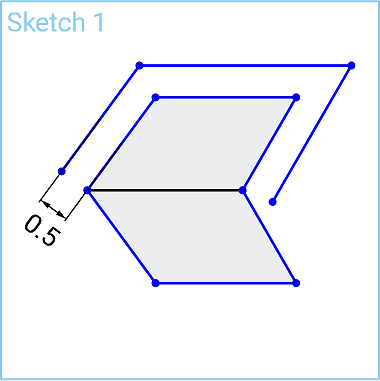

選択した曲線やループを、オリジナルから指定した距離と方向にオフセットします。

手順

1. をタップして、オフセットするエンティティを選択します。
2. 別のエンティティをタップして、オフセットするエンティティの選択を続行します。
3. オフセット距離と方向を設定するには、次のいずれかの操作を行います。
   • マニピュレータの矢印をタッチしてドラッグします。

   または

   • 矢印をタップして方向を反転し、任意の場所をタップしてテンキーを開き、距離に特定の値を入力します。
