ミラー (スケッチ)

手順: 事前選択されたエンティティ

1. 1 つまたは複数のスケッチエンティティを選択します。



2. をクリックします。(ミラー線を選択するように求めるプロンプトが表示されます)。
3. ミラーリングする線 (スケッチ線、平面、パーツ面またはエッジ) を選択します。

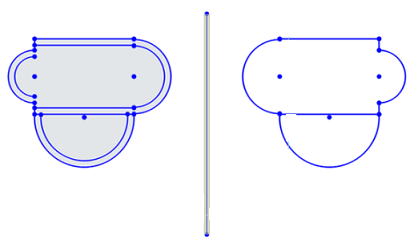

4. ミラー線をクリックすると、スケッチは次のように解決されます。



手順: 事前選択されたエンティティがありません

1. をクリックします。(ミラー線を選択するように求めるプロンプトが表示されます)。
2. 線を選択します (エンティティの選択を求めるプロンプトが表示されます)。
3. エンティティを選択すると、そのエンティティがミラーされます。終了したら、Esc を押して [ミラー] ツールを終了します。

1 つまたは複数の選択したスケッチエンティティを、指定した線を基準にミラーします。

ミラーツールは、次の 2 つの方法のいずれかで使用できます。

• ツールを選択してから、ミラー線とエンティティを選択します。
• ミラー線を事前に選択してからツールを選択し、次にミラーするエンティティを選択します。

手順

1. をタップします。

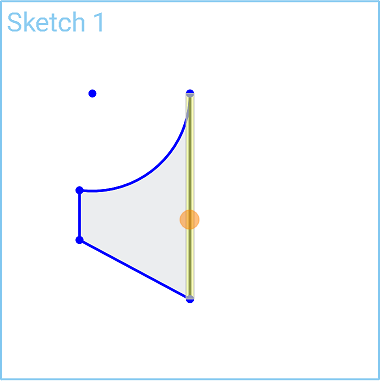

2. ミラーの基準とする線をタップして選択します。

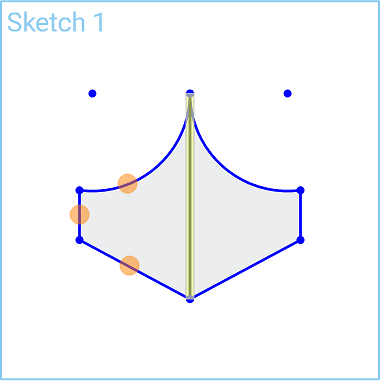

3. タップして、ミラーするエンティティを選択します。

事前選択手順

1. ミラーの基準とする線をタップして選択します。
2. をタップします。
3. タップして、ミラーするエンティティを選択します。

1 つまたは複数の選択したスケッチエンティティを、指定した線を基準にミラーします。

ミラーツールは、次の 2 つの方法のいずれかで使用できます。

• ツールを選択してから、ミラー線とエンティティを選択します。
• ミラー線を事前に選択してからツールを選択し、次にミラーするエンティティを選択します。

手順

1. をタップして、[ミラー] ツールを選択します。
2. ミラーの基準とする線をタップして選択します。
3. タップして、ミラーするエンティティを選択します。

事前選択手順

1. ミラーの基準とする線をタップして選択します。
2. をタップして、[ミラー] ツールを選択します。
3. タップして、ミラーするエンティティを選択します。
