回転

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。



2. ソリッド作成タイプを選択します。

   スケッチを開いたときに [回転ソリッド] を選択すると、Onshape でスケッチ内のすべての閉じた領域が自動的に選択されます。

   Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. 軸を中心に回転する線、円筒状のエッジ、または円弧、または合致コネクタ (暗示的または明示的) を選択します。
4. [回転軸] フィールドをアクティブにしてから軸をクリックするか、 をクリックして、回転する暗示的な合致コネクタを選択します。

   合致コネクタを選択したら、ダイアログフィールドの合致コネクタアイコン (下の青の外枠) をクリックして、合致コネクタを編集するためのダイアログを開きます。



   合致コネクタアイコンをクリックして、グラフィック領域に暗黙的な合致コネクタを作成します。

5. 次のどちらにするかを選択します。
   • 新規 - 新しいソリッドを作成します
   • 追加 - 既存のソリッドに追加します
   • 削除 - 既存のソリッドから削除します。
   • 交差 - 2 つ (またはそれ以上) のソリッドの交差を保持
6. 回転タイプを選択します。
   • フル - 軸を中心に 360 度回転
   • 一方向 - 指定した角度だけ一方向に回転する
   • 対称- 指定した角度だけ両方向に回転する
   • 二方向 - 同じまたは異なる角度で両方向に回転する
7. 必要に応じて、[マージスコープ] (または [すべてとマージする]) を選択して、新しい (追加の) パーツまたはサーフェスをマージするパーツまたはサーフェスを選択します。
8. をクリックします。

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。
2. サーフェス作成タイプを選択します。



   Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. 次のどちらにするかを選択します。
   • 新規 - 新しいサーフェスを作成します
   • 追加 - 既存のサーフェスに追加します
4. 回転するエッジまたはスケッチを選択します。
5. [回転軸] フィールドをアクティブにし、回転する軸または合致コネクタ (暗黙的または明示的) をクリックします。

   合致コネクタを選択したら、ダイアログフィールドの合致コネクタアイコン (下の青の外枠) をクリックして、合致コネクタを編集するためのダイアログを開きます。



6. 回転タイプを選択します。
   • フル - 軸を中心に 360 度回転
   • 一方向 - 指定した角度だけ一方向に回転する
   • 対称- 指定した角度だけ両方向に回転する
   • 二方向 - 同じまたは異なる角度で両方向に回転する
7. 必要に応じて、マージスコープ (または [すべてマージ]) を選択して、新しい (追加の) サーフェスをマージするサーフェスを選択します。
8. をクリックします。

スケッチツールバーまたはフィーチャーツールバーからの操作:

1. をクリックします。
2. 薄い作成タイプの選択:



   Onshape は選択内容 (ソリッド、サーフェス、薄い) を記憶するので、以降の操作では、最後に使ったオプションが選択された状態でダイアログが開きます。

3. 次のどちらにするかを選択します。
   • 新規 - 新しいソリッドを作成します
   • 追加 - 既存のソリッドに追加します。
   • 削除 - 既存のソリッドから削除します。
   • 交差 - 2 つ (またはそれ以上) のソリッドの交差を保持
4. 回転させる面またはスケッチ領域を選択します。
5. 次のいずれかを実行します。
   • 左右対称の厚さの回転を作成するには、[中間平面] オプションをチェックして [厚さ] の値を入力します。
   • 壁の厚さを個別に指定するには、[中間平面] オプションをオフにします。次に、[壁の厚さ 1] の値と [壁の厚さ 2] の値を入力します。[壁を反転する] 矢印をクリックすると、厚さ 1 と厚さ 2 が反転します。
6. [回転軸] フィールドをアクティブにし、回転する軸または合致コネクタ (暗黙的または明示的) をクリックします。

   合致コネクタを選択したら、ダイアログフィールドの合致コネクタアイコン (下の青の外枠) をクリックして、合致コネクタを編集するためのダイアログを開きます。



7. 回転タイプを選択します。
   • フル - 軸を中心に 360 度回転
   • 一方向 - 指定した角度だけ一方向に回転する
   • 対称- 指定した角度だけ両方向に回転する
   • 二方向 - 同じまたは異なる角度で両方向に回転する
8. 必要に応じて、[マージスコープ] (または [すべてとマージする]) を選択して、新しい (追加の) ソリッドをマージするソリッドを選択します。
9. をクリックします。

新規 - 新しいパーツになる新しいマテリアルを作成します。

追加する - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差する他のパーツとそのマテリアルをマージさせることもできます。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージスコープに自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージスコープ) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットで、[すべてとマージする] をオンにして、接触パーツまたは交差パーツをすべてマージスコープに追加できます。

ブーリアン演算が [追加]、[削除]、または [交差] に設定されていて、マージスコープに何も設定されていない場合、フィーチャーはエラーになります。[新規] の場合、[新規] は結果をブール演算しないため、マージスコープは使用できません。

マテリアルを除去します。

マテリアルは交差が存在する場所のみ残します。

フル

軸を中心に 360 度回転します。

1 方向

指定した角度で一方向に回転します。

2 方向

特定の角度に対して、2 つの方向に回転します。

対称

同じ角度で両方向に回転する:

選択した領域または平面上の面を、軸または合致コネクタ (暗黙的または明示的) の周りに投影します。マテリアルを追加または削除したり、パス内のパスに交差する新しいパーツを作成したり、既存のパーツを修正したりします。また、パーツまたはサーフェスを作成することもできます。

マージスコープはパーツおよびサーフェスで使用でき、新規作成したパーツやサーフェスをマージする特定のパーツまたはサーフェスを選択できます。既定では、[すべてとマージ] が選択されています。このボックスのチェックを外して、 マージスコープフィールドにアクセスし、マージするパーツまたはサーフェスを選択できます。サーフェスはサーフェスとマージし、パーツはパーツとマージする必要があります。

マージスコープ: すべて使用

作成するジオメトリに接する、または交差するすべてのパーツとマージします。

マージスコープ: 特定のパーツを使用

選択したパーツとマージします。

1. [回転] ツールをタップします。





2. 次の作成タイプを選択します。
   • ソリッド - 軸を中心にスケッチ領域または面を回転して、パーツを作成する、または既存のパーツを変更します。
   • サーフェス - 軸を中心にスケッチ線またはエッジを回転させてサーフェスを作成します。

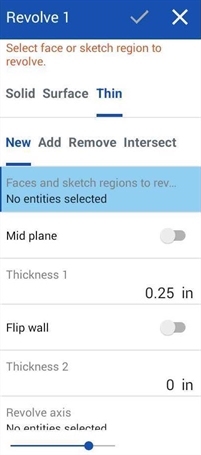

   • 薄い - スケッチ領域または面に沿って薄い回転を作成します。
3. 次のように結果ボディ操作タイプを選択します。
   • 新規 - 新しいマテリアルを作成します。
   • 追加 - マテリアルを作成して既存のマテリアルに追加します。
   • 削除する - マテリアルを取り去ります。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 回転させる面とスケッチ領域を選択します。
5. 回転軸を選択します。

   1. オプションで、回転軸フィールドをタップしてアクティブにし、軸をクリックするか、合致コネクタアイコンをタップして、回転の中心となる暗黙的な合致コネクタを選択または作成します。

6. 回転タイプを選択します。
   • フル - 軸を中心に 360 度回転します。
   • 一方向 - 指定した角度だけ一方向に回転します。
   • 対称 - 同じ角度で両方向に回転します。
   • 二方向 - 同じ角度または 2 つの異なる角度で二方向に回転します。
7. チェックマークをタップします。

新規 - 新しいパーツになる新しいマテリアルを作成します。

追加 - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差している他のパーツとそのマテリアルをマージさせるオプションがあります。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージスコープに自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージスコープ) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットです。[すべてとマージ] をオンにすると、接触パーツまたは交差パーツをすべてマージスコープに追加できます。

ブーリアン演算が [追加]、[削除]、または [交差] に設定されていて、マージスコープに何も設定されていない場合、フィーチャーはエラーになります。[新規] の場合、[新規] は結果をブール演算しないため、マージスコープは使用できません。

削除する - マテリアルを取り去ります。

交差 -交差が存在する場所のみマテリアルを残します

スケッチ線に沿ってサーフェスを作成します。

これらの例はすべて、新しいマテリアルを作成する単純なパーツまたはサーフェスの回転を示しています。

フル

軸を中心に 360 度回転します。

1 方向

指定した角度で一方向に回転します。

対称

同じ角度で両方向に回転します。

2 方向

同じ角度または 2 つの異なる角度で二方向に回転します。

1. [回転] ツールをタップします。





2. 次の作成タイプを選択します。
   • ソリッド - 軸を中心にスケッチ領域または面を回転して、パーツを作成する、または既存のパーツを変更します。
   • サーフェス - 軸を中心にスケッチ線またはエッジを回転させてサーフェスを作成します。
   • 薄い - スケッチ領域または面に沿って薄い回転を作成します。
3. 次のように結果ボディ操作タイプを選択します。
   • 新規 - 新しいマテリアルを作成します。
   • 追加 - マテリアルを作成して既存のマテリアルに追加します。
   • 削除する - マテリアルを取り去ります。
   • 交差 - 交差が存在する場所のみマテリアルを残します。
4. 回転させる面とスケッチ領域を選択します。
5. 回転軸を選択します。
6. 回転タイプを選択します。
   • フル - 軸を中心に 360 度回転します。
   • 一方向 - 指定した角度だけ一方向に回転します。
   • 対称 - 同じ角度で両方向に回転します。
   • 二方向 - 同じ角度または 2 つの異なる角度で二方向に回転します。
7. チェックマークをタップします。

新規 - 新しいパーツになる新しいマテリアルを作成します。

追加 - マテリアルを作成して既存のマテリアルに追加します。

マテリアルを追加する場合、そのジオメトリに接触または交差している他のパーツとそのマテリアルをマージさせるオプションがあります。

• ジオメトリが 1 つのパーツだけに接触または交差する場合、そのパーツはマージスコープに自動的に追加されます。
• 複数のパーツがジオメトリに接触したり交差したりすると、あいまいさが生じるため、マージするパーツ (マージスコープ) を選択する必要があります。
• 複数の接触パーツまたは交差パーツを選択するためのショートカットです。[すべてとマージ] をオンにすると、接触パーツまたは交差パーツをすべてマージスコープに追加できます。

ブーリアン演算が [追加]、[削除]、または [交差] に設定されていて、マージスコープに何も設定されていない場合、フィーチャーはエラーになります。[新規] の場合、[新規] は結果をブール演算しないため、マージスコープは使用できません。

削除 - マテリアルを取り去ります。

交差 - 交差が存在する場所のみマテリアルを残します。

スケッチ線に沿ってサーフェスを作成します。

これらの例はすべて、新しいマテリアルを作成する単純なパーツまたはサーフェスの回転を示しています。

フル

軸を中心に 360 度回転します。

1 方向

指定した角度で一方向に回転します。

対称

同じ角度で両方向に回転する:

2 方向

同じ角度または 2 つの異なる角度で二方向に回転します。
