アセンブリ測定ツール

ショートカット: [

1. 測定する1つまたは複数のエンティティを選択します。

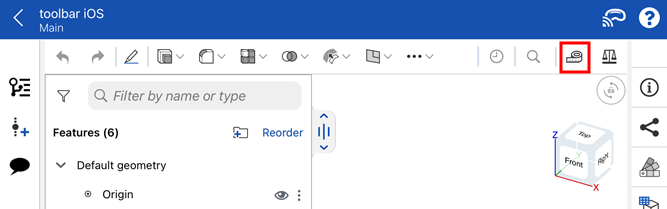

2. ページの右下隅にある測定ツールアイコン をクリックします。測定ツールには、選択した 1 つまたは複数のエンティティの測定値が表示されます。



3. ドロップダウンを使用して、[測定タイプ]、[長さの単位]、[角度単位] を選択します。これらはすべて、いつでも変更できます。



4. 必要に応じて、別のエンティティを選択すると、測定ツールには、エンティティ間の中心から中心、最大から最大、最小から最小の測定値が表示されます。

Part Studio でスケッチエンティティを選択すると、スケッチエンティティのアイコンにそのタイプが示されます。

アセンブリ内の 3 つ以上のエンティティを測定すると、それらのエンティティの最小距離、最大距離、総面積、中心軸の距離、または長さが提示されます。

• 測定タイプ - 測定ダイアログに表示される測定タイプをフィルタリングします。オプションは、[すべて表示]、[位置]、[中心位置]、[最小距離]、[最大距離]、[長さ]、[直径]、[半径]、[角度]、[面の接線の角度]、[曲率偏差]、または [サーフェス面積] です。

• 長さ単位 -長さの単位を選択します。オプションは [センチメートル]、[フィート]、[インチ]、[メートル]、[ミリメートル]、または [ヤード] です。

• 角度単位 - 角度単位の種類を、度またはラジアンから選択します。

• 直径 -円弧または円の直径。

• 半径 -円弧の半径。

• センター・ディスト - 2 つのエンティティ間の中心距離。

• パープ軸角度 - 2 つのエンティティ間の垂直軸の角度。

• 面積 - サーフェスの面積。

• 面の接線の角度 - 選択したサーフェスとサーフェスに接する線の間の接線角度。

• 曲率偏差 -選択したサーフェスとサーフェスに接するラインとの間の偏差。

• センター -円弧または円の中心寸法 (X、Y、Z)

• センター・ディスト - 2 つのエンティティ (X、Y、Z) 間の中心距離。

• 最小距離 - 2 つのエンティティ (X、Y、Z) 間の最小距離。

• 最大距離 - 2 つのエンティティ (X、Y、Z) 間の最大距離。

• 最大半径点 - 最小楕円半径点 (X、Y、Z)。

• 最大半径点 - 最大楕円放射状点 (X、Y、Z)

• 長さ -エンティティの長さ。たとえば、線の長さや円の円周など。

• 点 - 点、頂点、または合致コネクタ (X、Y、Z) の位置。

測定ツールに表示された情報を使用して、システム内の他の場所 (寸法など) に値を入力できます。

1. 測定ツールを開いた状態で、コピーする値をクリックして強調表示します。
   • 1 回クリックすると、最大精度値が表示されます。
   • もう一度クリックすると、低い精度がキャプチャされます。
2. キーボードショートカットを使用して値をコピーします。

測定ツールの測定情報にカーソルを合わせると、測定がグラフィック領域に表示され、参照された正確な測定が表示されます。例を次に挙げます。

Part Studio のみ

現在の測定値に変数を追加するには、計測値の右側にある変数アイコン (下の青い矢印の左に表示) をクリックします。

これにより、選択項目があらかじめ入力された変数ダイアログが開き、一覧表示された測定値を取得できます。変数の詳細については、変数のトピックを参照してください。

アセンブリのみ

測定ツールを開くと、パーツが画面上でドラッグされるたびに測定値が動的に更新されます。次に例を示します。

• パーツの円形エッジまたは合致コネクタを選択した場合、パーツを移動すると、原点を基準とした中心または点の位置が更新されます。

• 原点とパーツエンティティ (エッジ、面、頂点、合致コネクタ) の両方を選択した場合、エンティティと原点の間の距離は、パーツが移動すると更新されます。

• 一方のパーツが固定されていてもう一方が固定されていない場合、固定パーツ (エッジ、面、頂点、合致コネクタ) からエンティティを選択し、固定されていないパーツのエンティティ (エッジ、面、頂点、合致コネクタ) を選択すると、固定されていないパーツが移動すると、選択した 2 つのエンティティ間の距離値が更新されます。

断面ビューを使用している場合、動的更新は機能しません。
