幅合致

1. 幅合致アイコン () をクリックします。



2. [タブ合致コネクタ] フィールドが強調表示された状態で、最大 2 つの合致コネクタを選択します。これらは同じパーツでも異なるパーツでもかまいません。
3. [幅合致コネクタ] フィールドを選択して強調表示します。同じパーツまたは異なるパーツから 2 つの合致コネクタを選択します。幅合致コネクタは、タブ合致コネクタとは別のパーツ (1 つまたは複数) に関連付ける必要があります。
4. チェックマーク () をクリックして幅合致を承認します。

これで、タブ合致コネクタに関連するパーツが、2 つの幅合致コネクタ間の中心平面に沿って移動し、その周りを回転します。タブ合致コネクタの XY 平面は、この中心平面全体で相互に対称のままになります。

2 つの明示的合致コネクタまたは暗黙的合致コネクタの間に合致を作成すると、どちらの合致コネクタも編集できます。

1. 合致ダイアログを開きます。以下の例では、ファスナー合致を例として使用しています。このプロセスは、合致コネクタを使用しない接線合致を除き、すべての合致で同様です。



2. 合致コネクタアイコン () をクリックします。合致コネクタダイアログが開き、合致コネクタの原点タイプ、原点エンティティ、配置、位置、主軸方向、二次軸方向を編集できます。

合致ダイアログからの合致コネクタの編集は、現在のアセンブリにある暗黙的コネクタまたは明示的コネクタに限定されます。Part Studios、サブアセンブリ、またはリンクされたドキュメントの合致コネクタは、元の場所で編集する必要があります。

2 つの幅合致コネクタ間で 1 つのパーツを対称に保ちます。

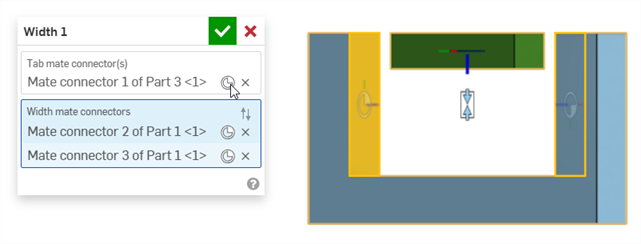

緑色の長方形のパーツ 3 には、パーツの中央に合致コネクタが配置されています。U 字型の青いパーツ 1 の内側には幅合致コネクタが配置されています。

• これで、パーツ 3 が 2 つの幅合致コネクタ (パーツ 1 の 2 つの内側の面) 間で対称になりました。

• パーツ 3 は Z 軸に沿って自由に平行移動または回転できます。パーツ 3 を X 軸または Y 軸に沿って平行移動または回転させると、両方のパーツが移動します。

パート 1 を固定しておくと、動きがさらに制限されます。これで、パーツ 3 を X 軸と Z 軸に沿って自由に移動できますが、Y 軸に沿って移動することはできません。パーツ 3 は Z 軸に沿って回転できますが、X 軸または Y 軸を中心に回転することはできません。

2 つの幅合致コネクタ間で 2 つのパーツを対称に保つ

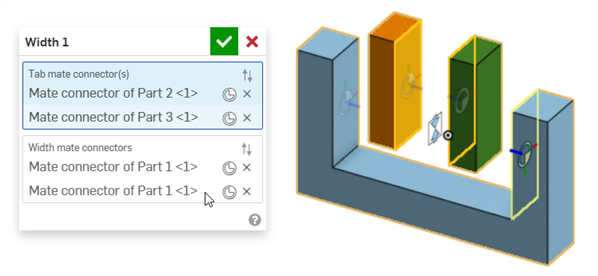

オレンジ色の長方形のパーツ 2 と緑の長方形パーツ 3 の反対の内側の面には合致コネクタが配置されています。U 字型の青いパーツ 1 の内側には幅合致コネクタが配置されています。

パーツ 2 とパーツ 3 のどちらかを Z 軸に沿って平行移動しても、相互に対称のままになり、一方を移動すると他方も移動します。

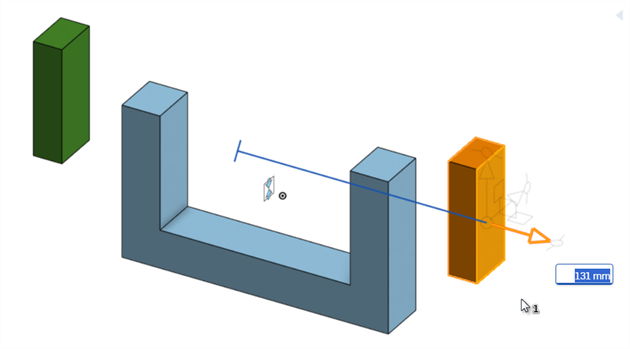

オレンジ色の長方形のパート 2 を平行移動すると、緑の長方形パーツ 3 も移動するので、合致コネクタに基づいて常に対称が保たれます。

2 つの幅合致コネクタを使用して U 字型ジョイント内のエンティティを中央揃えする

次の例では、2 つの幅合致を使用してボックスの中央に配置し、U 字型ジョイントにピンで固定します。

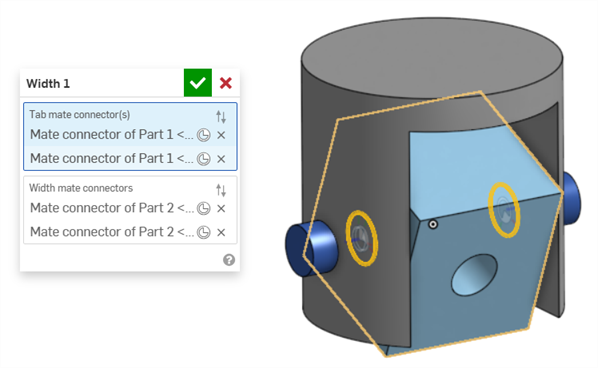

幅合致を使うと、下図のようにボックスの中央に U 字型ジョイントを配置できます。合致コネクタはボックス (パート 1) の両側に配置されており、これらはタブ合致コネクタと呼ばれています。合致コネクタは U 字型ジョイント (パート 2) の内側の 2 つの側面に配置されます。これらは幅合致コネクタと呼ばれます。

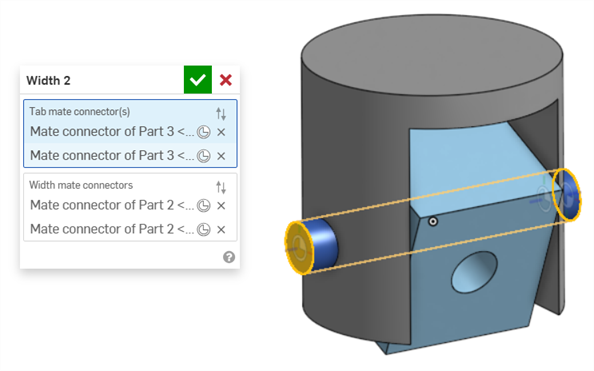

2 つ目の幅合致を使用してボックスの中央に U 字型ジョイントを配置し、ピンの両端に合致コネクタを配置します (パート 3)。これをタブ合致コネクタと呼びます。U 字型ジョイント (パーツ 2) の同じ 2 つの内側が幅合致コネクタとして指定されています。

ジャックハンマーのハンドルシャフトをエンドキャップの中央に配置する

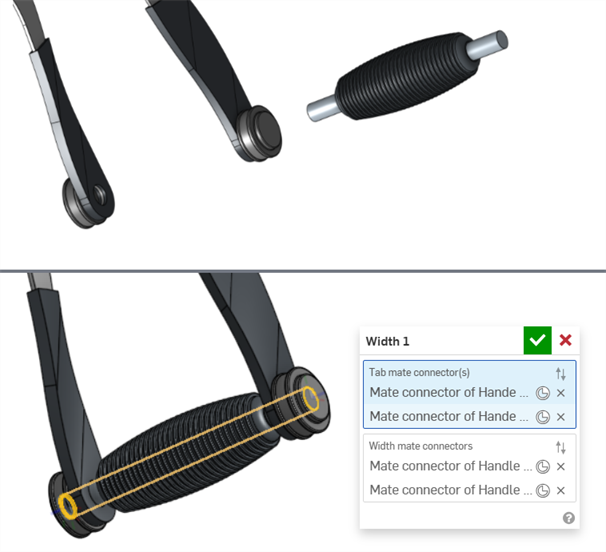

次の例では、幅合致を使用してジャックハンマーのハンドルシャフトを 2 つのハンドルグリップのエンドキャップの中央に配置します。

合致コネクタは、タブ合致コネクタと呼ばれるシャフトの両端に配置されます。合致コネクタは、幅合致コネクタとして指定されているエンドキャップの 2 つの外側に配置されます。

非対称パーツで使用する幅合致

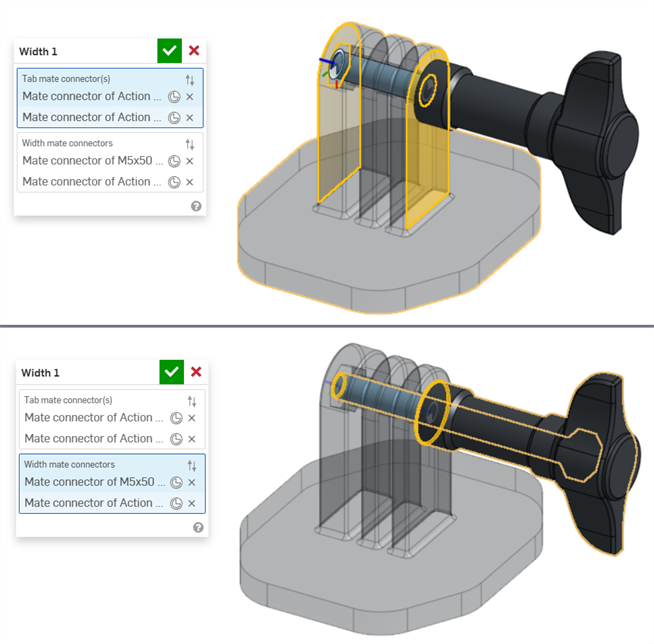

次の例は、非対称パーツで幅合致を使用する方法を示しています。

• タブ合致コネクタと幅合致コネクタを同じパーツ上に配置することはできません。
• 他の合致とは異なり、タブ合致コネクタまたは幅合致コネクタのどちらにも、同じパーツに 2 つの合致コネクタを使用できます。ただし、これは必須ではありません。
• 幅合致ダイアログでは、暗黙的合致コネクタと明示的合致コネクタの両方を選択できます。
• 幅合致は合致関係では使用できません。
• 合致フィーチャーリストの [幅合致を表示] をクリックすると、グラフィック領域に合致が表示されます。
