接線合致

動画の例

動画のトランスクリプト

接線合致は、合致コネクタを必要としない唯一の合致フィーチャーです。2 つのエンティティを選択するだけで済みます。

接線合致を開始するには、まず最初の要素エンティティを選択し、次に 2 つ目のエンティティを選択します。有効な選択には、面、エッジ、頂点などがあります。

[接線伝播] オプションを使用すると、合致をより細かく制御できます。既定ではチェックボックスがオンで、隣接する接線面に接線拘束が適用されます。チェックボックスをオフにすると、選択した定義済みのエンティティだけで接線が維持されます。

必要に応じて、主軸の矢印の向きを変更して位置合わせを行います。

手順

1. をクリックします。



2. 1 つのエンティティの面、エッジ、または頂点を選択します。
3. [合致] ダイアログの 2 番目のフィールドにフォーカスを置き、2 番目のエンティティの面、エッジ、または頂点を選択します。
4. オプションで、接線伝播を選択すると、面、エッジ、または頂点が接続されている面、エッジ、または頂点に合わせて自動的に延長されます。
5. 必要に応じて、矢印を切り替えて [主軸を反転] にします。

ヒント

• 接線合致はオフセットサーフェスをサポートしません。
• 2 つの頂点を選択した場合、接線伝播は効果がありません。
• [主軸を反転させる] は、2 つの面が選択されている場合にのみ機能します。その他の選択では無視されます。
• スイープ面 (トーラス、円錐など) のみがサポートされ、一般的な面 (スプラインなど) はサポートされません。
• 接線合致はどのリレーションでも機能しません。

手順

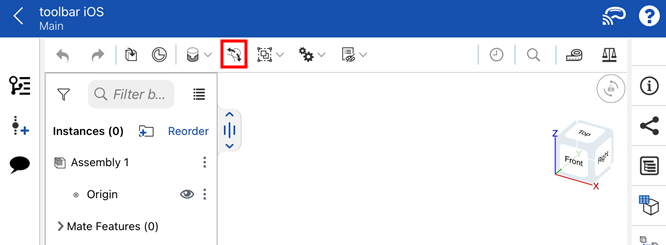

1. 接線合致アイコン () をタップします。



2. 1 つのエンティティの面、エッジ、または頂点をタップして選択します。
3. ダイアログで、2 番目の 面、エッジ、または頂点 フィールドをタップしてアクティブにします。
4. 1 つのエンティティの面、エッジ、または頂点をタップして選択します。
5. オプションで、接線伝播を選択すると、面、エッジ、または頂点が接続されている面、エッジ、または頂点に合わせて自動的に延長されます。
6. 必要に応じて、矢印を切り替えて [主軸を反転] にします。
7. チェックマークをタップします。

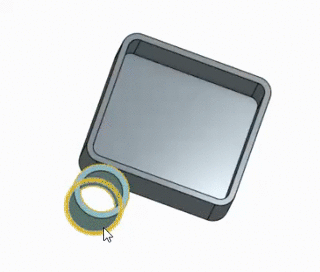

以下では、両方のパーツが平面合致を共有し、ボックスが所定の位置に固定されています。円柱をドラッグすると、ボックスの側面が受け止めて、すべての方向から面をフォローします。

ヒント

• 接線合致はオフセットサーフェスをサポートしません。
• 2 つの頂点を選択した場合、接線伝播は効果がありません。
• [主軸を反転させる] は、2 つの面が選択されている場合にのみ機能します。その他の選択では無視されます。
• スイープ面 (トーラス、円錐など) のみがサポートされ、一般的な面 (スプラインなど) はサポートされません。
• 接線合致はどのリレーションでも機能しません。

手順

1. をタップします。
2. 1 つのエンティティの面、エッジ、または頂点をタップして選択します。
3. ダイアログで、2 番目の 面、エッジ、または頂点 フィールドをタップしてアクティブにします。
4. 1 つのエンティティの面、エッジ、または頂点をタップして選択します。
5. オプションで、接線伝播を選択すると、面、エッジ、または頂点が接続されている面、エッジ、または頂点に合わせて自動的に延長されます。
6. 必要に応じて、矢印を切り替えて [主軸を反転] にします。
7. チェックマークをタップします。

以下では、両方のパーツが平面合致を共有し、ボックスが所定の位置に固定されています。円柱をドラッグすると、ボックスの側面が受け止めて、すべての方向から面をフォローします。

ヒント

• 接線合致はオフセットサーフェスをサポートしません。
• 2 つの頂点を選択した場合、接線伝播は効果がありません。
• [主軸を反転させる] は、2 つの面が選択されている場合にのみ機能します。その他の選択では無視されます。
• スイープ面 (トーラス、円錐など) のみがサポートされ、一般的な面 (スプラインなど) はサポートされません。
• 接線合致はどのリレーションでも機能しません。
