回転合致

手順

1. をクリックします。



最初に選択した合致コネクタは回転運動点として機能し、2 番目に選択した合致コネクタは定点として機能します。

2. 移動を制限するには、[制限] をチェックし、(オプションで) 最小値と最大値を指定して、合致の動きの範囲を制御します。

   境界は、端点にバーがある破線でグラフィック領域に表示されます。破線は移動の方向と距離を表し、実線は限界を表します。

   合致に 1 つまたは複数の制限が適用されている場合、合致フィーチャーリストの合致の右側に合致制限のインジケータアイコン が表示されます。

3. オフセット距離を指定する場合は、[オフセット] をオンにして、距離を指定します。回転合致は、Z 軸に沿ってのみエンティティをオフセットできます。2 つのエンティティ間にオフセットを作成するには、[オフセット] をクリックして距離を指定します。

   オフセット距離は、合致間の破線でグラフィック領域に可視化され、値と軸が表示されます。ダイアログに距離を入力します。

   合致をクリックすると、グラフィックが表示され、合致によって定義された X、Y、Z の方向と、オフセットおよび寸法の制限の範囲 (存在する場合) が示されます。

   オフセットを適用した場合、座標系全体を移動することで表示されます。オフセットは、最初に選択した合致コネクタを基準にします。



   また、特定の軸を中心にパーツを回転するように選択することもできます。軸を選択し、回転角度を入力します。

4. エンティティをクリックして、マニピュレータにアクセスします。
5. さまざまなマニピュレータハンドルをクリックしてドラッグし、どのモーションが許可されているかを確認します。Z 軸を中心とした回転運動のみが許可されていることに注意してください (Rz)。

合致コネクタの編集

2 つの明示的合致コネクタまたは暗黙的合致コネクタの間に合致を作成すると、どちらの合致コネクタも編集できます。

1. 合致ダイアログを開きます。以下の例では、ファスナー合致を例として使用しています。このプロセスは、合致コネクタを使用しない接線合致を除き、すべての合致で同様です。



2. 合致コネクタアイコン () をクリックします。合致コネクタダイアログが開き、合致コネクタの原点タイプ、原点エンティティ、配置、位置、主軸方向、二次軸方向を編集できます。

合致ダイアログからの合致コネクタの編集は、現在のアセンブリにある暗黙的コネクタまたは明示的コネクタに限定されます。Part Studios、サブアセンブリ、またはリンクされたドキュメントの合致コネクタは、元の場所で編集する必要があります。

手順

1. をタップします。
2. 回転 が 合致タイプ フィールドで選択されていることを確認します。
3. 使用する 2 つの合致コネクタを選択します。

4. 必要に応じて、オフセット をタップして、オフセット距離を指定します。
5. 必要に応じて、制限 をタップして、移動距離の制限を設定します。
6. 必要に応じて、 をタップし、主軸をインスタンスの Z 方向に反転させます。
7. 必要に応じて、 をタップして二次軸の方向を変更します。インスタンスの四半円方向を (XY 平面で) 1 回タップして 90 度回転します。
8. チェックマークをタップします。

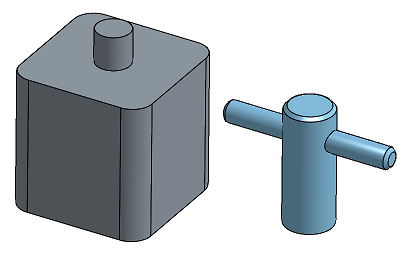

タッチしてドラッグするか、トライアドマニピュレータ を使用して、パーツの 1 つを移動します。Z 軸を中心とした回転移動のみが許可されていることに注意してください (Rz)。

手順

1. をタップします。
2. 回転 が 合致タイプ フィールドで選択されていることを確認します。
3. 使用する 2 つの合致コネクタを選択します。

4. 必要に応じて、オフセット をタップして、オフセット距離を指定します。
5. 必要に応じて、制限 をタップして、移動距離の制限を設定します。
6. 必要に応じて、 をタップし、主軸をインスタンスの Z 方向に反転させます。
7. 必要に応じて、 をタップして二次軸の方向を変更します。インスタンスの四半円方向を (XY 平面で) 1 回タップして 90 度回転します。
8. チェックマークをタップします。

タッチしてドラッグするか、トライアドマニピュレータ を使用して、パーツの 1 つを移動します。Z 軸を中心とした回転移動のみが許可されていることに注意してください (Rz)。
