Onshape の図面は、次のファイルタイプにエクスポートすることができます。

  • PDF
  • DWG
  • DXF
  • DWT
  • SVG
  • PNG
  • JPEG

  • CSV (図面検査アイテムリスト用)

図面の検査記号数のエクスポートを含む、図面のエクスポートルールを設定するには、Onshape プランの管理のアカウントの環境を設定する方法、および下にあるこのトピックのエクスポートルールの使用方法を参照してください。

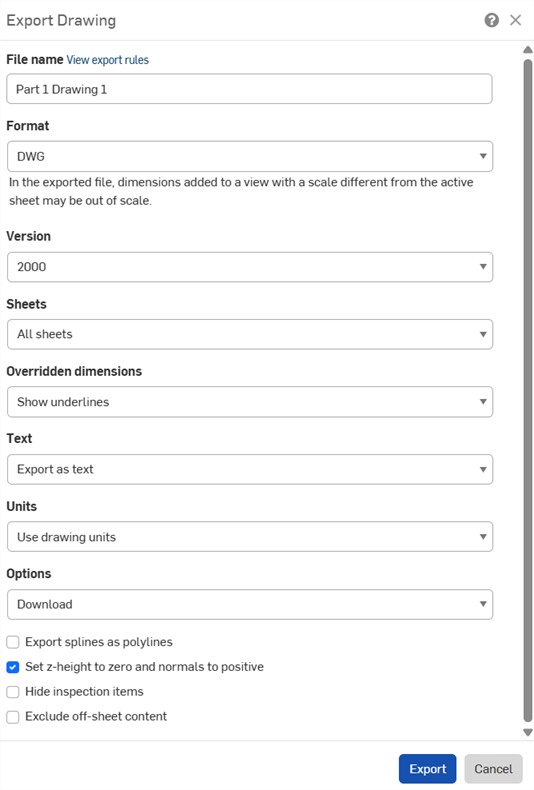

Default dialog for exporting a drawing to DWG

  1. Right-click the drawing tab and select Export.

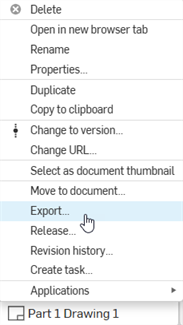

    A drawing tab has been right-clicked, and Export is highlighted on the context menu.

    To export multiple drawings at once, open the tab manager () and Ctrl+click to select multiple drawings. Right-click the selection to open the context menu, and select the Export drawings option.

  2. Fill out the Export Drawing dialog. The dialog fields vary depending on the selected Format:
    • File name: Specify a name for the export file.
    • Format: Select the desired export format.
    • Version: Select the appropriate version.
    • Sheets: Select the sheets to export.
      • If selecting Custom sheets, enter a range or the sheet number(s).
    • Overridden dimensions: Choose to show or hide underlines in overridden dimensions:
    • Text: Indicate how to export text and text-based annotations:
      • If exporting to a PDF, select one of:
        • Normal - Export text normally
        • Selectable - Export as selectable text
      • For DWG, DXF, and DWT formats, select one of:
        • Export as text - Export the text as shown in the drawing.
        • Explode into polylines (notes) - Explode the drawing notes into polylines.
        • Explode all into polylines - Explode all drawing annotations, notes, table cell text, and dimensions into polylines.
    • Color: Export PDFs in color, black and white, or grayscale.
    • Units: For DWG and DXF formats, choose to use the drawing units or specify another unit.
    • Options: Select what to do with the export file.
    • Apply export rules to contents: If multiple drawings are exported at once, check this option to have export rules applied to all the files within the zip folder. When unchecked, export rules are applied only to the zip folder, and not to individual files inside the zip folder. When this option is available, a View export rules link is provided, which opens the Account > Preferences > Export rules in a new browser tab
    • Export splines as polylines: Available for all formats except PDF.
    • Set z-height to zero and normals to positive: For DWG, DWT, and DXF exports, check this option to set the z-height/direction of any hole normals to be positive (+1) for drawings with view geometry.
    • Hide inspection items: Inspection items are shown in the export by default.
    • Exclude off-sheet content: For DWG, DWT, and DXF exports, you can include or exclude content that extends beyond the edges of the sheet.
  3. [エクスポート] をクリックします。

ヒント

  • エクスポートを開始すると、ウィンドウの上部に青いメッセージバブルが表示されます。

    [ ] はエクスポートの準備中です。そのステータスとともに通知を受け取ります

    また、エクスポートが完了すると、次の通知が表示されます。

    「エクスポートが完了しました」という通知

  • 図面のエクスポートは単純な出力で、ほとんどの DWG リーダーが読みやすくなります。
  • 注記をポリラインとしてエクスポートするには、注記コンテキストメニューの [分解] コマンドを使用することもできます。
  • ドキュメントページ (リストビューのみ) 内から特定のコンポーネントをエクスポートするには、リスト内のエンティティを右クリックし、コンテキストメニューから [エクスポート] オプションを選択します。
  • 画像のプロパティは、インポートされた図面に埋め込まれた画像では使用できません。
  • 取り消し線付きの注記を含む図面をエクスポートするには、ダイアログで [バージョン 2013] を選択します。
  • 図面のエクスポートの最大カスタムシートサイズは、幅 1800 インチ x 高さ 1800 インチです。詳細は、シートを参照してください。
  • 検査記号数をすべての検査記号ラベルを順序付けた .csv ファイルにエクスポートするには、検査項目のエクスポートを参照してください。
  • 図面定義リストをすべての図面注記を含む順序付けされた .csv ファイルにエクスポートするには、図面定義リストのエクスポートを参照してください。

モバイルでは、Onshape 図面を次のタイプのファイルにエクスポートすることができます。

  • DXF
  • DWG
  • DWT
  • PDF

エクスポート機能は、目的のフォーマットを選択する機会を表します。変換が完了すると、ファイルもデバイスにダウンロードされます。

手順

  1. [図面] タブのオーバーフローメニュー オーバーフローメニューアイコン をタップします。

    図面のエクスポートのスクリーンショット手順 1

  2. [エクスポート] をタップします

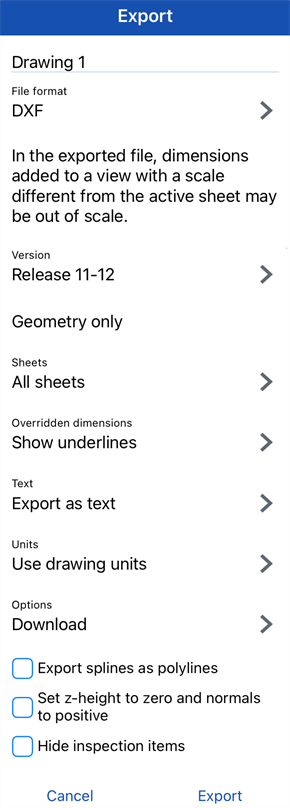

    Export drawing dialog on iOS

  3. 各サブジェクトの右にあるチェックボックスと矢印を使用して、エクスポート設定を変更します。
  4. 環境設定を選択し終わったら、[エクスポート] をタップします。
