カスタムテーブル

1. 図面ツールバーでカスタムテーブルのアイコン () をクリックします。
2. カーソルがテーブルアイコンになり、[テーブル] ダイアログが開きます。
   1. ダイアログに Part Studio が挿入されていない場合は、[追加] ボタンをクリックして次のいずれかを選択します。

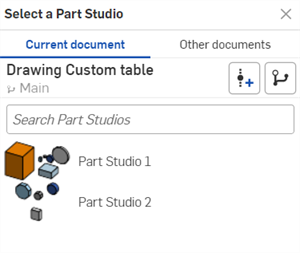

   2. If a Part Studio is already inserted into the drawing, it is populated with that Part Studio. To select a different Part Studio, click the Add button (first image below) and select a new Part Studio from the Select a Part Studio dialog (second image below):

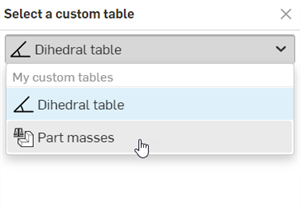

3. [挿入] ボタンをクリックします。カスタムテーブルを選択ダイアログが開きます。テーブルドロップダウンを使用してカスタムテーブルを選択し、[完了] ボタンをクリックします。



4. (オプション) 順序 - 表の行の順序を 上から下へ または 下から上へ のいずれかで指定します。
5. (オプション) 固定コーナーを選択 - ダイアログの下部でアンカー点として使用するテーブルのコーナーを選択します。



Onshape の既定の固定コーナーはテーブルの右上です。

6. テーブルを配置するには、シートの任意の場所をクリックして場所を設定します (上記で選択した固定コーナーによって固定)。

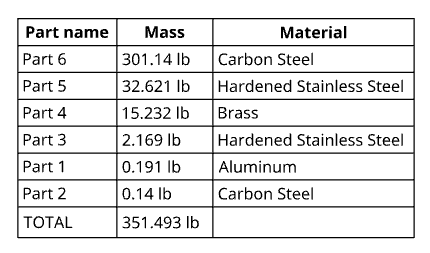

   図面に挿入したカスタムテーブルの例

ヒント

• この点が表示されたら、直接クリックする必要はありません。マウスを移動してテーブルを配置し、カーソルが他のエンティティの近くを通過すると細い破線が表示されます。これらは、テーブルを整列できる推測線です。線が表示される場合には、クリックするだけでテーブルがその線に位置合わせされます。

• テーブルを配置したら、任意のセルをダブルクリックして、テキストを編集するためのノートパネルを開きます。

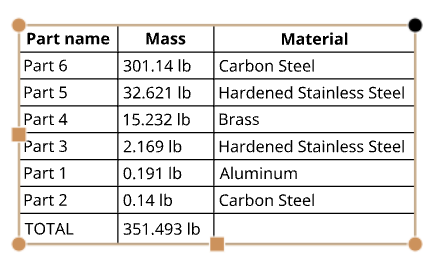

テーブルを作成し、[テーブル] ダイアログを閉じると、テーブルにカーソルを合わせてグラブポイントを有効にすることができます。

• 四角形の中点 (上、下、または側面) のいずれかをドラッグして、セルのサイズが互いに関連付けて変更されるようにテーブルのサイズを変更します。
• コーナー点のいずれかをドラッグして、テーブルを移動します。
• テーブルの中点をダブルクリックすると、テーブルの内容に合わせてサイズが自動的に調整されます。

• テーブルのサイズを変更せずに、セルの端の両側の行と列のサイズを変更するには、セルの上端または右端にカーソルを置き、カーソルが両方向矢印に変わったら、線をクリックしてドラッグし、新しい位置にドロップします。選択したセルの行または列のみのサイズを変更し、テーブルの残りの部分のサイズを変更するには、セルの下端または左端にカーソルを置き、カーソルが両方向矢印に変わったら、線をクリックしてドラッグし、新しい位置にドロップします。



  テーブルのサイズを変更せずに、分割エッジの両側にある両方の列のサイズを変更し (左 2 つの画像)、選択したセルの列のみのサイズを変更してテーブルの残りの部分をそれに応じてサイズ変更する (右の 2 つの画像)。

• テーブルのコーナーをドラッグして、図面のコーナーにスナップします。赤いスナップポイントが表示されたら、マウスボタンを放してテーブルを配置します。
• 列または行の分割バーをダブルクリックして、列または行のサイズを、次のテキストに合わせます。

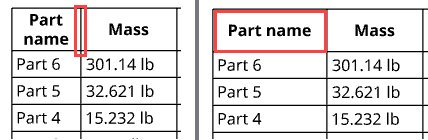

  最初の列の右側にある分割バーをダブルクリックして、内容に合わせてその列のサイズを変更します

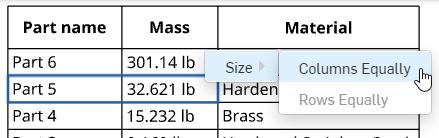

• 2 つ以上のセルを水平または垂直に選択し、セルを選択して右クリックし、行全体または列全体を同じサイズにするには、[サイズ] > [列を均等に] または [行を均等に] を選択します。

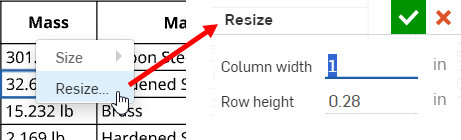

• 列幅または行の高さを数値で変更するには、セルを選択し、右クリックして [サイズを変更] を選択して [サイズを変更] ダイアログを開きます。新しい [列の幅] と [行の高さ] の測定値を入力します。



• テーブルのセルや行を 1 回クリックすると、セルの書式設定パネルがアクティブになります。青色の枠で囲まれたセル (パーツ 6) が選択されたセルです。



• 以前に選択した固定コーナーをダブルクリックして [テーブルのプロパティ] ダイアログをアクティブにします。このダイアログボックスでは、選択したボックスをクリックするだけで、選択した固定コーナーを編集できます。ダイアログの右上隅にあるチェックマークをクリックして、変更を設定します。

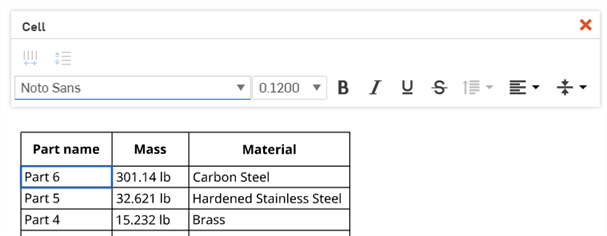

セルの書式設定パネル

テーブルのセルをダブルクリックして、セルの書式設定パネルを開きます。

• Shift キーを押しながらクリックして複数のセルを選択
• 互いに隣接している複数のセルを選択する
• セル内をクリックして選択します。グラブポイントを使用してセルの行または列のサイズを変更します

複数の列を選択すると、次のことも可能です。

列のサイズを均等にする - 選択したすべての列のサイズを均等な幅に変更します

複数の行を選択している場合は、次のことも可能です。

行のサイズを均等にする - 選択したすべての行のサイズを均等な高さに変更します

[注記] パネルで使用できるテキストの書式設定コマンドはすべて、セルの書式設定パネルでも使用できます (フォント、フォントサイズ、太字、斜体、下線、取り消し線、行間隔、垂直に揃える、水平に揃える)。

ヒント

• テーブルセルで日付プロパティを使用する場合は、UTC タイムゾーンが使用されます。これにより、たとえば、日付が明日と表示される場合があります。

• カスタムテーブルのフォーマットの既定を設定するには、図面プロパティ > テーブルを参照してください。

Onshape 図面のテーブルからテーブルセルをコピーし、Excel、Google スプレッドシート、または Onshape 図面に新しい編集可能なテーブルとして貼り付けます。

Onshape 図面のテーブルを Excel または Google スプレッドシートにコピーすることは、Google Chrome、Mozilla Firefox、Microsoft Edge でサポートされています。Safari はサポートされていません。プラットフォームの制限により、テキストをコピーすると異なる結果になる場合があります。

1. Onshape 図面のテーブルを開きます。

2. Click and drag to select the cells to be copied. The selection is shown with a yellow outline.



3. Release the selection. The selected cells are outlined in blue. Press ctrl+c, or right-click and select Copy.



4. 貼り付け先の図面または外部シートを開きます。

5. テーブルを貼り付ける場所を右クリックし、[貼り付け] を選択します (または Ctrl+V を押します)。



Mozilla Firefox ブラウザで Onshape を使用している場合は、Ctrl+V キーを使用してテーブルを貼り付けます。コンテキストメニューの [貼り付け] コマンドは使用できません。

カスタムテーブルプロパティダイアログを開くには、次の 2 つの方法があります。

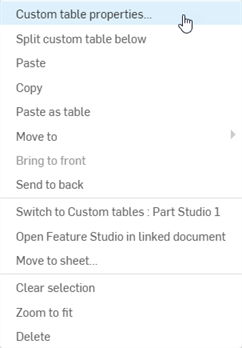

1. テーブルを右クリックして、[カスタムテーブルプロパティ] を選択します。



2. テーブルの任意のコーナーをダブルクリックします。

カスタムテーブルプロパティダイアログが開きます。

• Document - The name of this document.

• Workspace - The name of this document's workspace.

• カスタムテーブル - カスタムテーブルの名前。リンクをクリックして、カスタムテーブルに関連する Part Studio タブを開きます。

• Feature Studio - Feature Studio タブの名前。このリンクをクリックすると、カスタムテーブルの FeatureScript を含む Feature Studio タブが開きます。Feature Studio のバージョンもリンクの下に表示されます。

• シート - 現在の図面シートの名前。

• 順序 - 表の行の順序。[上から下へ] または [下から上へ] を選択できます。

• 固定コーナーを選択 - テーブルのどのコーナーをアンカー点として使用するかを選択します。
