派生

Part Studio、パーツ、サーフェス、曲線、スケッチ、平面、アクティブなシートメタルモデル、または合致コネクタを、ある Part Studio から同じドキュメントまたは別のドキュメント内の別の Part Studio に関連付けられたリンクで挿入します (これによりドキュメントがリンクされます)。また、これらのエンティティを同じドキュメントの異なるバージョンから Part Studio に挿入することもできます。

派生: デスクトップ

動画の例

動画のトランスクリプト

派生フィーチャーはマスターモデルワークフローの基本です。パーツ、スケッチ、サーフェス、曲線、平面、または合致コネクタを、ある Part Studio から同じドキュメントまたは別のドキュメント内の別のドキュメントに、関連付けられたリンクを使用して挿入できます。派生インスタンスは、元のインスタンスを変更すると変更が派生インスタンスに反映される一方向の関連付けです。ただしこの関係は逆転はしないので、派生インスタンスはマスターを更新しません。

派生はフィーチャーツールバーにあります。新しい派生フィーチャーを開始し、同じドキュメントまたは別のドキュメントのスケッチまたはパーツに移動します。スケッチまたはパーツを選択し、ダイアログを受け入れます。

Onshape の既定では、派生パーツが Part Studio 原点に挿入されます。別の場所を選択するには、[場所] フィールドで暗黙的または明示的な合致コネクタを選択します。派生インスタンスの原点は合致コネクタに揃えられます。

派生インスタンスを見つけるために、必ずしもソースの原点を使用する必要はありません。派生パーツの場所は、明示的な合致コネクタの位置を揃えることでも決定できます。配置を基準の原点から基準の合致コネクタに変更します。派生インスタンスの明示的な合致コネクタの 1 つを選択して、原点または以前に選択した合致コネクタに揃えます。

派生インスタンスに関連する明示的な合致コネクタを追加するには、[合致コネクタを含める] をオンにします。合致コネクタを含めると、派生フィーチャーの下のフィーチャーリストに配置されます。

同じパーツの複数のインスタンスを追加するには、それらを同じ派生フィーチャーに追加します。基準の合致コネクタの選択は、派生パーツのすべてのインスタンスに適用されます。各パーツの場所を編集するには、合致コネクタのアイコンをクリックします。

別のドキュメントから挿入すると、バージョンが参照されます。バージョンがない場合は、派生ダイアログにバージョンを作成するオプションがあります。アクティブな Part Studio と同じドキュメントにあるパーツまたはスケッチを派生すると、ワークスペースまたはバージョンを参照します。ワークスペースを参照する場合は、マスターモデルへの更新がすぐに更新されます。バージョンを参照する場合は、マスターモデルへの更新をバージョン管理し、参照を新しいバージョンに更新する必要があります。バージョンアイコンには、古い参照があることが示されます。新しいバージョンに更新するには、バージョンアイコンの青い通知をクリックします。ドキュメント全体のパフォーマンスが向上し、更新を再ビルドするタイミングを決定できるため、可能な限りバージョンを参照することをおすすめします。

派生パーツを作成する場合、ベストプラクティスは修正する必要性が低い完成したパーツや成熟したパーツを使用することです。このため、引き続き編集する可能性のある大規模な Part Studio から派生したパートは避けてください。また、派生インスタンスのチェーンを作成しないことも重要です。すでに派生されているインスタンスからは派生せず、必ず元のインスタンスを派生してください。これにより、データを確実に再構築できます。最高のパフォーマンスを得るには、フィーチャーの再構築の量を減らすために、パーツではなく単純な Part Studio またはスケッチを派生させることを検討してください。

派生はマスターモデルワークフローの基本的なフィーチャーであり、レイアウトスケッチや空間割り当てパーツを活用できます。

手順

While in a Part Studio, click the Derive feature icon ( ).
Click the Select Part Studio field to open the Select Part Studio dialog, with a list of Part Studios in this document and their features:

リストが長い場合は、[検索] ボックスを使用して Part Studio またはフィーチャーを名前で検索します。

You can select Current document and derive from a different version, or you can select Other documents and select from their features and parts (shown below).

他のドキュメントから選択できるのは、そのドキュメントに 1 つまたは複数のバージョンがある場合のみです。ドキュメントの状態に関する通知が表示されます。バージョンが存在しない場合、または新しいバージョンが存在する場合は、必要に応じてすぐにバージョンを作成するオプションが表示されます。詳細は、ドキュメントのリンクを参照してください。

フィルターと検索バーを使用して、ドキュメントを検索して選択します。
1. You can search by part/assembly name and other properties, including custom properties.
2. 検索では、複数の単語や、句読点など英数字以外の文字も使用できます。
3. The filter to the left of the search bar shows common properties (or all properties) to search by. You are able to use more than one filter at a time.
4. 各検索結果は、検索基準を満たすエンティティのタイプを示し、名前の前のアイコンの後にエンティティの名前が続きます。その下には、ワークスペースまたはバージョンアイコン、ドキュメント名とワークスペース名 (検索基準の一部である場合はバージョン名)、パーツ番号、およびリリース管理の状態が表示されます (以下を参照)。
任意の Part Studio、パーツ、サーフェス、スケッチ、平面、曲線、アクティブなシートメタルモデル、または合致コネクタを選択します。
(Optional) Check Preserve active sheet metal models to derive an active sheet metal model into the Part Studio. The sheet metal model, flat pattern, and associated flat pattern sketches are derived and you can continue to work on the sheet metal model in this Part Studio (for example, add a joint, flange, or hem).
When unchecked, any imported active sheet metal model is treated as a derived part, not as a sheet metal model. You cannot work on it as an active sheet metal model after it is derived.

If you derive an active sheet metal model using the Preserve active sheet metal models option, and then use the Finish sheet metal model feature in the Part Studio from which the sheet metal model was derived, the Derived active sheet metal model reverts to a part, its flat pattern and any associated flat pattern sketches are removed, and any subsequent sheet metal model features (for example, the addition of a joint, flange, or hem) fail. To avoid this either do not use the Finish sheet metal model feature or first create a version of the document from which the active sheet metal model is derived before finishing the sheet metal model so that the Derived feature uses the version's active sheet metal model.

Click the X button at the top right of the Select Part Studio dialog. The derived parts/Part Studios are inserted and placed relative to their base Part Studio's origin point.

元の Part Studio (左)。三角形のパーツは、元の Part Studio の原点を基準にして配置された派生パーツ (右) として現在の Part Studio に取り込まれます (右)。

Click the Locations field and select a new location. In the example below, the mate connector on top of the box part is used as the location. Explicit or implicit mate connectors can be selected or created for the location (their coordinate system is used for the derived part/Part Studio orientation). The derived part uses this new location as the Base origin for placement (shown below right).

場所のない既定の配置 (左)。ボックスの上部 (右) にある合致コネクタを使用して場所を指定する。
Additional locations can be created using explicit or implicit mate connectors. This creates additional derived instances, for example, the additional triangle part that is oriented to the box' s right side mate connector's z-axis.

Even though additional locations can be selected to create additional derived instances, this workflow is not recommended as it can lead to decreased performance. Instead, it is recommended that an assembly be created.

Select a Placement method:
1. 基準原点 - 派生パーツ/Part Studio の配置は、基本となる Part Studio の原点に従います。
2. Base mate connector - Selecting this option adds point selectors to the included mate connectors on derived part/Part Studios. Selecting one of these mate connectors bases the placement of the derived part/Part Studio on this mate connector's origin point.

  Selecting Placement: Base mate connector, the included mate connectors on the derived part/Part Studio have point selectors enabled (left). Clicking a mate connector point selector adjusts the derived part/Part Studio to use the mate connector's coordinate system as the base (right).

  Using Location in conjunction with the Base mate connector placement option enables you to precisely place derived parts and parts in the current Part Studio together:

  The box top mate connector is used for the Location, and derived triangle's top mate connector used as the Base mate connector for the Placement.
With Include mate connectors checked, any mate connectors associated with the derived part/Part Studio are also included in the derived feature (shown below left). Uncheck to include the part/Part Studio without any associated mate connectors (shown below right).
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
チェックマーク () をクリックして派生フィーチャーを確定します。

If you derived a part, toggle the eye icon to hide/show it in the Parts list.

If you derived a sketch, toggle the eye icon next to the derived feature in the Features list to hide/show that sketch.

If you have derived a part (or sketch) from another document, a linked icon appears next to the derived feature in the Feature list to indicate that it is linked to another document.
派生リンクアイコン
パーツの派生元のドキュメントに新しいバージョンが作成されると、フィーチャーリストのリンクアイコンが青色で強調表示され、同じアイコンが [Part Studio] タブに表示されます。

リンクドキュメントとその更新方法について詳しくは、リンクされたドキュメントを参照してください。

ヒント

You can select multiple parts from the same Part Studio, but you cannot select more than one Part Studio per derived feature. You can, however, create multiple derived features for as many parts/Part Studios as required.
You cannot derive the same Part Studio or Part Studio configuration twice in the same Part Studio. If you have configuration A and configuration B, and create a derived feature for configuration A, you cannot create another derived feature that inserts Configuration A again. You can, however, create 2 Derived features; one for configuration A and another for configuration B within the same Part Studio.
You can swap one derived feature for another one, even if the second derived feature is in a different Part Studio:
- In the target Part Studio, double-click the derived feature to open the Derived dialog. (Or right-click on the feature in the Features list and select Edit.)
- 必要に応じて、新しいドキュメント、または Part Studio を選択し、次に挿入するフィーチャーを選択します。
- チェックマークをクリックして選択を確定し、ダイアログを閉じます。
- 後続のフィーチャーが失敗する場合があります。Part Studio をチェックし、必要な調整を行ってください。
スケッチを選択したら、そのスケッチを使用してターゲット Part Studio で押し出しを実行できます。基準となる Part Studio では、スケッチに寸法などの変更を加えると、その変更がターゲットの Part Studio に反映されます。スケッチは多くの Part Studio で派生フィーチャーとして使用できます。その後、各 Part Studio で、さまざまなデザインを続けてください。
派生フィーチャーには、基準の Part Studio からターゲットの Part Studio への一方向対応があります。基準の Part Studio でフィーチャーを変更すると、その変更はターゲット Part Studio に反映されますが、その逆は反映されません。
このフィーチャーは循環参照を承認しません。たとえば、Part Studio A から Part Studio B にフィーチャーを挿入する場合、Part Studio B から Part Studio A にフィーチャーを挿入することはできません。この操作は、Part Studio A から B、B から A への循環参照が再度試行されたために失敗します。
パーツの表示設定は、派生パーツを挿入するときには関係ありません。派生パーツは、元の Part Studio (ワークスペースまたはバージョン) での設定に関係なく、挿入時に常に表示されます。

派生: iOS

Insert parts, sketches, surfaces, curves, planes, or mate connectors from one Part Studio into another in the same or a different document (thereby linking the documents) with an associative link. You also have the ability to insert these entities into a Part Studio from a different version of the same document.

手順

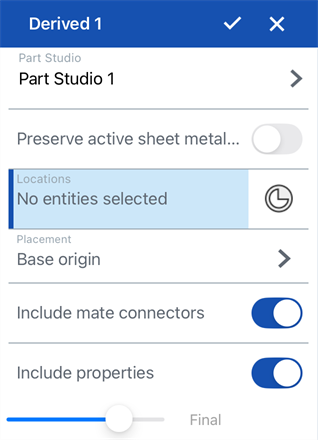

While in a Part Studio, select the Derived tool icon ().
オプションで、アクティブなシートメタルモデルを Part Studio に派生させたい場合は、[アクティブなシートメタルモデルを保持] をオンにします。シートメタルモデル、フラットパターン、および関連するフラットパターンスケッチが派生し、引き続きこの Part Studioでシートメタルモデルの作業 (ジョイント、フランジ、ヘムの追加など) を行うことができます。
オフに切り替えると、インポートされたアクティブなシートメタルモデルはシートメタルモデルではなく派生パーツとして扱われます。派生した後は、アクティブなシートメタルモデルとして操作することはできません。

[アクティブなシートメタルモデルを保持] オプションを使用してアクティブなシートメタルモデルを派生させ、そのシートメタルモデルの派生元となった Part Studio でシートメタルモデル仕上げフィーチャーを使用すると、派生したアクティブなシートメタルモデルがパーツに戻り、そのフラットパターンと関連するフラットパターンスケッチが削除され、それ以降のシートメタルモデルフィーチャー (ジョイント、フランジ、ヘムの追加など) は失敗します。これを回避するには、シートメタルモデル仕上げフィーチャーを使用しないか、シートメタルモデルを仕上げる前に、まずアクティブなシートメタルモデルの派生元となるドキュメントのバージョンを作成して、派生したフィーチャーバージョンのアクティブなシートメタルモデルを使用するようにします。

[Part Studio を選択] フィールドをタップすると、[Part Studio を選択] ダイアログが開き、このドキュメント内の Part Studio とそのフィーチャーがリストに表示されます。
[検索] ボックスを使用して Part Studio またはフィーチャーを名前で検索します。
リストから選択するには、タップします。
必要に応じて、[ドキュメントを参照] を選択して、他のドキュメントの Part Studio を表示します。フィルターを使用してドキュメントを検索して選択し、そのドキュメントの 1 つまたは複数のフィーチャーを選択します。

他のドキュメントから選択できるのは、そのドキュメントに 1 つまたは複数のバージョンがある場合のみです。バージョンが存在しない場合、または新しいバージョンが存在する場合は、ドキュメントの状態に関する通知が表示されます。バージョンが存在しない場合は、そのドキュメントをタップして、バージョンを作成します。

派生パーツ/Part Studio が挿入され、基準となる Part Studio の原点に相対的に配置されます。
[場所] フィールドをタップし、新しい場所を選択します。その場所には、明示的または暗黙的な合致コネクタを選択または作成できます (派生パーツ/Part Studio の方向にはその座標系が使用されます)。派生パーツは、この新しい場所を基本原点として配置します (右下図)。

明示的または暗黙的な合致コネクタを使用して追加の場所を作成できます。これにより、派生インスタンスが追加されます。

追加の場所を選択して派生インスタンスを追加することもできますが、このワークフローはパフォーマンスが低下する可能性があるため、お勧めしません。代わりに、アセンブリを作成することをお勧めします。

配置方法を選択:
1. 基準原点 - 派生パーツ/Part Studio の配置は、基本となる Part Studio の原点に従います。
2. 基準合致コネクタ - このオプションを選択すると、派生パーツ/Part Studio の付属の合致コネクタにポイントセレクタが追加されます。これらの合致コネクタのいずれかを選択すると、この合致コネクタの原点を基準にして派生パーツ/Part Studio が配置されます。
  場所を基準合致コネクタの配置オプションと組み合わせて使用すると、派生パーツと現在の Part Studio 内のパーツを正確にまとめて配置できます。
With Include mate connectors toggled on, any mate connectors associated with the derived part/Part Studio are also included in the derived feature. Toggle this option off to include the part/Part Studio without any associated mate connectors.
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
チェックマークをタップします。

パーツを派生した場合は、パーツリスト (フィーチャーリスト内) に一覧表示されます。ここでは、そのパーツの表示または非表示を目のアイコンで切り替えることができます。

スケッチを派生した場合、(フィーチャーリスト内の) 派生フィーチャーの横にある目のアイコンを切り替えて、そのスケッチを表示または非表示に切り替えることができます。

別のドキュメントから派生したパーツ (またはスケッチ) がある場合は、フィーチャーリスト上で派生フィーチャーの横にリンクアイコンが表示され、別のドキュメントにリンクされていることを示します。
派生リンクアイコン
パーツの派生元のドキュメントに新しいバージョンが作成されると、フィーチャーリストのリンクアイコンが青色で強調表示され、同じアイコンが [Part Studio] タブに表示されます。

リンクドキュメントとその更新方法について詳しくは、リンクされたドキュメントを参照してください。

派生: Android

パーツ、スケッチ、サーフェス、曲線、平面、または合致コネクタを、ある Part Studio から同じドキュメントまたは別のドキュメント内の別の Part Studio に関連付けられたリンクで挿入します (これによりドキュメントがリンクされます)。また、これらのエンティティを同じドキュメントの異なるバージョンから Part Studio に挿入することもできます。

手順

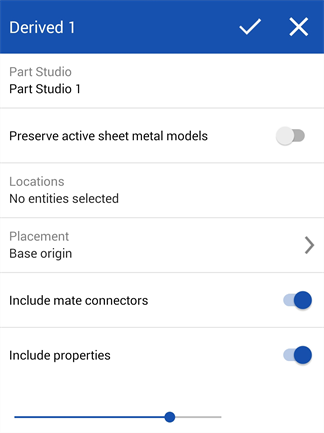

Part Studio で、派生ツールアイコン () を選択します。
[Part Studio を選択] フィールドをタップすると、[Part Studio を選択] ダイアログが開き、このドキュメント内の Part Studio とそのフィーチャーがリストに表示されます。
[検索] ボックスを使用して Part Studio またはフィーチャーを名前で検索します。
リストから選択するには、タップします。
オプションで、アクティブなシートメタルモデルを Part Studio に派生させたい場合は、[アクティブなシートメタルモデルを保持] をオンにします。シートメタルモデル、フラットパターン、および関連するフラットパターンスケッチが派生し、引き続きこの Part Studioでシートメタルモデルの作業 (ジョイント、フランジ、ヘムの追加など) を行うことができます。
オフに切り替えると、インポートされたアクティブなシートメタルモデルはシートメタルモデルではなく派生パーツとして扱われます。派生した後は、アクティブなシートメタルモデルとして操作することはできません。

[アクティブなシートメタルモデルを保持] オプションを使用してアクティブなシートメタルモデルを派生させ、そのシートメタルモデルの派生元となった Part Studio でシートメタルモデル仕上げフィーチャーを使用すると、派生したアクティブなシートメタルモデルがパーツに戻り、そのフラットパターンと関連するフラットパターンスケッチが削除され、それ以降のシートメタルモデルフィーチャー (ジョイント、フランジ、ヘムの追加など) は失敗します。これを回避するには、シートメタルモデル仕上げフィーチャーを使用しないか、シートメタルモデルを仕上げる前に、まずアクティブなシートメタルモデルの派生元となるドキュメントのバージョンを作成して、派生したフィーチャーバージョンのアクティブなシートメタルモデルを使用するようにします。
必要に応じて、[ドキュメントを参照] を選択して、他のドキュメントの Part Studio を表示します。フィルターを使用してドキュメントを検索して選択し、そのドキュメントの 1 つまたは複数のフィーチャーを選択します。

派生パーツ/Part Studio が挿入され、基準となる Part Studio の原点に相対的に配置されます。
[場所] フィールドをタップし、新しい場所を選択します。その場所には、明示的または暗黙的な合致コネクタを選択または作成できます (派生パーツ/Part Studio の方向にはその座標系が使用されます)。派生パーツは、この新しい場所を基本原点として配置します (右下図)。
明示的または暗黙的な合致コネクタを使用して追加の場所を作成できます。これにより、派生インスタンスが追加されます。

配置方法を選択:
1. 基準原点 - 派生パーツ/Part Studio の配置は、基本となる Part Studio の原点に従います。
2. 基準合致コネクタ - このオプションを選択すると、派生パーツ/Part Studio の付属の合致コネクタにポイントセレクタが追加されます。これらの合致コネクタのいずれかを選択すると、この合致コネクタの原点を基準にして派生パーツ/Part Studio が配置されます。
  場所を基準合致コネクタの配置オプションと組み合わせて使用すると、派生パーツと現在の Part Studio 内のパーツを正確にまとめて配置できます。
With Include mate connectors toggled on, any mate connectors associated with the derived part/Part Studio are also included in the derived feature. Toggle this option off to include the part/Part Studio without any associated mate connectors.
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
チェックマークをタップします。

パーツを派生した場合は、パーツリスト (フィーチャーリスト) にリストされます。ここで、目のアイコンを切り替えて、そのパーツの表示と非表示を切り替えることができます。

スケッチを派生した場合、(フィーチャーリスト内の) 派生フィーチャーの横にある目のアイコンを切り替えて、そのスケッチの表示/非表示を切り替えることができます。

別のドキュメントから派生したパーツ (またはスケッチ) がある場合は、フィーチャーリスト上で派生フィーチャーの横にリンクアイコンが表示され、別のドキュメントにリンクされていることを示します。

パーツの派生元のドキュメントに新しいバージョンが作成されると、フィーチャーリストのリンクアイコンが青色で強調表示され、同じアイコンが [Part Studio] タブに表示されます。

リンクドキュメントとその更新方法について詳しくは、リンクされたドキュメントを参照してください。

派生
