利用可能: Part Studio、アセンブリ、Render Studio、PCB Studio

グラフィック領域にモデルを表示するには、等角投影、二等角投影 (ダイメトリック)、三等角投影 (トリメトリック) の 3 つの投影法のいずれかを選択します。これらの等角投影法は、遠近法をシミュレートするために、2D 平面上に 3D オブジェクトを表現するために使用されます。

以下のサンプル画像の原点に注目し、3 つの投影法のモデルの軸方向の視覚化の違いを確認してください。

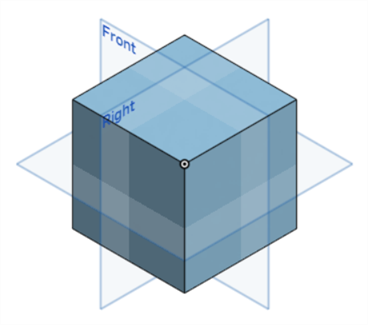

• 等角投影 (アイソメトリック) - 3 軸 (X、Y、Z) はすべて等しく傾いており、それらの間の角度はすべて 120 度です。

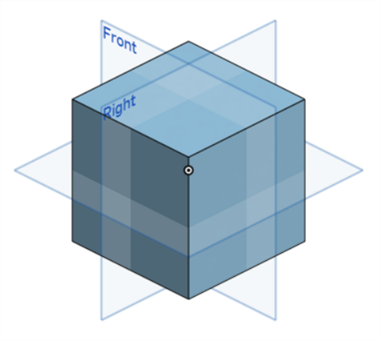

• 二等角投影 (ダイメトリック) - 2 つの軸は同じスケールで、3 番目の軸はスケールが異なります。軸間の角度は等しくありません。二等角投影法は、より圧縮または引き伸ばされた立体的なビューを作成し、モデルはわずかに現実的に見えます。

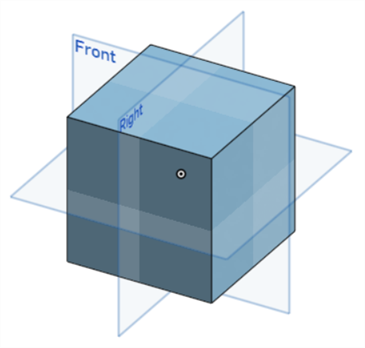

• 三等角投影 (トリメトリック) - 3 つの軸はすべて異なる角度に傾いており、3 本すべてのスケールが異なります。独自の短縮法により、モデルはより自然に見えます。現実的な見え方が求められるレンダリングプログラムでより一般的です。



---
