Available in: Part Studio

Onshape では、サーフェスの層状エッジを含む、モデルの穴と切断が表示されます。これは [境界エッジを強調表示] を選択したときに修復が必要になる場合があります。この機能は、サーフェスの修復が必要なパーツをインポートする場合に特に役立ちます。

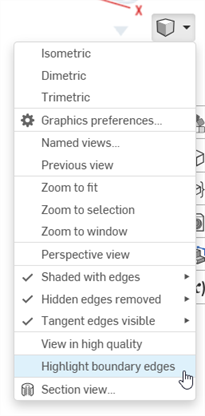

  1. Select Camera and render options, then Highlight boundary edges:

    Camera and render options: Highlight boundary edges

  2. Edges that may require repair are highlighted in solid red lines when the edges are visible and dashed red lines when the edges are hidden:

    境界エッジを強調表示した例

For more information, see Repairing Imported Models.
