利用可能: スケッチ、Part Studio

接続分析は、スケッチまたは Part Studio で曲線とサーフェスの間の接続を評価またはレポートします。2 つの曲線、面、または 2 つの任意の組み合わせを選択して、接続が G0、G1、G2、G3 の連続性を満たしているかどうかを分析します。複数の接続があるエンドポイントは分析されません。

  1. Part Studio で、インターフェイスの右下隅にある [分析ツールを表示] アイコン () をクリックします。

  2. メニューから [接続分析] を選択してダイアログボックスを開きます。

    接続分析ダイアログ

  3. 分析する曲線またはサーフェスを選択します。ダイアログに自動的に結果が表示され、グラフィック領域には色調整されたインジケータが表示されます。

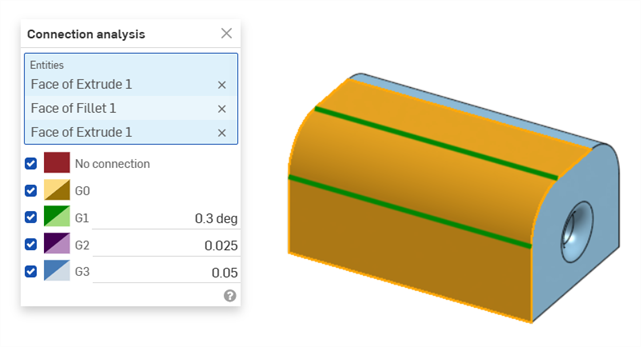

    接続分析の例

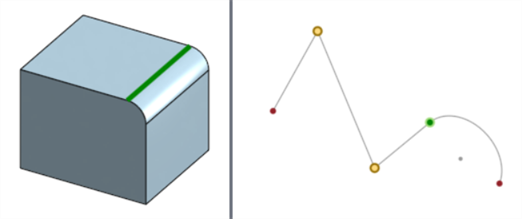

サーフェス分析では、選択した 2 つの面の間のエッジに沿った連続性が表示されます (左下)。曲線分析では、選択した 2 つの曲線の間の接続点での連続性が表示されます (右下)。エッジと点は、連続性に基づいて色分けされています。

面と曲線の接続分析

  • 2 つの面:

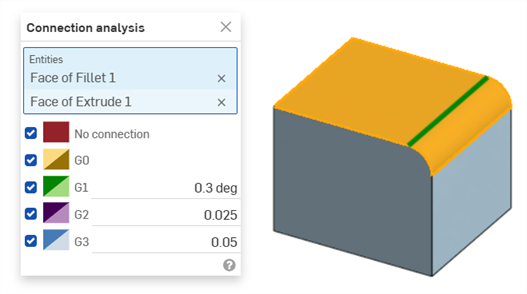

    接続分析の例: 2 つの面

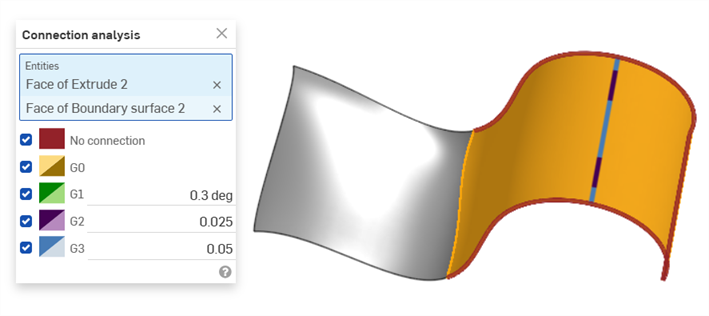

    接続分析の例: 2 つの面

  • スケッチ曲線:

    接続分析の例: スケッチ曲線

  • 複数の面:

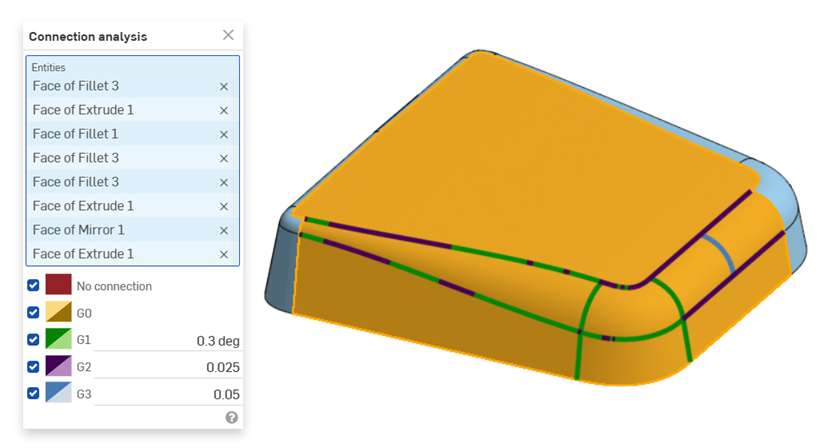

    接続分析の例: 複数の面

  • 複数の曲線:

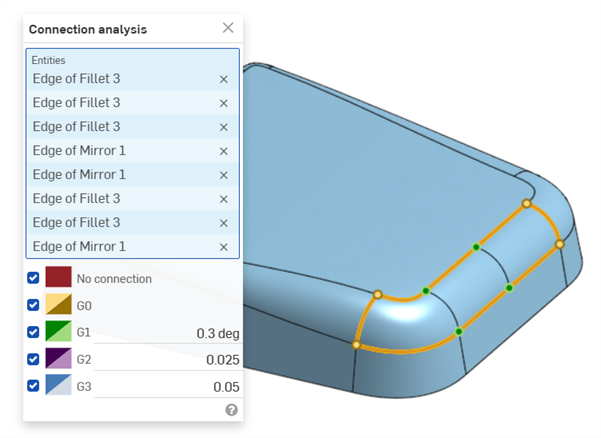

    接続分析の例: 複数の曲線

  • 曲線と面:

    接続分析の例: 曲線と面
