のみ利用可能

リリースされたオブジェクトのパーツ番号タイプを変更して、タイプ (パーツ、アセンブリ、ブロブ要素、BLOB 要素、図面など) 間でパーツ番号を再利用できるようにします。パーツ番号は、リリースされたオブジェクトのタイプに関連付けられています。パーツ番号のリリース済みオブジェクトタイプを変更すると、次のようになります。

  • 以前のオブジェクトの種類とパーツ番号に関連する以前のリビジョンをすべて廃止します。
  • 新しいオブジェクトの種類でパーツ番号を再度リリースできます。

会社のリビジョンツールを開くには、次の操作を行います。

  1. Onshape ウィンドウの右上隅にあるアカウントユーザーアイコン (アカウントユーザーアイコン) をクリックします。
  2. メニューから Company/Classroom/Enterprise 設定をクリックします。
  3. Click Revision tools in the list on the left side of the page:

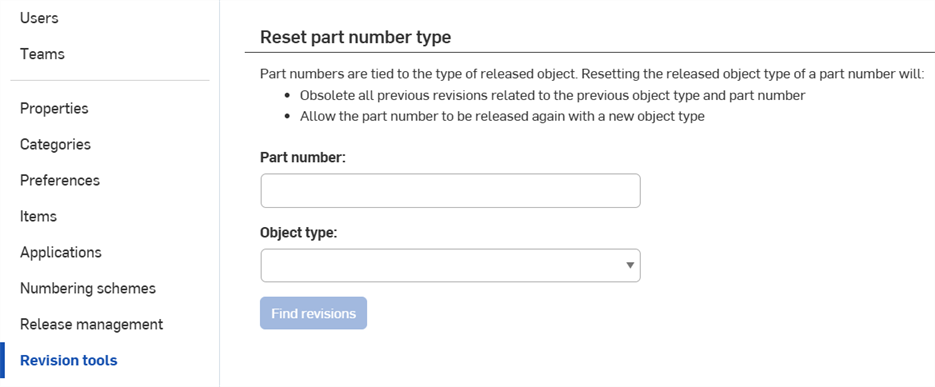

    Company 設定: リビジョンツール

    Company settings > Task management

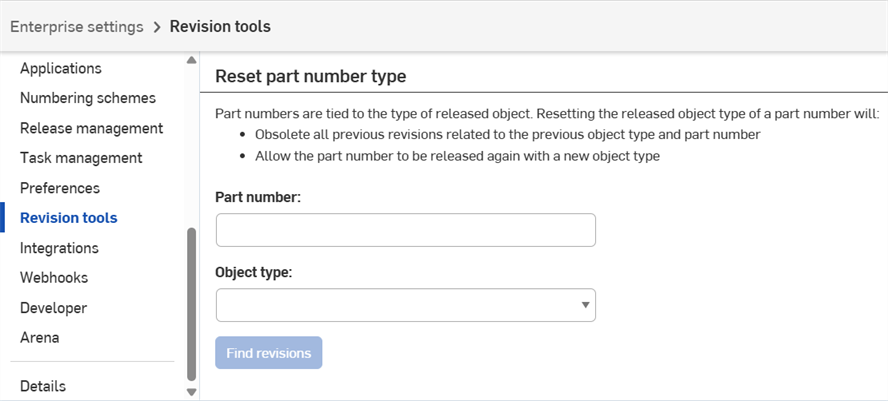

    Enterprise settings: Revision tools

    Company settings > Task management

このページにアクセスできるのは、管理者と、リビジョンツールを使用するグローバル権限を付与されたユーザーだけです。

  1. [パーツ番号の種類をリセット] セクションの [パーツ番号] フィールドに、リセットするパーツ番号を入力します。

  2. ドロップダウンから [オブジェクトの種類] を選択します。

  3. [リビジョンを検索] をクリックします。検索条件に一致するリビジョンのリストが表示されます。

    Company 設定: 検索結果を含むリビジョンツール

  4. [パーツ番号の種類をリセット] をクリックします。

  5. 開いたダイアログで、[パーツ番号の種類をリセット] をクリックして確定します。

    Company 設定: リビジョンツールの [オブジェクトの種類のリセット] ダイアログ

    これで、パーツ番号は廃止とマークされ、別の種類で再利用できるようになります。

  6. 廃止されたパーツ番号を再利用するリリースを作成すると、[リリース候補を作成] ダイアログに警告が表示されます。

    たとえば、下の画像では、パーツ番号 PRT-001 を再利用しています。以前はリリースされたパーツに使用されていましたが、その後廃止され、現在はリリースされたアセンブリに使用されています。

    Company 設定: リビジョンツールの [オブジェクトの種類のリセット] ダイアログ
