カットリスト

選択したセグメントから、セグメントとそのプロパティをリストしたテーブルとともに、開いた複合部品を作成するには、次の手順を実行します。

1. フレームを含む Part Studio で、 をクリックします。



2. Part Studio ですべてのフレームを選択するには、[すべてのフレームを選択する] をクリックします。
3. 特定のフレームを選択するには、[フレーム] フィールドをアクティブにし、グラフィック領域で各セグメントをクリックします。

   この時点で、緑色のチェックマークをクリックすると、フィーチャーを確定して閉じることができます。グラフィック領域の右側に他のテーブルとともにカットリストが使用可能になり、パーツリストに複合部品がリストされます。[カットリスト] アイコンをクリックしてテーブルを開きます。



   When inserting frames into an Assembly, it is best practice to insert the composite part, not individual frames. The ensures the Cut list and BOM remain accurate.

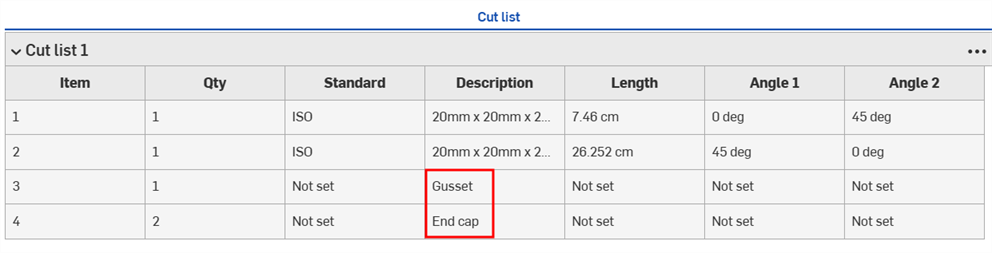

   If gusset or end cap parts are included in the Cut list, they are noted in the Description column:



   Enabling Select all frames includes all gussets and end caps automatically.

4. [カットリスト] ダイアログで、[カットリスト] テーブル内の特定のパーツのプロパティリストを上書きできます。[列のオーバーライドを追加] をクリックします。



5. 特定のフレームを選択してテーブルにプロパティデータを追加することも、すべてのフレームを選択することもできます。[すべてのフレーム] の横にあるチェックボックスをクリックするか、[フレーム] フィールドをアクティブにしてグラフィック領域でフレームを選択します。

6. [列] フィールドに、既存の列の名前、または追加する列の名前を入力します。

   [アイテム]、[数量]、[長さ]、[角度 1]、[角度 2] の各列はオーバーライドできません。

7. [値] フィールドに、選択したフレームの列見出しに対応する値を入力します。

たとえば、「仕入先」という列見出しを追加する場合は、[列] フィールドに「仕入先」を指定して、その列をテーブルに追加します。データを適用するフレームを選択し、[値] フィールドの値を選択します。

新しいデータがカットリストテーブルに表示されます。

値を追加しない列はテーブルに表示されません。オーバーライドにリストされていないフレームは、[オーバーライド] 列のテーブルで [設定されていません] という値を持ちます (上図を参照)。

• 任意の列を右クリックし、[左に移動]、[右に移動]、[列を非表示にする] から選択します。

• 右上の 3 点メニューを使用して、テーブルをコピーするか、列が非表示になっている場合は <列名> を表示します。

• カットリストテーブルフィーチャー ([フィーチャー] リスト内) を編集してオーバーライドを削除すると、それに従ってテーブルが更新されます。

• フレーム - 輪郭を共有するスイープボディのコレクションを作成し、端から端まで配置します。
• フレームトリミング - 順序付けたグループとしてセグメントをトリミングします。
• ガセット - 隣接するフレームセグメント間にガセットを作成します。
• エンドキャップ - フレームセグメント用に 1 つまたは複数のエンドキャップを作成します。
• カットリスト - フレーム内のすべてのセグメントの特性を持つカットリストを作成します。この操作により、コレクション用に開いたコンポジットパーツも作成されます。
• タグ - フレームやパーツで使用するスケッチの輪郭エンティティにタグを付けて、シートメタルフォームに追加したり、シートメタルフォームから削除したりできます。ジオメトリを選択し、方向を定義して、プロパティを追加します。
