図面 - 穴/ねじのコールアウト

穴またはねじのコールアウトの作成:

1. をクリックします。
2. 穴フィーチャーの一部である円、または外部ねじフィーチャーの一部であるねじを選択します。

3. ドラッグしてコールアウトを配置します。

   穴フィーチャーの一部を選択した場合は、そのフィーチャーの精度、公差、フィットクラス許容差、シャフトクラス許容差値が自動的に適用されます。これらの値を上書きするには、下記の「コールアウトの編集」セクションを参照してください。

引出線には、水平セグメントに沿って移動可能なノードが含まれます。

穴のサイズが同じであれば、複数の引出線を複数の穴に追加できます。

1. コールアウトを右クリックし、[引出線を追加] を選択します。
2. 別の穴をクリックします。
3. 必要な回数繰り返し、必要な数の同じサイズの穴に引出線を追加します。

マウスを移動してコールアウトを配置すると、カーソルが他のエンティティ (下図の青い矢印の右側に表示) の近くを通過するときに、細い赤色の破線がわかります。これらは、寸法を揃えることができる推測線です。線が表示されたら、クリックするだけで、寸法がその線に位置合わせされます。

コールアウトを配置後に編集するには、コールアウトをダブルクリックしてパネルを開きます。

パネルを使用して以下のような特性を編集します。

• テキストの上 - 寸法値の上に表示するテキストまたは記号を入力します。
• プレフィックステキスト - 寸法値のプレフィックスとして表示するテキストを入力します。

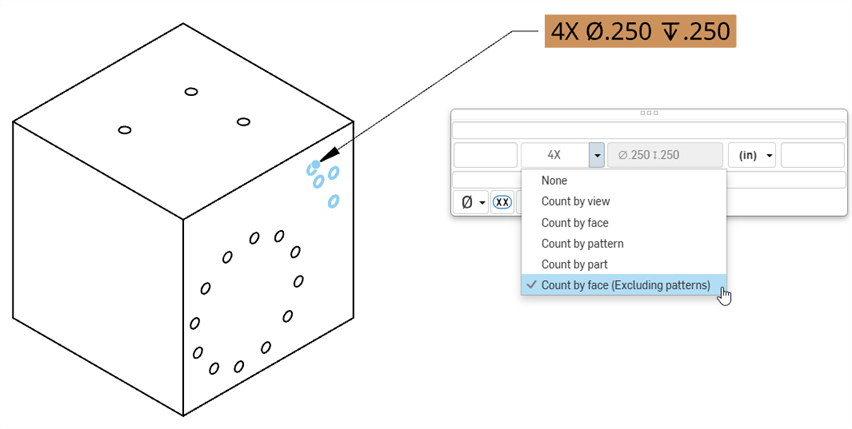

• カウントタイプ - ドロップダウンを使用して、コールアウトのカウントタイプを選択します。カウントされた穴は Onshape ウィンドウで強調表示されます。



  パターンの一部である穴の上にコールアウトを置くと、[面ごとにカウント (パターンを除く)] オプションは使用できなくなります。

• 単位 - 使用したい単位を選択します。現在選択されている単位がドロップダウンのラベルに表示されます。
• サフィックステキスト - 寸法値のサフィックスとして表示するテキストを入力します。-
• テキストの下 - 寸法値の下に表示するテキストまたは記号を入力します。

• 記号ドロップダウン - 挿入する記号をドロップダウンから選択します。

• 検査寸法 - 検査寸法であることを示すために、寸法を囲む楕円形のフレームを追加または削除します。
• シングル寸法またはデュアル寸法の選択 - デュアル寸法は、上下または左右とすることができます。
• [精度 / 許容差をオーバーライド] ボックス



  をオンにすると、パラメータごとに精度と許容差精度を設定できます。メニューを使用して、選択した穴 / ねじ、またはフィーチャーによって作成された穴のコレクションの新しい精度や許容差を選択します。
  • 精度 - 単位精度の深度 (0 ～ 小数点以下8 桁) を選択します。
  • 公差 - [なし]、[対称]、[偏差]、[制限]、[基本]、[最小]、[最大]、[はめあい]、[はめあい公差]、または [はめあい (公差のみ)] を選択します。
    • 許容差の上限と下限を設定 ([対称]、[偏差]、または [制限] で使用可能)

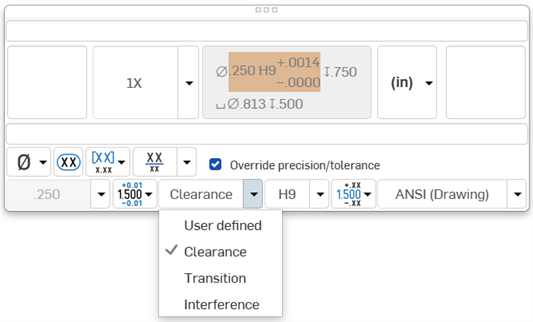

    • ドロップダウンからはめあいタイプを選択します ([はめあい]、[はめあい公差]、または [はめあい (公差のみ)] で利用可能)。[ユーザー定義]、[クリアランス]、[トランジション]、または [干渉] を選択します。



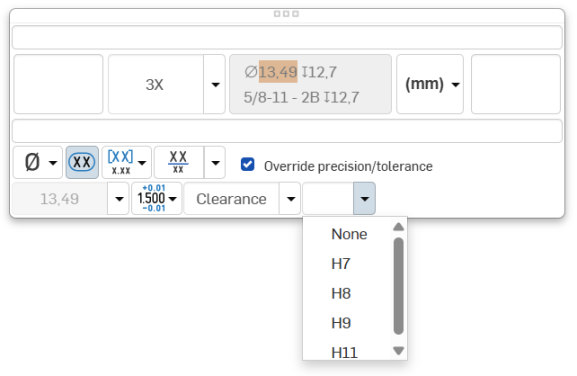

    • ドロップダウンから穴タイプを選択します ([はめあい]、[はめあい公差]、または [はめあい (公差のみ)] で利用可能)。[なし]、または穴クラスのその他のオプション ([穴/ねじのコールアウト] のパラメータによって異なる) を選択します。

    • [はめあい許容差精度] (はめあい公差単位の深度の精度) を小数点以下 0～8 桁で設定します ([はめあい公差]または [はめあい (公差のみ)] で使用可能)。

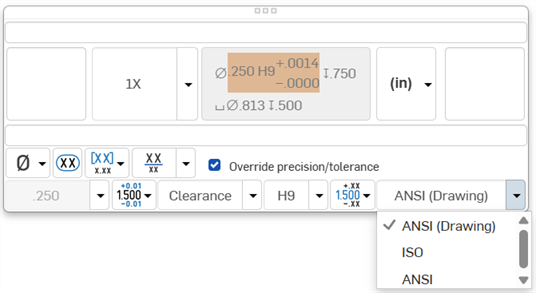

    • 適合規格 (ANSI (図面)、ANSI、または ISO)を選択します。

    • 利用可能な場合は、[シャフトクラスの可視性] を設定します ([はめあい] および [はめあい公差] オプションで使用可能)。
      • シャフトクラスの情報は、図面上の穴コールアウトおよび穴テーブルでは既定で非表示になっています。
      • 表示スタイルを切り替えるには、[シャフトクラスの可視性を切り替える] ボタンをクリックします。
      • 表示スタイルを選択するには、[シャフトクラスの可視性を切り替える] ドロップダウンをクリックします。

以下の図は、ANSI テーパーパイプタップの穴の図面を示しています。

タップ穴上のねじとテーパパイプタップは、ANSI 図面では破線、ISO 図面では適切な 3/4 輪郭で示されます。ANSI 図面を以下に示します。

あるパーツがねじの一部を覆っている場合、次に示すように、覆われているねじは表示されません。

ねじ穴の場合、ねじ切り工具がワークピースから引き離される様子は、外ねじと内ねじから円柱の端まで伸びる 45 度のテーパ状の突起です (下図は赤で囲まれています)。

ねじ線の表示/非表示を切り替えるには、次の操作を行います。

1. ビューを右クリックします。
2. [ねじの表示/非表示] を選択します (ねじ線のオン/オフを切り替えます)。

下の画像は、1 インチあたり 10 個のねじがある 3/4インチの ANSI 規格のボルト上のねじを示しています。

外部ねじフィーチャーを使用して面取りを施したボルトには、[図面] ビューでねじを表す破線は表示されません。

外部ねじフィーチャーでアンダーカットを適用したボルトには、[図面] ビューにアンダーカットと破線のねじ線が両方とも表示されます。

コールアウトのスタイルを設定するには:

1. スタイルを設定するコールアウトをクリックし、ページの右側にある [スタイルパネル] アイコンをクリックします。



2. [スタイル] パネルが開き、コールアウトのフォント、テキストの高さ、色、矢印、テキストの位置合わせを編集できます。

To replicate a hole/thread callout annotation:

1. Right-click on a view with hole/thread callout annotations that you want to replicate.

2. From the context menu, select Replicate annotations.

3. The annotation is replicated and automatically appears near the original annotation.

Annotations cannot be replicated from the source view.
