Drawing Dimensions

ショートカット: d

図面の [寸法] ツールは、スケッチの [寸法] ツールと同様に機能します。ツールをアクティブ化して (アイコンをクリックするか、[d] ショートカットを使用)、次の操作を実行します。

1. 強調表示された図面エンティティ (円、円弧、円の中心、線、中心マーク、点、またはねじ) をクリックします。
2. 2 番目に強調表示された図面エンティティをクリックします。
3. クリックして、図面に寸法を配置します。

グリップポイントをクリックしてドラッグすると、配置後に寸法を編集できます。カーソルを移動すると、図面エンティティが強調表示され、寸法を記入できることが示されます。

円形パーツの直線寸法

選択した線が、そのエッジ上の円弧または円を表す同じエッジ上にある場合、直径記号を長さ寸法に自動的に追加できます。これは、投影ビューでのみ機能します。

次の図は、円柱パーツの投影された側面ビューを示しています。上部コーナーのスナップポイントを選択します。次に、下部コーナーのスナップポイントを選択します。この結果、左下に示すように、通常の長さ寸法になります。ただし、最初に上のエッジを選択してから下のエッジを選択すると、同じ長さ寸法になりますが、直径記号が適用されます (右下図)。

線間ツールを使用して、寸法ツールと同じ方法で直径記号を自動的に追加できます。線間ツールは、投影ビューと断面ビューの両方で動作します。

同心円と円弧の肉厚

2 つの同心円または円弧の壁厚を自動的に寸法記入できます。[寸法] ツールを選択した後、各円または円弧をクリックしてドラッグして寸法を配置します。ツールは、2 つの円または円弧間の直線距離を自動的に寸法記入します。

エンティティ固有の寸法ツールを次に示します。各ツールでカーソルを移動すると、特定のエンティティタイプだけが強調表示されます。

面取りされたエッジ上に注記または寸法を配置します。

1. をクリックします。
2. 面取りされたエッジと隣接するエッジをクリックします。
3. カーソルをエッジから離して、寸法をプレビューします。
4. クリックして注記または寸法を配置します。

面取り寸法 (注記または寸法) のスタイルを変更するには、[プロパティ] パネルの [寸法] タブの [面取り] セクションで目的のスタイルを選択します。詳細については、のプロパティを参照してください。

面取り寸法に接頭記号を含めるには、寸法をダブルクリックしてダイアログを開きます。

寸法で説明しているように、面取り寸法の形式を調整します。

ショートカット: Ctrl+M

円弧、円、その他のジオメトリの種類 (曲線を除く) の任意の組み合わせに対して、最小寸法または最大寸法を直接配置します。

1. をクリックします。
2. 1 つの円弧または円と、曲線を除くその他のジオメトリの種類の組み合わせを選択します。
3. ドラッグして、寸法テキストを目的の場所に移動します。
4. クリックして寸法を配置します。

円自体をクリックしたにもかかわらず、[最小寸法または最大寸法] ツールでは、エンティティをクリックした場所に応じて最大寸法または最小寸法が表示されます。たとえば、上図に 1.420 として示されている最大距離は、上の円の上部と下の円の下部をクリックすることで取得されます。

2 点間の距離を測定します。水平寸法、垂直寸法、回転した長さ寸法を作成します。

2 つの点を選択する必要があります。線分は選択できません。

1. をクリックします。
2. 図面ビューにカーソルを合わせて、スナップポイントをアクティブ化します。
3. 適切なスナップポイントが表示されたら、クリックします。
4. 2 番目の適切なスナップポイントが表示されたら、クリックします。
5. ドラッグして寸法ボックスを配置します。

穴ねじの 2 点に寸法を記入するには、次の手順を実行します。

1. ねじフィーチャーのある穴の側面ビューを図面に追加します。

2. ビューを右クリックして、コンテキストメニューから [表示] > [隠線] を選択します。

3. ねじ線の 1 点目を選択します。

4. ねじ線の 2 点目を選択します。

5. ドラッグして寸法ボックスを配置します。

6. クリックして寸法ボックスを確定します。

点と線の間の距離を測定します。水平寸法、垂直寸法、回転した長さ寸法を作成します。

1 つの点と 1 本の線を選択する必要があります。

1. をクリックします。
2. 図面ビューにカーソルを合わせて、スナップポイントをアクティブ化します。
3. 適切なスナップポイントが表示されたら、クリックします。
4. 適切な線が強調表示されたら、クリックします。
5. ドラッグして寸法ボックスを配置します。

穴ねじの点と線の寸法を記入するには、次の手順を実行します。

1. ねじフィーチャーのある穴の側面ビューを図面に追加します。

2. ビューを右クリックして、コンテキストメニューから [表示] > [隠線] を選択します。

3. ねじ線の上の点を選択します。

4. ねじ線を選択します。

5. ドラッグして寸法ボックスを配置します。

6. クリックして寸法ボックスを確定します。

平行線の間に寸法を作成します。

2 行を選択する必要があります。

1. をクリックします。
2. 図面ビューにカーソルを合わせて、スナップポイントをアクティブ化します。
3. 最初の線の強調表示をクリックします。
4. 2 番目の線の強調表示をクリックします。平行線のみが強調表示され、選択対象になります。
5. ドラッグして寸法ボックスを配置します。

穴ねじの 2 本の線の寸法を記入するには、次の手順を実行します。

1. ねじフィーチャーのある穴の側面ビューを図面に追加します。

2. ビューを右クリックして、コンテキストメニューから [表示] > [隠線] を選択します。

3. 最初のねじ線を選択します。

4. 2 本目のねじ線を選択します。

5. ドラッグして寸法ボックスを配置します。

6. クリックして寸法ボックスを確定します。

選択した線が、そのエッジ上の円弧または円を表す同じエッジ上にある場合、直径記号を長さ寸法に自動的に追加できます。円形パーツの長さ寸法を参照してください。

2 本の辺の間の内角と、2 本の線で形成される外角を測定します。

1. をクリックします。
2. 2 本の線をクリックします。
3. 線と線の間にカーソルを移動して、内角の寸法をプレビューします。

線間角度寸法には、計測する角度を変更するために、寸法円弧上にドラッグ可能なグリップがあります。

グリップポイントを、選択したエッジ/点の端を通る無限線の 1 つを横切ってドラッグし、測定値をテキストが最初に配置された角度の補助角度または垂直角度に変更します。

寸法は、角度だけでなく、その共役角/反射角および補助角度に対しても作成できます。次の例では、2 本のスケッチ線を青色で示しています。116.4° の角度、243.6° の共役角/反射角、63.6° の補助角度は、すべて寸法が記入されています。

頂点と辺の 2 点を含む 3 点を選択して角度を測定します。

1. をクリックします。
2. 頂点をクリックします。
3. 円弧の周長上の各辺上の点をクリックします。

角度寸法には、計測する角度を変更するために、寸法円弧上にドラッグ可能なグリップがあります。

グリップポイントを、選択したエッジ/点の端を通る無限線の 1 つを横切ってドラッグし、測定値を変更します。

3 点角度寸法では、初期角度から外角 (360° から初期角度を引いた角度) に変わります。

ドラッグ前 (下):

ドラッグ後 (下):

ショートカット: Shift+R

円、円弧、または円弧の中心マークの半径寸法を測定します。

1. をクリックします。
2. 円弧、円、または中心マークを選択します。
3. カーソルを移動してクリックし、寸法を配置します。

中心点が図面上の円弧から不都合な距離にある場合、円弧上の寸法ラインを短縮できます。この場合、寸法を選択して右クリックし、[短縮] を選択します。折り曲げ線が表示されたら目的の位置までドラッグし、クリックして終点を設定します。短縮した線を元に戻すには、線を選択して右クリックし、[短縮を削除] を選択します。

他のジオメトリの両側にある円に、半径寸法を追加することもできます。たとえば、下図の上下の円の間には 2 つの楕円があります。4 つのスケッチがロフトされ、図面上に上面ビューが配置されます。次に、両方の円に半径寸法が追加されます。この例の下部の円のように、円が隠れている場合は、寸法を追加するとガイド線が上にオーバーレイされ、円を表示できます。

ショートカット: Shift+D

シルエットエッジを含む円、円弧、または円弧の中心マークの直径を測定します。

1. をクリックします。
2. 円弧、円、または中心マークを選択します。
3. カーソルを移動してクリックし、寸法を配置します。直径シンボルが配置に含まれます。

円弧または円の詳細ビューまたは部分ビューに直径寸法を配置すると、下図のように短縮された直径寸法が表示されます。

短縮された直径寸法のフォーマットを直接寸法に変換するには、直径を右クリックして、[ダイレクトな直径として表示] を選択します (左下)。これにより、短縮された寸法が直接寸法に置き換えられます (右下)。このオプションは切り替えが可能なので、寸法スタイルはいつでも切り替えられます。

短縮した直径寸法を補助線の反対側に反転するには、グリップポイントにカーソルを合わせます。カーソルに反転矢印が表示されたら、マウスを左クリックします。もう一度左クリックすると、補助線が元の側に戻ります。

非円筒フィーチャーの短縮直径寸法を作成するには、中心線と任意のコーナー、点、または軸を選択します。短縮寸法を選択すると、参照点またはエッジと中心線が強調表示されます。

他のジオメトリの両側にある円に、直径寸法を追加することもできます。たとえば、下図の上下の円の間には 2 つの楕円があります。4 つのスケッチがロフトされ、図面上に上面ビューが配置されます。次に、両方の円に直径寸法が追加されます。この例の下部の円のように、円が隠れている場合は、寸法を追加するとガイド線が上にオーバーレイされ、円を表示できます。

データムから計測したフィーチャーの累進寸法 (X、Y ペア) を作成します。グループとして作成された累進寸法は、1 つが移動すると一緒に移動します。

1. をクリックします。
2. データム (0, 0) として使用する点をクリックします。点には、エッジと線分、円弧、中心マーク、および手動で配置された中心マークを含めることができます。

累進寸法の方向が正しくない場合は、データム点の周りにマウスを移動して 0,0 にし、寸法が正しい方向になるまでクリックし、図面上の位置を設定します。

3. 1 つの方向 (たとえば Y) の各点をクリックして、そのデータム点に関連付けます。
4. Esc キーを押して、ツールを終了します。

   この時点で、1 つの累進寸法グループが作成されます。

5. をクリックします。
6. データム (0,0) として機能する点をクリックします。
7. 他の方向 (X など) の各点をクリックして、そのデータム点に関連付けます。このデータムは、最初に選択したデータムと同じにすることができます。
8. Esc キーを押して、ツールを終了します。

   この時点で、2 番目の累進寸法グループが作成されます。

累進寸法の操作

累進寸法を右クリックすると、累進寸法グループのコンテキストメニューが表示されます。

• 累進寸法グループに追加 - 既存のグループに別の累進寸法を追加する場合に選択します。データム点として機能する点をクリックします。
• 編集 - 選択すると、累進寸法グループの 寸法パレット が開きます。
• 座標をリセット - 累進寸法を元の位置合わせから移動した場合は、このオプションを選択して自動的に前の位置に移動します。
• 選択解除 - 選択したすべてのアイテムをクリアします。
• フィット - ビューにフィットするように図面を拡大縮小します。
• 削除 - 選択したアイテムを削除します。

ヒント

• Use the inferencing to make realigning the datum points easier. Click and drag a datum point (it doesn't matter if it's a jogged position or not) to activate inferencing guidelines.

  For example, to unjog the .963 datum point below:



  Click and drag until the desired inferencing guideline appears, then release to place the datum point.



  太字のデータム点 (左へ .963、上記) は、再度位置合わせされる点です。各データム点の赤い十字 (プラス符号) は位置合わせのスナップインジケータです。

  このガイドラインは、データム点をジョグまたはジョグ解除する場合に特に便利です。

• Grouped ordinate dimensions can be moved as a group or singly. Drag the middle snap point of the dimension, notice the dashed lines appear on all dimensions in the group, and drag the dimension to a new position and all members of the group move in sync:



  一番外側にあるスナップポイント (下、右端) を使用して、単数寸法を単独でドラッグします。



  その後、グループのいずれかを移動すると、破線で示されているように、すべてのグループが相対位置に移動します。



• 矢印のベースにある円形のグリップポイントを使って矢印を寸法ラインの反対側に反転します。
• 各方向にはデータムがあり、ツールバーからコマンドを開始するたびに、1 回目のクリックでデータム点 (0, 0) が確立されます。
• 寸法の各方向 (Y など) は、1 つのデータムを持つ累進寸法グループで構成されます。そのグループに別の値のペアを追加するには、グループ内の既存の値を選択して右クリックし、[累進寸法グループに追加] を選択します。これにより、コマンドがアクティブになり、次にクリックすると追加の寸法値が設定されます。





• 図面を更新して累進寸法が参照するフィーチャーを削除すると、累進寸法は残り、赤色に変わります。寸法は安全に削除できます (右クリックして [削除] を選択するか、選択して Delete キーを押します)。



• Drag the jog point, the grab point at the point in the leader where it jogs, to reposition the jog point. When you reposition the dimension, the leader will jog at the new point. You can line up all the jog points for a series of ordinate dimensions, then when you move one dimension, the jog points of all of them will stay aligned:



  上の赤い線と x は、赤い x ジョグ点と他の点の位置合わせを示します。

• 累進寸法スタイルを変更するには、[プロパティ] パネルタブ > [寸法] タブを開き、[寸法スタイル] ドロップダウンから [ANSI] または [ISO] を選択します。ANSI の累進寸法には、累進寸法の引出線が表示されます。ISO の累進寸法には、原点から増加する累進値を結ぶ追加の矢印が表示されます。



  新しい図面を作成するときに ANSI または ISO テンプレートを使用すると、累進寸法スタイルはそれぞれ ANSI または ISO に既定で設定されます。

• 図面スタイルパネルを使用して、個々の累進寸法のスタイルを設定します。

• To replicate the ordinate dimension to another view in the drawing, see Views: Replicate annotations.

穴/ねじのコールアウトのトピックを参照してください。

寸法パレットでは、選択した寸法 (駆動寸法と従属寸法の両方) の外観をカスタマイズできます。寸法を選択すると、寸法パレットアイコンが表示されます。

1. ツールを選択していない状態で、寸法を選択します。
2. 寸法パレットのアイコン が表示されます。
3. アイコンにカーソルを合わせると、パレットが開きます (寸法をダブルクリックしてパレットを開くこともできます)。
4. Set the following options in the palette:



   • Above text - Enter the text or symbol to appear above the dimension value.

   And then, for each of the primary dimension units and the dual dimension units, respectively:

   • Prefix text - Enter the text to appear as a prefix to the dimension value.

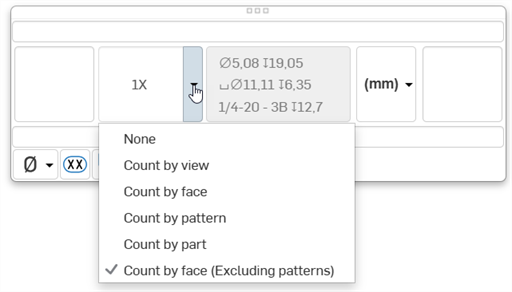

   • Count type - Use the dropdown to select a count type for the dimension.

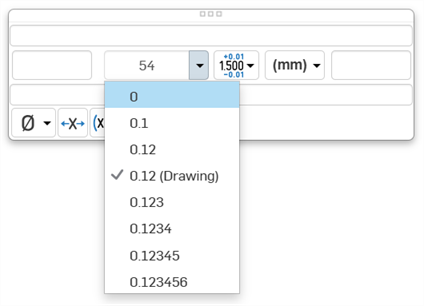

   • Precision - Select the depth of unit precision (zero to 8 decimal places).

     Precision defined on a drawing dimension may be linked to the Properties panel through this Dimension palette by selecting the tolerance with “(Drawing)” beside it. Whenever the Properties panel tolerance precisions are updated, any dimension with the “(Drawing)” tolerance selected will also be updated. You can choose to link these properties (and unlink them) on a dimension-by-dimension basis.

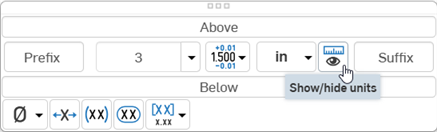

   • Dimension units - Select the units of your choice. The currently selected unit is displayed in the dropdown label:



     • Choose from: Millimeters, Millimeters (Drawing), Centimeters, Meters, Inches, Inches fractional, Feet and inches, Feet, or Yards. This selection overrides the units for that dimension. If you later change the drawing units, the units for the dimension are not overridden. You can change the units back to (Drawing) if you want to inherit the drawing properties again.

     • When you choose units, you set two properties in the drawing or on a dimension - the Units property and the Fractional display property.

     • Drawing units are managed separately from Workspace units for Part Studios and assemblies
     • Feet and Inches is only available in drawings; it is not available for workspace units.
   • Suffix text - Enter the text to appear as a suffix to the dimension value.
   • Below text - Enter the text or symbol to appear below the dimension value.
   • Symbol dropdown - Select a symbol to insert from the dropdown:



     Symbol	Name	Shortcut
     °	Degree	%%d
     ⌀	Diameter	%%c
     ℄	Centerline
     ⌵	Countersink
     ↧	Depth
     ⌴	Counterbore
     □	Square
     ⌒	Arc length
     ±	Plus/Minus	%%p
     Ⓤ	Unequally disposed profile
     Ⓘ	Independency
     	Continuous feature
     	Spot face
     ▷	Translation

   • Inspection dimension - Toggle to add or remove an oval frame around the dimension to indicate this is an inspection dimension.

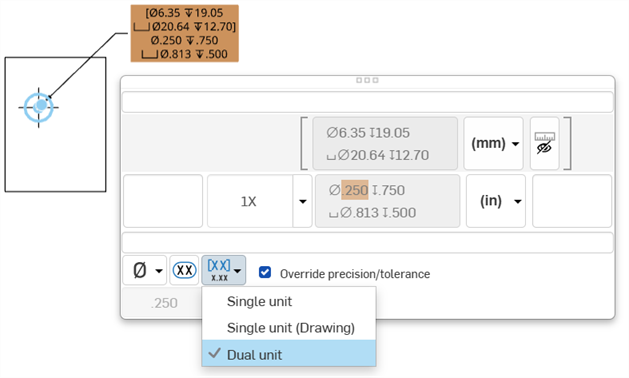

   • Dual dimension - Toggle to specify whether to have a single unit dimension, single unit as specified for the drawing properties, or a dual unit dimension:

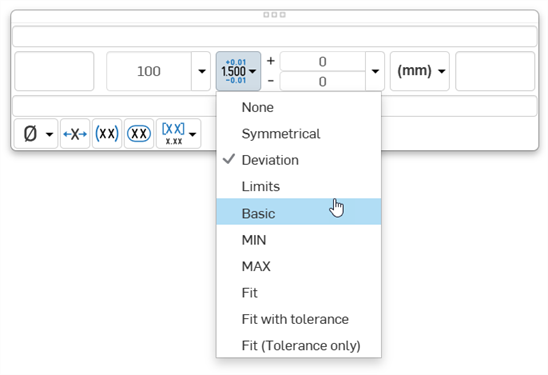

   • Tolerance - Select None, Symmetrical, Deviation, Limits, Basic, MIN, MAX, Fit, Fit with tolerance, or Fit (Tolerance only).
     • Set the upper and lower tolerance (available for Symmetrical, Deviation, or Limits)



     • Optionally, to set a Deviation or Limits tolerance to plus/plus (+/+) or minus/minus (-/-), click the plus (+) or minus (-) button, as required:



     • Set the Fit type, Shaft class, and Hole class (available for Fit, Fit with tolerance, or Fit (Tolerance only))



     • Set the precision depth of the Fit tolerance units, from 0 to 8 decimal places (available for Fit with tolerance or Fit (Tolerance only))



   • Reset text position - Toggle to reset the text to the previous location.
   • Parentheses - Toggle to add or remove parenthesis around the dimension field.
   • Toggle hole class visibility - (Available for Fit and Fit with tolerance options) Use this to show or hide the hole class in the dimension. When shown, select one of the following options:
     • Stacked without line
     • Stacked diagonally
     • Stacked with line
   • Toggle Radius/Diameter dimension - Use this to change a radial dimension to diameter or vice versa.

また、寸法や注記内のすべてのテキストボックスにコピー/ペーストすることもできます。

2 つのエンティティを選択した後、寸法はプレビューモードで表示され、最終的な配置が可能になります。

• プレビュー中にテキストをドラッグすると、寸法補助線の外側にテキストを移動したり、水平方向、垂直方向、および揃えられた計測モードの間で切り替えることができます。









• 選択した 2 つのスナップポイントからテキストを図面の上下にドラッグすると、水平寸法ラインが作成されます。



• 選択した 2 つのスナップポイントから図面の両側に向かってテキストをドラッグすると、垂直寸法ラインが作成されます。



• 選択した 2 つのスナップポイントを結ぶ線に対して垂直な方向にテキストをドラッグすると、選択した 2 つのスナップポイントに平行な寸法ラインが作成されます。



• テキストの配置に、水平および垂直の投影スナップも使用できます。これにより、寸法を既存のテキスト/寸法や図面上の他の場所に揃えることができます。

  マーカーの上にカーソルを合わせると、位置合わせが「ウェイク」(強調表示) されます。これは、プレビューモードでのみ使用できます。他のビューのエンティティのような、他の図面エンティティを引用して、位置合わせを「ウェイク」することもできます。



[寸法] ツールを選択すると、円形エッジを表すエッジ上にカーソルを移動して、中心マークを「ウェイクアップ」(強調表示) できます。一度表示すると、このマークは表示されたままになります。

カーソルをエッジ上に移動すると、オレンジ色の円形スナップポイントが表示され、垂直方向の中心マーカーが表示されます。

カーソルを置くと、オレンジ色のスナップポイントは消えますが、マーカーは残ります。

寸法矢印の位置を変更します。矢印またはティックを表示する任意の寸法で使用します。

寸法を選択すると、寸法矢印またはティックの近くにノードが表示されます。ノードをクリックすると、寸法の矢印が反転します。

寸法矢印を反転する場合:

1. グラフィック領域で、変更する寸法を選択します。
2. 値を新しい位置にドラッグします (矢印はそれに応じて変化します)。

右クリックして任意の寸法でコンテキストメニューを開き、その寸法のコマンドオプションのリストにアクセスします。これらのコマンドオプションを以下に一覧表示します。ここで表示したすべてのコマンドが、すべてのタイプの寸法で使用できるわけではありません。

• 編集 - 寸法パレットを開いて寸法を編集します。

• 貼り付け - ビューと寸法を現在の位置に貼り付けます。

• 選択解除 - 選択した寸法を解除します。

• フィット - 図面全体をビューにズームします。

• 削除 - 選択したシーンを削除します。
