コールアウト (バルーン)

コールアウトを作成するには、次の手順を実行します。

1. をクリックします。
   1. The Callout dialog opens.
   2. To place a callout with a leader, hover over a view (or a face in a view) to activate a snap point. Click to anchor the leader, then click to set the balloon. The leader includes a moveable node along the horizontal segment (when Border shape = None):




      ノードをクリックしてドラッグし、引出線の水平セグメントを延長または縮小します。

   You can also place callouts on centermarks, manually placed centermarks, linear dimensions, and angular dimensions.

   3. To place a callout without a leader in the white space of a drawing, simply click in the white space to set the callout.

   Callouts placed on faces are indicated by a solid circle, not an arrowhead, as shown below.

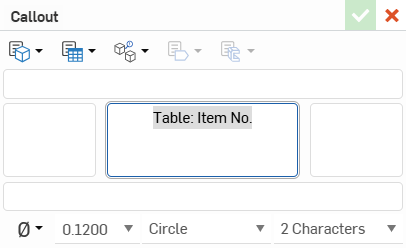

2. Make specifications in the dialog before placing the callout in the drawing:



   (From left to right in the dialog box):

   • Part property - Select a part property from the dropdown menu for the part to create associative links to.

   • BOM table property - Select from the fields included in your table to create associative links to that table.

   • Instance property - Select the Reference designator option from the dropdown menu to add that property to the callout.

   • Flag note property - Add a flag to an item in a note styled as a list. See Note for more information.
   • Cut list table property - Select from the fields included in your Cut list table to create associative links to that table.
   • Text fields - Enter text for above, below, and to the left and right of the callout data.
   • Insert symbol - Select a symbol from the dropdown menu to insert into the callout.
   • Text height - Select height size for the callout text.
   • Border shape - Select border shape size for the callout text.
   • Border size - Select border size for the callout text.

3. Click to save your specifications and close the dialog.

   マウスを移動してコールアウトを配置すると、カーソルが他のエンティティの近くを通過するときに細い破線がわかります。これらは、寸法を整列できる推測線です。ラインが表示される場合には、クリックするだけで寸法がそのラインに位置合わせされます。



   When selecting a Callout, the target (face, edge, hole) is highlighted blue:



コールアウトを右クリックすると、コンテキストメニューが開きます。

• 編集 - コールアウトの仕様を編集するには、[コールアウト] ダイアログを開きます。
• コピー - コールアウトをコピーします。
• 引出線を追加 - 引出線 (または別の引出線) をコールアウトに追加します。
• 引出線を削除 - コールアウトからすべての引出線を削除します。
• グループ注釈/グループから注釈アイテムを除去 - 複数のコールアウトを選択し、右クリックして 注釈をグループ化を選択して、一緒に移動できる注釈のグループを作成します。寸法線、溶接、表面粗さ、またはデータムでコールアウトをグループ化することもできます。グループ内の 1 つまたは複数のコールアウトを選択し、グループからアノテートアイテムを除去を選択して、それらの項目をグループから削除して、単独に移動できるようにします。
• コピー/貼り付け - コピーしたコールアウトを貼り付けます。コールアウトは、引出線で図面のパーツにアタッチするまで 1 つとして移動します。
• 移動 - コールアウトを図面の別の画層である境界フレーム、境界ゾーン、またはタイトルブロックに移動します。別のゾーンに移動すると、その画層上でのエンティティの位置を安定させるために、[図面のプロパティ] の [形式] タブを使用して、画層をロックするオプションがあります。コールアウトを別のレイヤーに移動すると、そのレイヤーの書式 (色、線の太さ、フォントなど) が適用されます。
• 選択解除 - 強調表示されたアイテムを選択キューから削除します。
• フィット - 図面全体を視野に収めるように適切に拡大縮小します。
• 削除 - 選択したエンティティを削除します。

コールアウトを揃えるには、複数のコールアウトを選択し、右クリックして次のいずれかを選択します。

• 水平に揃える
• 垂直に揃える

コールアウトはその場所にロックされていないことに注意してください。ドラッグして個別に配置することも、複数を選択して位置合わせコマンドを再度選択することもできます。

1. コールアウトまたは引出線をクリックして選択します。Onshape での選択は加算されるため、複数の項目を選択してコマンドを実行することができます (右クリックして [選択解除] を選択し、キューからすべての選択を削除します)。
2. [削除] キーを押します。

コールアウトが添付された寸法を削除すると、コールアウトも削除されます。

コールアウトは、ビュー、寸法、溶接、表面粗さ、データム、他のコールアウトにグループ化できます。必要に応じて、それらをグループとして移動できます。

既存のコールアウトをグループ化するには、次の手順を実行します。

1. クリックしてコールアウトを選択します。
2. 吹き出しを既存の吹き出し、寸法、溶接、表面粗さ、またはデータムにドラッグします。エンティティが強調表示されたら、ドラッグを放します。



寸法でグループ化されるコールアウト。

作成中にコールアウトをグループ化するには、次の手順を実行します。

1. [コールアウト] ダイアログが開いたら、ダイアログで必要な変更を行います。
2. 作図領域にコールアウトを配置するときに、グループ化するコールアウトまたは寸法、溶接、表面粗さ、またはデータムをクリックします。

コールアウトをビューにグループ化するには、次の手順を実行します。

コールアウトがビューエンティティ (エッジ、穴) に接続されている場合、コールアウトはビューとグループ化されます。コールアウトが接続されていない場合は、コールアウトをビューにグループ化できます。コールアウトは 1 つのビューだけに接続できます。ただし、複数のコールアウトを 1 つの同じビューにグループ化できます。

1. ビューと接続されていないコールアウトが図面に作成されていることを確認します。

2. グループ化するコールアウトとビューを選択します。

3. コールアウトまたはビューを右クリックし、コンテキストメニューから [グループ] を選択します。



グループからコールアウトまたはビューを削除するには、いずれかを右クリックして [グループから削除] を選択します。

コールアウトグループを移動するには、次の手順を実行します。

2 番目のエンティティをクリックして新しい位置にドラッグします。または、コールアウトをクリックして選択します。次に、グリップ点の外側 (下のカーソルで表示) をクリックして、エンティティを新しい位置に移動します。

• ビューを移動すると、ビューとビューにグループ化したすべてのコールアウトが一緒に移動します。

• グループ化したコールアウトを移動しても、グループ化したビューは移動しません。

• 複数の注記とコールアウトを選択した場合は、Shift キーを押しながらドラッグし、選択した 1 つのエンティティのみ、グループ化された他のエンティティと相対的に変更します。Shift キーを押しながらドラッグする場合、グリップ点は無視されます。ビューが選択範囲に含まれていても Shift は効果がありません。

図面で BOM を使用する場合 (BOM を挿入)、バルーンツールは、図面に挿入した部品表のデータに応じて、バルーンに自動識別子を作成するように調整します。

図面に部品表が既に挿入するには、次の手順を実行します。

1. Click .
2. 矢印の始点をクリックします。
3. 矢印の終点をクリックします。
4. ダイアログが開き、詳細を入力できます。



5. 上部にあるアイコンのドロップダウンを使用して、バルーン識別子をプルするテーブル内のプロパティを指定します。
   • - Select from a list of all Part properties
   • - BOM テーブル (存在する場合) のすべての列のリストから選択します。
   • - カットリストテーブル (存在する場合) の列のリストから選択します。
6. バルーン識別子の上、下、右、および左に追加の詳細 (オプション) を指定します。
7. テキストのポイントサイズ、バルーンの形状、およびバルーンを何文字分の幅にするか選択します。
8. Click to save your specifications.

1. 引出線を右クリックし、[ノードを追加] をクリックします。

引出線にノードが表示されます。別のノードを追加するには、引出線を右クリックし、[ノードを追加] を再度選択します。

2. 引出線からノードを削除するには、ノードを右クリックし、[ノードを削除] を選択します。
3. ノードを右クリックし、[引出線を追加] を選択することで、ノードに引出線を追加することもできます。これにより、そのノードから始まり、次にクリックした場所で終了する引出線が追加されます。

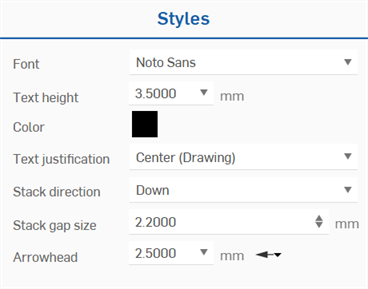

1. スタイルを設定するコールアウトをクリックし、ページの右側にある [スタイルパネル] アイコンをクリックします。



2. コールアウトのフォント、テキストの高さ、色、テキストの位置合わせ、スタックの方向、スタックのギャップサイズ、矢印を編集します。詳細については、スタイルを参照してください。



• コールアウトを選択すると、目標 (面、エッジ、穴) が青で強調表示されます。



• コールアウトが他の注釈とグループ化され、そのコールアウトが選択されている場合、グループ化された注釈は黄色で強調表示されます (以下の注記の例を参照)。



関連する BOM テーブルがあるアセンブリのみで使用できます。

アセンブリの図面のコールアウトを関連する BOM テーブルで整然とスタックするには、次の手順を実行します。

1. 既存のコールアウトを右クリックして、[スタックコールアウトを追加] を選択します。



2. スタックコールアウトダイアログの [スタックインスタンス] フィールドにフォーカスを置いた状態で、図面内のインスタンスをクリックします。インスタンスがダイアログのリストに追加され、新しいコールアウトが元のコールアウトの横に積み重なるように表示されます。



3. 図面の代わりに BOM テーブルからインスタンスを選択するには、次の手順を実行します。
   1. [BOM からインスタンス追加] をクリックします。黄色のバナーが表示されます。



   2. 黄色のバナーが表示されたら、BOM テーブルの最初の列から追加するインスタンスをクリックします。新しいインスタンスがダイアログリストに表示され、新しいコールアウトが積み重なるように表示されます。



   3. 黄色いバナーの [完了] をクリックします。
4. 緑のチェックマークをクリックしてダイアログを閉じます。



スタックコールアウトは、他のグループ化されたコールアウトと同様にドラッグしてグループ化できます。
