合致コネクタ

1. をクリックします。



2. パーツ (エンティティ) 上またはスケッチ / パーツ間に合致コネクタを作成するかを選択します。
   • エンティティ上 - パーツまたはスケッチに合致コネクタを作成します。



   • エンティティ間 - パーツまたはスケッチ上の 2 つのエンティティの中間に合致コネクタを作成します。



3. 合致コネクタのパーツまたはスケッチ上の点を選択します。次のことが可能です。
   • 任意の面にロールオーバーして、候補の合致コネクタをアクティブにし、点を選択します。

   • 別の合致コネクタを選択します。

   • 面上の任意の場所をクリックすると、合致コネクタが自動的に重心点に配置されます。


     また、エンティティとして原点を選択したり、グラフィック領域またはインスタンスリストで原点を選択することもできます。

4. 必要に応じて、オプションを指定します (以下のオプション例を参照)。
5. をクリックします。

[合致コネクタ] ダイアログが開いた状態で、カーソルをパーツ上に移動すると、既定の推測点が「ウェイク」され、カーソルに最も近い推測点が合致コネクタとして強調表示されます。スケッチまたはパーツの上にマウスを合わせると、異なる既定の推測点が表示されます。

選択するものが表示されたときに合致の推測をロックするには、Shift キーを押したままマウスを操作します。

パーツまたはスケッチの面およびエッジには、それぞれ次のような規定の推測点があります。

• 重心で
• 中点で
• コーナー上
• 円錐面の仮想交点では、次の操作に従ってください



  円錐面の上部、中央、下部、仮想交点 (延長すると円錐面の側面が接します) の推測点

• 平面上の面に含まれる任意の領域の重心にあります (たとえば、穴やスロット)。

重心で既定の合致コネクタが強調表示される前に (左を参照)、重心点アイコン (右を参照) が表示される場合があります。

円筒状の面の場合、円筒状の面と部分的な円筒状の面の軸に推測点が表示されます。

部分的な円筒状のエッジを持つ平面上の面を選択します。合致コネクタの推測点に軸の重心が含まれます。

部分的な円筒状の面のエッジにカーソルを合わせると、既定の合致コネクタが軸の重心に表示されます。

曲線の端点または制御点を選択すると、合致コネクタはグローバル Z 軸 (青色で表示) に位置合わせされます。

曲線自体を選択した場合、合致コネクタは、最も近い暗黙的な端点、制御点、または中点で曲線の接線に位置合わせされます。

カーソルを移動しながら他の合致コネクタをスリープ解除しないようにして特定の推測点または既定の合致コネクタをゼロインするには、Shift キーを使用して他の合致コネクタが表示されないようにします。

[再配置] をオンにして、主軸 (および必要に応じて) 二次軸に沿って合致コネクタの方向を変更します。

これらのオプションは、既定の合致コネクタの方向を再調整し、合致したパーツを目的の方向に再配置する場合に便利です。合致を変更する代わりに、合致コネクタを変更して目的の結果が得られます。

• 主軸エンティティ - Z 軸の方向を制御します。主軸として使用するエンティティをグラフィック領域で選択します。

• 二次軸エンティティ - XY 軸の方向を制御します。二次軸として使用するエンティティをグラフィック領域で選択します。

合致コネクタの二次軸の再配置の例:

合致コネクタを指定した方向に指定した距離だけ移動します。フィールドは次の順序で表示されます。

• X 軸移動
• Y 軸移動
• Z 軸移動

また、[回転] フィールドを使用して、指定した角度の回転を指定することもできます。

アセンブリの数値フィールドでは、式と三角関数も使用できます。

合致コネクタの主軸を反転させる

主軸を 180 度反転します。

合致コネクタの二次軸の向きを変更する

X/Y 座標を使用して、主軸を一度に四半円分移動します。

エッジまたは面を選択するときに使用できる候補の合致コネクタの推測点は次のとおりです。

• 平面上の面 - すべての頂点、円弧の中点、エッジの中点、および面の重心で面に平行



• 円筒状の面 - 中央および端点で面の軸に垂直



• 線形エッジまたはスケッチ線 - 中央および端点で線に垂直



• 円形エッジまたはスケッチ円 - 中央および端点で線に垂直



• 曲線の端点と制御点 - グローバル Z 軸に位置合わせ:



• 曲線 - 最も近い端点、制御点、または中点で曲線に正接します。



• 頂点 - 所定の面に垂直



既存の合致コネクタの上に合致コネクタを配置したら、新しい合致コネクタを再配置または移動できます。

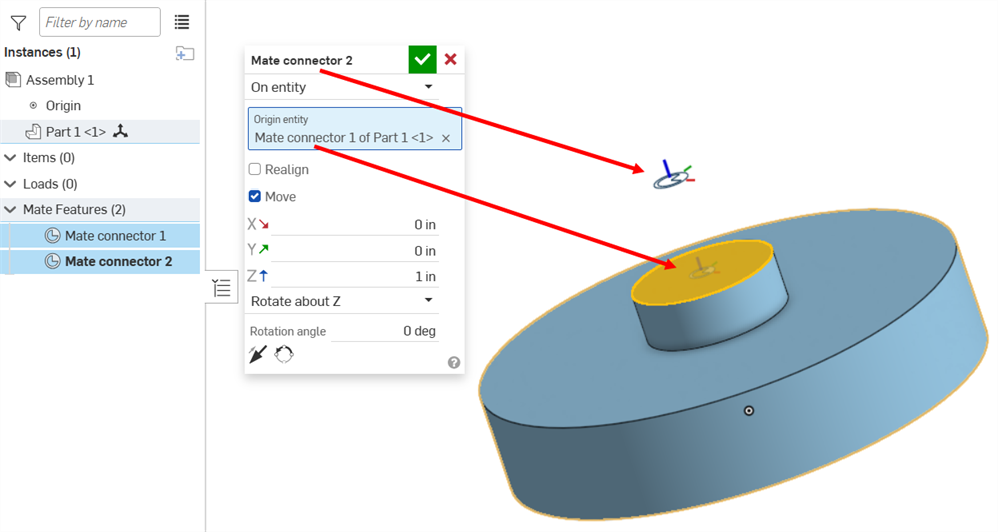

以下の例は、既存の合致コネクタ (合致コネクタ 1) を原点エンティティとして使用して、新しい合致コネクタ (合致コネクタ 2) を作成する方法を示しています。新しい合致コネクタを Z 軸に沿って 1 インチ移動します。

作成した合致コネクタは、Part Studio とアセンブリの両方で非表示または表示することができます。

• フィーチャーリストのコンテキストメニューを使用します ([非表示]、[他の合致コネクタを非表示 / 表示]、[すべての合致コネクタを表示])。
  • [他の合致コネクタを非表示にする] を選択すると、選択した合致コネクタ以外のすべての合致コネクタが非表示になります。
• フィーチャーリストで アイコンを使用して、特定の合致コネクタを非表示にします。
• Part Studioまたはアセンブリでの合致コネクタの非表示/表示は、Part Studio またはアセンブリ専用です。Part Studio で非表示の合致コネクタは、アセンブリに挿入すると表示されます。Part Studio で合致コネクタを表示し、アセンブリ内で非表示にしておくこともできます。逆の場合も同様です。

• 動作が予想と異なる場合は、合致コネクタの主軸や二次軸を反転してみてください。
• ポインタを移動して選択する場合、Shift キーを使用すると合致コネクタが表示されたままになります。これは、候補の合致コネクタの推測点がエッジ上またはエッジの近くにある場合に便利です。
• すべての合致コネクタがフィーチャーリストに表示されます。コネクタの非表示 / 表示の切り替え、編集と調整、変更、向きの変更ができます。
• コンテキストで操作する場合に、Part Studio で合致コネクタを選択して表示 / 非表示にすることもできます。
• 合致コネクタは、アセンブリと Part Studio の両方で作成できます。Part Studio で合致コネクタを作成すると、次の 3 つの利点があります。
  • You can select the origin from the Feature list in a Part Studio when defining a mate connector.
  • You can reference sketch entities in the Part Studio. This allows you to define the mate connector in more positions than are possible in an assembly.
  • Part Studio で定義されている合致コネクタは、当該のパーツがインスタンス化されているすべてのアセンブリにおいて、そのパーツのインスタンスで再利用できます。
• When creating a mate connector in a Part Studio, Use the Owner Entity field to specify which sketch, part, or curve owns the mate connector, or leave that field blank to create an ownerless mate connector.



  Mate connector dialog in a Part Studio

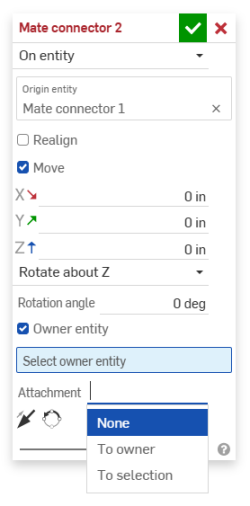

• Additionally, use the Attachment field and dropdown menu options to select where to attach the mate connector:



• If Mate connectors are Part patterned in a Part Studio, they will all be added to the Assembly when the Part Studio is inserted. If you don't see your mate connectors when the Part Studio is inserted into the Assembly, make sure the Part is listed as the mate connector owner entity.
