Avvolgi una superficie o un'entità dello schizzo attorno a un cilindro o a un cono.

Questa funzione attualmente funziona solo su parti e superfici cilindriche o coniche.

Lo strumento funzione Avvolgi consente di avvolgere una superficie o un'entità dello schizzo attorno a un cilindro. Un'applicazione pratica consiste nel disporre il testo attorno a un cilindro. Questo esempio presuppone che si disponga già di uno schizzo del testo da avvolgere. Anzitutto, fai clic sullo strumento funzione Avvolgi sulla barra degli strumenti. Seleziona lo schizzo nell'elenco funzioni o nell'area grafica. Fai quindi clic sul campo Destinazione nella finestra di dialogo e seleziona il cilindro nell'area grafica. Se il testo è capovolto, fai clic sul menu a discesa Posizione e ruotalo di 180 gradi. Utilizza inoltre il manipolatore a freccia per spostare il testo nella posizione specificata. Se necessario, seleziona Accorcia sulla destinazione per tagliare il testo fino al bordo del cilindro. Fai clic su Solido per realizzare il testo come goffratura che appartiene al cilindro. In alternativa, fai clic su Nuovo per creare nuove parti da ogni lettera. Fai clic sul segno di spunta verde per accettare l'involucro.

Passaggi

  1. Seleziona Icona funzione Avvolgi.

    Finestra di dialogo della funzione Avvolgi

  2. Seleziona gli strumenti, che sono facce o aree dello schizzo che avvolgi attorno al cilindro.
  3. Seleziona la destinazione (il cilindro o il cono attorno al quale avvolgi le facce o le regioni dello schizzo).
  4. Per modificare la posizione degli strumenti:
    • Angolo: modificare i gradi di inclinazione.
    • Cambio a U - Sposta il risultato orizzontalmente.
    • Cambio a V - Sposta il risultato verticalmente.
  5. Seleziona il segno di spunta al termine.
  1. Fai clic su Solido nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Scegli se vuoi:
      • Nuovo - Crea un nuovo solido
      • Inserisci- Aggiungi a un solido esistente
      • Rimuovi- Sottrai da un solido esistente
      • Interseca- Mantieni l'intersezione di due (o più) solidi
    2. Scegli lo spessore del solido.
    3. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

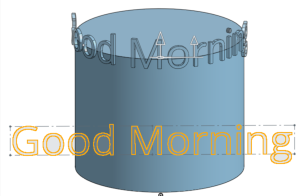

      Prima dell'esempio Accorcia a destinazioneDopo l'esempio Accorcia a destinazione

    4. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

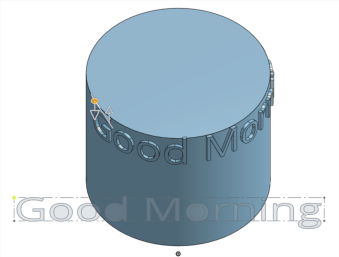

      Esempio di avvolgimento e specifica dei punti di ancoraggio

    5. Se necessario o se vuoi, seleziona Ambito unione (o Unisci con tutte) per selezionare le parti con cui unire la nuova parte (aggiuntiva).

  1. Seleziona Superficie nella parte superiore della finestra di dialogo se non è già selezionato.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

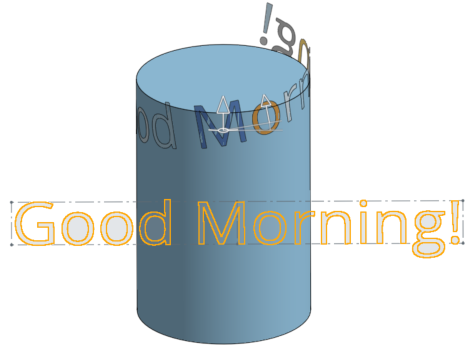

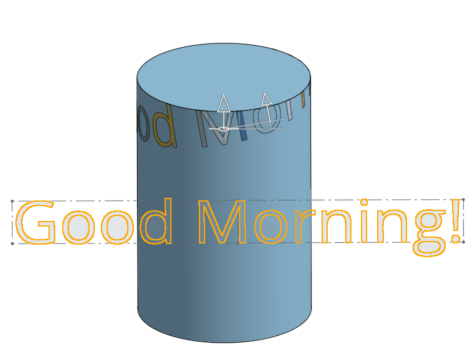

      Prima dell'l'applicazione di Accorcia superficie di avvolgimentoDopo l'applicazione di Accorcia superficie di avvolgimento

    2. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

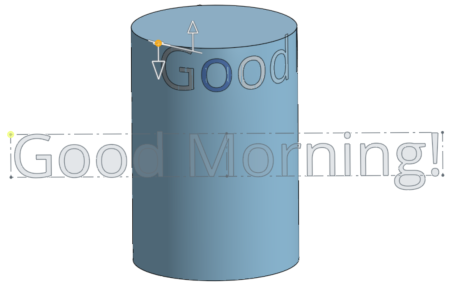

      Esempio di ancoraggio con superficie avvolgimento

  1. Seleziona Suddividi nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

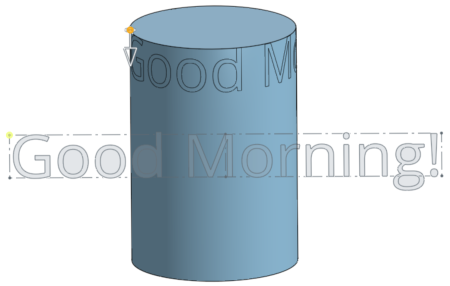

      Esempio di ancoraggio per suddivisione e avvolgimento

Passaggi di base

  1. Tocca Icona funzione Avvolgi.

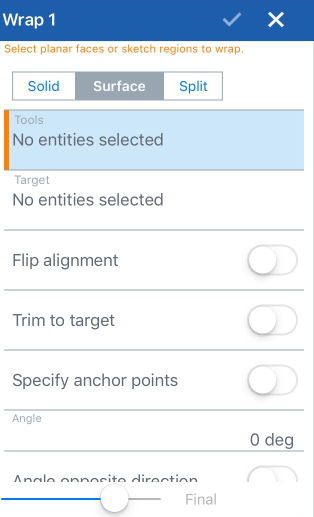

    Finestra di dialogo Avvolgi

  2. Seleziona Solido, Superficie o Suddividi.
  3. Seleziona gli strumenti, vale a dire le facce o le aree dello schizzo che avvolgi attorno al cilindro o al cono.
  4. Seleziona la destinazione (il cilindro o il cono attorno al quale avvolgi le facce o le regioni dello schizzo).
  5. Per modificare la posizione degli strumenti, seleziona una delle seguenti opzioni:
    • Angolo: modificare i gradi di inclinazione.
    • Cambio a U - Sposta il risultato orizzontalmente.
    • Cambio a V - Sposta il risultato verticalmente.
  6. Tocca il segno di spunta al termine.
  1. Seleziona Solido nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Scegli se vuoi:
      • Nuovo - Crea un nuovo solido
      • Inserisci- Aggiungi a un solido esistente
      • Rimuovi- Sottrai da un solido esistente
      • Interseca- Mantieni l'intersezione di due (o più) solidi
    2. Inserisci una figura per lo spessore del solido.
    3. Se necessario, disattiva l'inversione dell'allineamento, se necessario.
    4. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

      Prima dell'esempio Accorcia a destinazioneDopo l'esempio Accorcia a destinazione

    5. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di avvolgimento e specifica dei punti di ancoraggio

    6. Specifica una misurazione dell'angolo per angolare l'avvolgimento

    7. Attiva/disattiva Direzione opposta angolo, se vuoi.
    8. Attiva/disattiva Direzione opposta spostamento a U, se vuoi.
    9. Inserisci una misura per Direzione opposta spostamento a U, se vuoi.
    10. Attiva/disattiva Direzione opposta spostamento a V, se vuoi.
    11. Inserisci una misura per Spostamento a V, se vuoi.
    12. Inserisci una misura per lo spessore, se vuoi.
    13. Attiva/disattiva Direzione opposta spessore, se vuoi.
    14. Se necessario o se vuoi, per operazioni che aggiungono o rimuovono materiale a una parte esistente, seleziona Ambito unione (o Unisci con tutte) per selezionare le parti a cui unire la nuova parte.
  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.
  1. Seleziona Superficie nella parte superiore della finestra di dialogo se non è già selezionato.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

      Prima dell'l'applicazione di Accorcia superficie di avvolgimentoDopo l'applicazione di Accorcia superficie di avvolgimento

    2. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di ancoraggio con superficie avvolgimento

  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.
  1. Seleziona Suddividi nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di ancoraggio per suddivisione e avvolgimento

  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.

Passaggi di base

  1. Tocca Icona funzione Avvolgi.

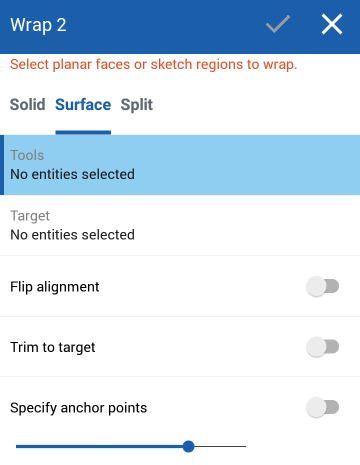

    Finestra di dialogo Avvolgi

  2. Seleziona Solido, Superficie o Suddividi.
  3. Seleziona gli strumenti, vale a dire le facce o le aree dello schizzo che avvolgi attorno al cilindro o al cono.
  4. Seleziona la destinazione (il cilindro o il cono attorno al quale avvolgi le facce o le regioni dello schizzo).
  5. Per modificare la posizione degli strumenti, seleziona una delle seguenti opzioni:
    • Angolo: modificare i gradi di inclinazione.
    • Cambio a U - Sposta il risultato orizzontalmente.
    • Cambio a V - Sposta il risultato verticalmente.
  6. Tocca il segno di spunta al termine.
  1. Seleziona Solido nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Scegli se vuoi:
      • Nuovo - Crea un nuovo solido
      • Inserisci- Aggiungi a un solido esistente
      • Rimuovi- Sottrai da un solido esistente
      • Interseca- Mantieni l'intersezione di due (o più) solidi
    2. Inserisci una figura per lo spessore del solido.
    3. Se necessario, disattiva l'inversione dell'allineamento, se necessario.
    4. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

      Prima dell'esempio Accorcia a destinazioneDopo l'esempio Accorcia a destinazione

    5. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di avvolgimento e specifica dei punti di ancoraggio

    6. Specifica una misurazione dell'angolo per angolare l'avvolgimento

    7. Attiva/disattiva Direzione opposta angolo, se vuoi.
    8. Attiva/disattiva Direzione opposta spostamento a U, se vuoi.
    9. Inserisci una misura per Direzione opposta spostamento a U, se vuoi.
    10. Attiva/disattiva Direzione opposta spostamento a V, se vuoi.
    11. Inserisci una misura per Spostamento a V, se vuoi.
    12. Inserisci una misura per lo spessore, se vuoi.
    13. Attiva/disattiva Direzione opposta spessore, se vuoi.
    14. Se necessario o se vuoi, per operazioni che aggiungono o rimuovono materiale a una parte esistente, seleziona Ambito unione (o Unisci con tutte) per selezionare le parti a cui unire la nuova parte (aggiuntiva).
  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.
  1. Seleziona Superficie nella parte superiore della finestra di dialogo se non è già selezionato.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Accorcia sulla destinazione per rendere gli strumenti non visibili quando si superano i bordi della destinazione.

      Prima dell'l'applicazione di Accorcia superficie di avvolgimentoDopo l'applicazione di Accorcia superficie di avvolgimento

    2. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di ancoraggio di superficie avvolgimento

  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.
  1. Seleziona Suddividi nella parte superiore della finestra di dialogo.
  2. Regola le impostazioni nella finestra di dialogo Avvolgi in base alle preferenze.
    1. Seleziona l'opzione Specifica punti di ancoraggio per far corrispondere un punto dello strumento alla destinazione, assegnando la posizione.

      Esempio di ancoraggio per suddivisione e avvolgimento

  3. Tocca il segno di spunta per accettare e chiudere la finestra di dialogo.
