Esegui l'offset della curva o dell'anello selezionati su una distanza e una direzione specificate rispetto all'originale.

Scorciatoia: o

Questo video mostrerà come creare un offset per la forma selezionata. Lo strumento di offset compensa la curva o il loop selezionato a una distanza e una direzione specificate rispetto all'originale. Innanzitutto, seleziona lo strumento di offset dalla barra strumenti dello schizzo. Fai clic sulla curva che desideri sfalsare e sposta la freccia, verso l'interno per un offset negativo o verso l'esterno per un offset positivo. Fai doppio clic sulla dimensione e inserisci un valore con la tastiera per creare un offset positivo. Se lo desideri, è possibile creare un offset negativo facendo doppio clic sulla dimensione, inserendo un valore negativo e premendo INVIO. In questo modo si determinerà un offset negativo o verso l'interno.

Se desideri eseguire l'offset di più entità o dell'intero progetto, fai clic sullo strumento di offset e quindi seleziona tutte le entità che desideri combinare insieme. In questo modo l'offset risulterà concatenato. Ora puoi spostare l'intera entità in blocco. Fai doppio clic per inserire un valore preciso nell'offset, quindi premi il tasto INVIO.

Passaggi

  1. Fai clic su Icona dello strumento di offset o premi il tasto O.
  2. Seleziona una o più curve di cui eseguire l'offset.
  3. Indica la direzione (facendo clic sulla freccia di direzione) e immetti il valore della distanza dell'offset.

    Inoltre puoi utilizzare la freccia per trascinare la distanza di offset su un valore specifico o più vicino al valore corretto, quindi digitare il valore finale.

    Nota che per modificare la direzione dell'offset puoi utilizzare anche un valore di distanza negativo.

  4. Premi Invio.
  5. Se necessario, fai clic su curve aggiuntive per impostare altri offset della stessa distanza.

Seleziona una singola entità

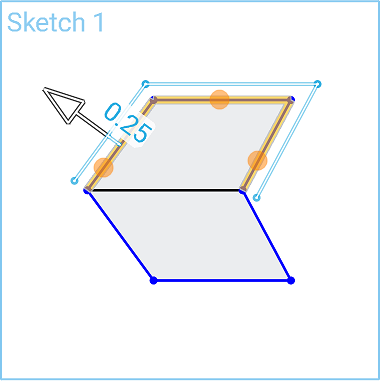

Esempio di selezione di una singola entità da utilizzare con lo strumento Offset

Seleziona un anello con selezione a catena

Esempio di selezione a catena di un loop

Esegui l'offset della curva o dell'anello selezionati su una distanza e una direzione specificate rispetto all'originale.

Passaggi

  1. Tocca Icona dello strumento di offset per selezionare un'entità su cui eseguire l'offset.
  2. Tocca un'altra entità per continuare a selezionare le entità su cui eseguire l'offset.
  3. Per impostare la distanza e la direzione di offset:
    • Tocca e trascina la freccia del manipolatore.

    OPPURE

    • Tocca la freccia per invertire la direzione e tocca un punto qualsiasi per aprire il tastierino numerico e immettere un valore specifico per la distanza.

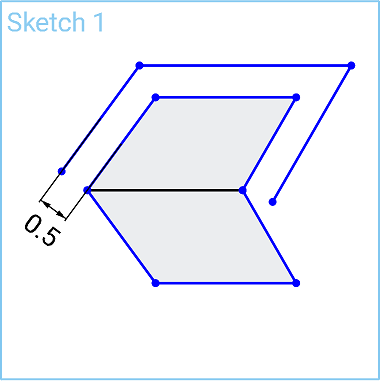

Esempio di strumento Offset in uso, selezione di tre bordi di un'entità dello schizzo

Esempio di strumento Offset in uso, dopo l'offset dei tre bordi di un'entità dello schizzo

Esegui l'offset della curva o dell'anello selezionati su una distanza e una direzione specificate rispetto all'originale.

Passaggi

  1. Tocca Icona dello strumento di offset per selezionare un'entità su cui eseguire l'offset.
  2. Tocca un'altra entità per continuare a selezionare le entità su cui eseguire l'offset.
  3. Per impostare la distanza e la direzione di offset:
    • Tocca e trascina la freccia del manipolatore.

    OPPURE

    • Tocca la freccia per invertire la direzione e tocca un punto qualsiasi per aprire il tastierino numerico e immettere un valore specifico per la distanza.

Esempio di strumento Offset in uso, selezione di tre bordi di un'entità dello schizzo

Esempio di strumento Offset in uso, dopo l'offset dei tre bordi di un'entità dello schizzo
