Crea il riflesso di una o più entità dello schizzo selezionate su una linea specificata. Utilizza lo strumento Specchia in due modi: prima preseleziona le entità da specchiare e poi lo strumento oppure seleziona lo strumento e poi le entità.

Questo video mostra come utilizzare lo strumento schizzo Specchia sulla barra degli strumenti dello schizzo. Lo strumento Specchia crea un riflesso di una o più entità schizzo selezionate su una linea specifica. Per utilizzarlo, prima di tutto fai clic e trascina per selezionare le entità che desideri specchiare. Quindi fai clic sullo strumento schizzo Specchia e poi seleziona la linea che desideri utilizzare per effettuare la specchiatura delle entità dello schizzo. In alternativa, prima di selezionare qualsiasi entità schizzo, puoi fare clic sullo strumento Specchia, selezionare una linea da utilizzare per la specchiatura delle entità e quindi selezionare le entità di cui vuoi eseguire la specchiatura.

Passaggi: Entità preselezionate

  1. Seleziona una o più entità di schizzo.

    Esempio di selezione di una o più entità dello schizzo

  2. Fai clic su Icona dello strumento Specchia (Schizzo). (Viene richiesto di selezionare l'asse di specchiatura).
  3. Seleziona la linea su cui effettuare la specchiatura di: una linea dello schizzo, un piano oppure una faccia o un bordo di una parte.

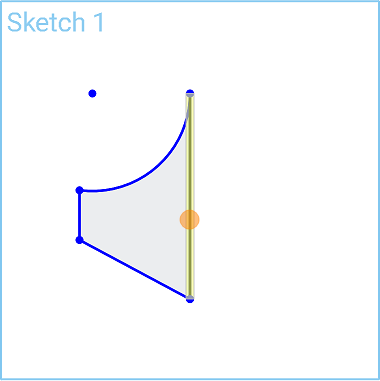

    Esempio di come selezione la linea lungo la quale specchiare lo schizzo

  4. Non appena fai clic sull'asse di specchiatura, lo schizzo si risolve:

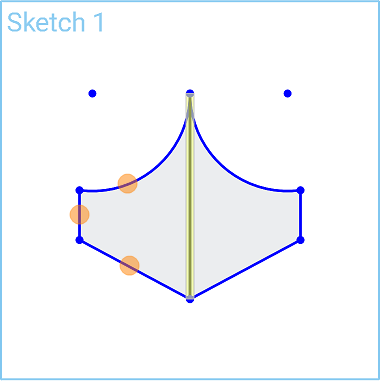

    Esempio di risoluzione dello schizzo dopo aver fatto clic sull'asse di specchiatura

Passaggi: nessuna entità preselezionata

  1. Fai clic su Icona dello strumento Specchia (Schizzo). (Viene richiesto di selezionare un asse di specchiatura).
  2. Seleziona la linea. (Il programma richiede di selezionare le entità.)
  3. Le entità vengono specchiate mentre le selezioni. Al termine, premi ESC per uscire dallo strumento Specchia.

Specchia una o più entità di schizzo selezionate rispetto a una linea specificata.

Puoi utilizzare lo strumento Specchia in due modi:

  • Seleziona lo strumento, quindi la linea speculare e le entità.
  • Pre-seleziona la linea di specchiatura, quindi seleziona lo strumento e infine seleziona le entità da specchiare.

Passaggi

  1. Tocca Icona dello strumento Specchia (Schizzo).
  2. Tocca per selezionare una linea attraverso la quale specchiare.
  3. Tocca per selezionare le entità da specchiare.

Esempio di strumento Specchia (schizzo) in uso, con selezione della linea attorno alla quale viene specchiato lo schizzo

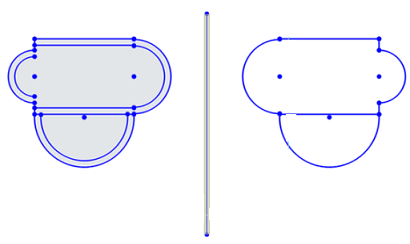

Esempio di strumento Specchia (schizzo) in uso, dopo che lo schizzo è stato specchiato

Passaggi di preselezione

  1. Tocca per selezionare una linea attraverso la quale specchiare.
  2. Tocca Icona dello strumento Specchia (Schizzo).
  3. Tocca per selezionare le entità da specchiare.

Esempio di strumento Specchia (schizzo) in uso, con selezione della linea attorno alla quale viene specchiato lo schizzo

Esempio di strumento Specchia (schizzo) in uso, dopo che lo schizzo è stato specchiato

Specchia una o più entità di schizzo selezionate rispetto a una linea specificata.

Puoi utilizzare lo strumento Specchia in due modi:

  • Seleziona lo strumento, quindi la linea speculare e le entità.
  • Pre-seleziona la linea di specchiatura, quindi seleziona lo strumento e infine seleziona le entità da specchiare.

Passaggi

  1. Tocca Icona dello strumento Specchia (Schizzo) per selezionare lo strumento Specchia.
  2. Tocca per selezionare una linea attraverso la quale specchiare.
  3. Tocca per selezionare le entità da specchiare.

Esempio di strumento Specchia (schizzo) in uso, con selezione della linea attorno alla quale viene specchiato lo schizzo

Esempio di strumento Specchia (schizzo) in uso, dopo che lo schizzo è stato specchiato

Passaggi di preselezione

  1. Tocca per selezionare una linea attraverso la quale specchiare.
  2. Tocca Icona dello strumento Specchia (Schizzo) per selezionare lo strumento Specchia.
  3. Tocca per selezionare le entità da specchiare.

Esempio di strumento Specchia (schizzo) in uso, con selezione della linea attorno alla quale viene specchiato lo schizzo

Esempio di strumento Specchia (schizzo) in uso, dopo che lo schizzo è stato specchiato
