Estendi una linea o un arco fino al primo punto di intersezione o alla prima geometria di delimitazione. Se non è trovata alcuna intersezione o geometria di delimitazione, la linea o l'arco terminano nel punto di rilascio.

Scorciatoia: x

Lo strumento schizzo Estendi è utilizzato per estendere una linea fino al primo punto di intersezione o alla prima geometria vincolante. Se non è trovata alcuna intersezione o geometria vincolante, la linea termina nel punto di rilascio.

Fai clic sullo strumento schizzo Estendi sulla barra strumenti dello schizzo. Seleziona la linea, quindi trascina un punto sulla linea per aumentarne la lunghezza. Rilascia per finire la linea. Nota che puoi anche usare Estendi per accorciare la linea. Fai clic e trascina nella direzione opposta, quindi lascia andare per finire la linea.

Per estendere una linea che interseca la geometria, seleziona la linea, quindi trascina un punto sulla linea per estendere la linea nella geometria della forma chiusa. Quando rilasci il pulsante del mouse, la linea termina sul bordo della geometria. Fai clic e trascina nuovamente per continuare a estendere ulteriormente la linea.

Estendi è utilizzato anche per estendere o completare un arco. Fai clic sull'arco una volta per selezionarlo. Fai clic su una seconda posizione per creare un punto e terminare l'estensione dell'arco. In alternativa, fai doppio clic sul bordo dell'arco oppure seleziona e trascina il bordo dell'arco per completare automaticamente l'arco.

Passaggi

  1. Fai clic su Icona dello strumento Estendi.
  2. Fai clic sulla linea o sull'arco da estendere.
  3. Fai clic su una nuova posizione per l'estremità o estendi fino alla posizione della geometria vincolante (ad esempio un punto o un bordo).

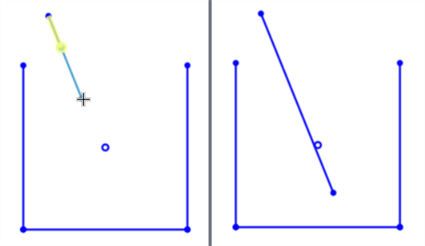

Estendere una linea senza geometria intersecante

Estendere una linea senza geometria intersecante

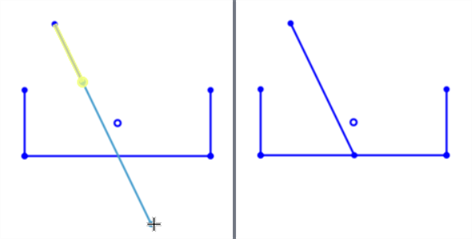

Estendere una linea con geometria intersecante

Estendere una linea con geometria intersecante

Estendere un arco

  1. Fai clic sull'arco per selezionarlo:

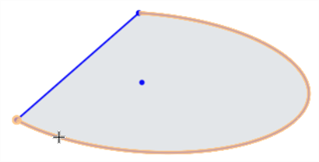

    Selezione dell'arco da estendere

  2. Fai clic su una seconda posizione per creare un punto e terminare l'estensione:

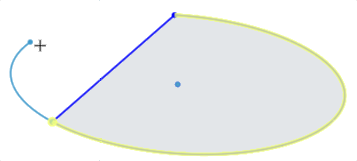

    Estendere l'arco

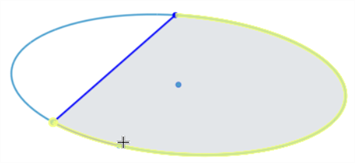

In alternativa fai doppio clic sul bordo dell'arco oppure seleziona e trascina il bordo dell'arco per completare automaticamente l'arco estendendolo alla geometria vincolante. Nell'esempio seguente, l'ellissi è completata.

Estendere l'arco fino alla geometria delimitante

Estendi una linea fino al primo punto di intersezione o geometria vincolante. Se il programma non trova alcuna intersezione o geometria vincolante, la linea termina al punto di rilascio.

Passaggi

  1. Tocca Icona dello strumento Estendi per selezionare la linea o l'arco da estendere.
  2. Tocca Icona dello strumento Estendi per impostare la nuova posizione per il punto finale della linea o dell'arco.

Se viene trovata una geometria intersecante, l'estensione si aggancia a tale geometria.

Estendere una linea senza geometria intersecante

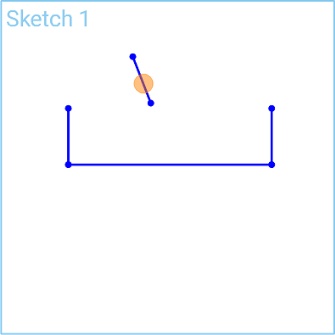

Esempio di strumento Estendi in uso, prima che l'estensione venga utilizzata su una linea

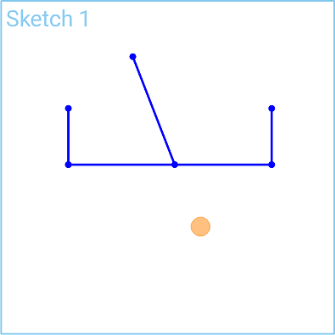

Esempio di strumento Estendi in uso, dopo che l'estensione è stata utilizzata su una linea

Estendere una linea con geometria intersecante

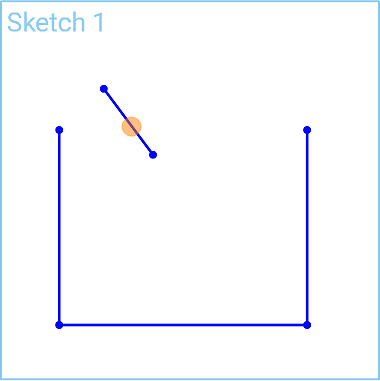

Esempio di estensione di una linea con geometria intersecante, prima dell'estensione di una linea

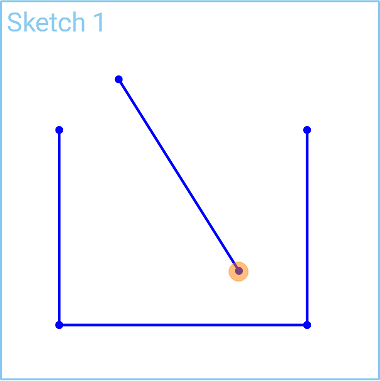

Esempio di estensione di una linea con geometria intersecante, dopo l'estensione della linea

Estendi una linea fino al primo punto di intersezione o geometria vincolante. Se il programma non trova alcuna intersezione o geometria vincolante, la linea termina al punto di rilascio.

Passaggi

  1. Tocca Icona dello strumento Estendi per selezionare la linea o l'arco da estendere.
  2. Tocca Icona dello strumento Estendi per impostare la nuova posizione per il punto finale della linea o dell'arco.

Se viene trovata una geometria intersecante, l'estensione si aggancia a tale geometria.

Estendere una linea senza geometria intersecante

Esempio di strumento Estendi in uso, prima che l'estensione venga utilizzata su una linea

Esempio di strumento Estendi in uso, dopo che l'estensione è stata utilizzata su una linea

Estendere una linea con geometria intersecante

Esempio di estensione di una linea con geometria intersecante, prima dell'estensione di una linea

Esempio di estensione di una linea con geometria intersecante, dopo l'estensione della linea
