Disegna una nuova geometria della costruzione o converti la geometria esistente in geometria della costruzione. Le geometrie della costruzione sono entità di schizzo utilizzate nella creazione di altre geometrie ma non utilizzate nella creazione di funzioni.

Scorciatoia: q (per attivare e disattivare lo stato di costruzione)

Nella barra strumenti dello schizzo:

Barra strumenti dello schizzo con l'icona dello strumento Costruzione evidenziata

Disegna una nuova geometria della costruzione o converti la geometria esistente in geometria della costruzione. Le geometrie della costruzione sono entità di schizzo utilizzate nella creazione di altre geometrie ma non utilizzate nella creazione di funzioni.

Lo strumento schizzo Costruzione consente di disegnare una nuova geometria della costruzione o convertire la geometria esistente in geometria della costruzione. Le geometria della costruzione sono entità dello schizzo utilizzate nella creazione di altre geometrie, ma non utilizzate nella creazione di funzioni.

È possibile adottare due approcci quando si disegna la geometria della costruzione. Prima di tutto, disegna le entità dello schizzo, quindi seleziona l'entità dello schizzo e infine seleziona lo strumento schizzo Costruzione nella barra strumenti dello schizzo. Questa procedura converte lo schizzo in una costruzione.

Il secondo approccio consiste nel selezionare prima lo strumento di costruzione, quindi selezionare l'entità dello schizzo che desideri creare, in questo caso un cerchio con punto centrale; quindi fai clic e trascina per creare il cerchio come costruzione.

Passaggi

Nel disegnare la geometria della costruzione, si possono adottare due approcci:

  • Disegna prima le entità di schizzo, seleziona le entità di schizzo da attivare, quindi seleziona Icona dello strumento costruzione:
  • Seleziona Icona dello strumento costruzione, quindi uno strumento schizzo e disegna le entità dello schizzo in modalità Costruzione:

Suggerimenti

  • Seleziona Icona dello strumento costruzione, quindi uno strumento schizzo per creare la geometria della costruzione.
  • Seleziona le entità dello schizzo e quindi Icona costruzione per attivare e disattivare la modalità di costruzione.

Nella barra strumenti dello schizzo:

Esempio con l'icona dello strumento Costruzione cerchiata in arancione

Se si è in uno schizzo, lo strumento Costruzione si trova a destra dell'icona dello strumento funzione.

  1. Esegui uno schizzo con una nuova geometria costruttiva o converti la geometria esistente in geometria di costruzione.
  2. Seleziona l'entità dello schizzo che desideri inserire in modalità di costruzione.
  3. Quindi, con l'entità dello schizzo desiderata selezionata, seleziona lo strumento Costruzione per impostare l'entità come costruzione.

Per qualsiasi entità in modalità costruzione può anche essere disattivata la modalità costruzione nello stesso modo.

In alternativa, seleziona lo strumento Costruzione, quindi inizia lo schizzo in modalità di costruzione.

Lo strumento Costruzione funziona per tutte le entità dello schizzo. Di seguito sono riportati alcuni esempi.

Esempio di strumento Costruzione in uso

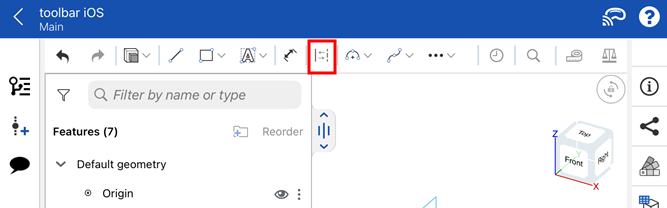

Nella barra strumenti dello schizzo:

Esempio con l'icona dello strumento Costruzione cerchiata in arancione

Se si è in uno schizzo, lo strumento Costruzione si trova a destra dell'icona dello strumento funzione.

  1. Esegui uno schizzo con una nuova geometria costruttiva o converti la geometria esistente in geometria di costruzione.
  2. Seleziona l'entità dello schizzo che desideri inserire in modalità di costruzione.
  3. Quindi, con l'entità dello schizzo desiderata selezionata, seleziona lo strumento Costruzione per impostare l'entità come costruzione.

Per qualsiasi entità in modalità costruzione può anche essere disattivata la modalità costruzione nello stesso modo.

In alternativa, seleziona lo strumento Costruzione, quindi inizia lo schizzo in modalità di costruzione.

Lo strumento Costruzione funziona per tutte le entità dello schizzo. Di seguito sono riportati alcuni esempi.

Esempio di strumento Costruzione in uso
