Arco a 3 punti
Crea lo schizzo di un arco definendo i due punti finali e quindi il punto del raggio.
Arco a 3 punti: desktop
Scorciatoia: A
Esempio di video
Trascrizione video

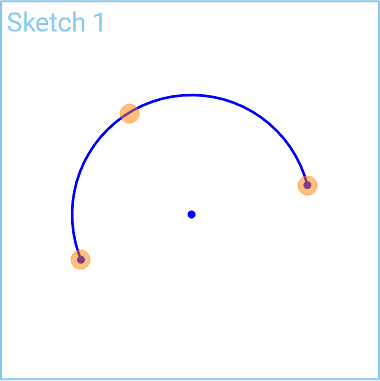

Lo strumento schizzo arco a 3 punti consente di disegnare un arco definendo i due punti finali e quindi il punto del raggio.
Fai clic sulla funzione Schizzo nella barra delle funzioni per creare un nuovo schizzo. Seleziona un piano nell'area grafica.
Fai clic sullo strumento schizzo arco a 3 punti nella barra strumenti dello schizzo. Fai clic per stabilire il punto di inizio dell'arco, fai clic per stabilire il punto finale dell'arco, quindi fai clic ancora una volta per stabilire il raggio dell'arco. Se necessario, subito dopo la creazione dell'arco inserisci un valore numerico per il raggio e premi invio sulla tastiera per dimensionare l'arco.
Passaggi
- FaI clic su
per impostare il punto di inizio. - Fai clic su per impostare il secondo punto.
- Fai clic su per impostare il raggio (oppure fai clic e trascina per impostare il punto di inizio, rilascia per impostare il secondo punto e fai clic per impostare il raggio).
- Se necessario, subito dopo la creazione dell'arco inserisci un valore numerico (o digita "=#" per inserire una variabile) per il raggio, quindi premi invio. In questo modo l'arco è dimensionato senza che sia necessario utilizzare lo strumento di dimensione.
Per inserire una variabile in qualsiasi campo di dimensione dopo che la geometria è già stata tracciata, il segno uguale (=) non è necessario. Digita "#" per inserire una variabile.
Suggerimenti
- Per creare un semicerchio, fai clic per creare i punti finali dell'arco, quindi sposta il cursore fino a quando i punti finali e il punto medio si uniscono automaticamente in una linea retta ed è visualizzata la deduzione automatica. Fai clic per completare la creazione del semicerchio.
Arco a 3 punti: iOS
Crea lo schizzo di un arco definendo i due punti finali e quindi il punto del raggio.
Passaggi
- Tocca per impostare il primo punto finale dell'arco.
- Per impostare il secondo punto finale dell'arco, tocca nuovamente o tocca e trascina, quindi rilascia.
- Per impostare il raggio dell'arco, tocca nuovamente o tocca e trascina, quindi rilascia.
Suggerimenti
- Per creare un semicerchio, fai clic per creare i punti finali dell'arco, quindi sposta il cursore fino a quando i punti finali e il punto medio si uniscono automaticamente in una linea retta ed è visualizzata la deduzione automatica. Fai clic per completare la creazione del semicerchio.
Arco a 3 punti: Android
Crea lo schizzo di un arco definendo i due punti finali e quindi il punto del raggio.
Passaggi
- Tocca per impostare il primo punto finale dell'arco.
- Per impostare il secondo punto finale dell'arco, tocca nuovamente o tocca e trascina, quindi rilascia.
- Per impostare il raggio dell'arco, tocca nuovamente o tocca e trascina, quindi rilascia.
Suggerimenti
- Per creare un semicerchio, fai clic per creare i punti finali dell'arco, quindi sposta il cursore fino a quando i punti finali e il punto medio si uniscono automaticamente in una linea retta ed è visualizzata la deduzione automatica. Fai clic per completare la creazione del semicerchio.
