Creare nervature in più posizioni di una parte in base a uno schizzo.

Lo strumento di funzionalità Rib consente di creare nervature in parti in più posizioni sulla base di uno schizzo. Prima di creare le nervature, create le linee di Sketch su cui si basano le nervature, Sketch 2 in questo esempio. Lo schizzo utilizza la faccia anteriore del riquadro come piano dello schizzo.

Fai clic sullo strumento di funzionalità Nervatura nella barra degli strumenti. Seleziona il profilo dello schizzo. Fai clic sul campo Parti nella finestra di dialogo e seleziona la Parte a cui sono applicate le nervature.

Per la direzione di estrusione della nervatura, selezionate Normale al piano di schizzo. Immettete un valore di spessore della nervatura nella finestra di dialogo.

Seleziona Draft per applicare un rastremo su entrambi i lati della nervatura. Specificate il grado nel campo Angolo di sformo. Fate clic sull'icona Direzione opposta per invertire la direzione dello sformo.

Nel caso di curve di schizzo che non si intersecano con la parte, selezionare Estendi profili alla parte per estendere la curva di schizzo alla parte.

Fai clic sul segno di spunta per accettare le nuove nervature.

  1. Fai clic sull'icona Rib ().

    Finestra di dialogo Nervatura

  2. Seleziona le curve dello schizzo da cui creare nervature.

    Esempio di selezione delle curve dello schizzo da cui creare nervature

  3. Seleziona le parti in cui incorporare le nervature.
  4. Specifica lo spessore desiderato della nervatura.

    Esempio del passaggio 4 di creazione di una nervatura specificando lo spessore della nervatura

  5. Indica come estendere la nervatura: normale (perpendicolare) al piano dello schizzo della nervatura o parallela al piano di schizzo. Se necessario, utilizza le frecce direzionali Icona freccia in direzione opposta per invertire la direzione.

    6. La nervatura deve trovarsi interamente entro i limiti della parte o l'operazione fallirà.

    Esempio di creazione di una nervatura, con l'indicazione di come estendere la nervatura

    Esempio di creazione di una nervatura, con l'indicazione di come estendere la nervatura

  6. Seleziona Draft per applicare un rastremo su entrambi i lati della nervatura. Specificate il grado nel campo Angolo di sformo. Fate clic sull'icona Direzione opposta () per invertire la direzione del tiraggio.

    Esempio di nervatura con bozza applicata

  7. Nel caso di curve di schizzo che non si intersecano con la parte, seleziona Estendi i profili alla parte per estendere la curva di schizzo alla parte. Le linee sono estese, gli archi sono estesi da linee rette dalle estremità dell'arco:

    Esempio di curva dello schizzo

  8. Usa Unisci nervature per aggiungere le nervature alla parte esistente. Deseleziona questa casella per creare singole nuove parti delle nervature.

    Esempio di uso di Unisci per aggiungere le nervature a una parte esistente

  9. Fai clic sull'icona del segno di spunta (Icona Accetta segno di spunta).

Estendi la nervatura normale al piano dello schizzo:

Esempio di nervatura normale al piano dello schizzo

Estendi la nervatura parallela al piano dello schizzo:

Esempio di nervatura parallela al piano dello schizzo

Estende il profilo schizzo fino al bordo della parte:

Esempio di nervatura che estende il profilo dello schizzo allo spigolo della parte

Unisce le nervature con la parte e con altre intersecanti:

Esempio di unione delle nervature con la parte e con altre parti intersecanti

Esempio di unione delle nervature con la parte e con altre parti intersecanti

Creare nervature in più posizioni di una parte in base a uno schizzo.

Passaggi

  1. Strumento Tap Rib Icona dello strumento funzione Nervatura

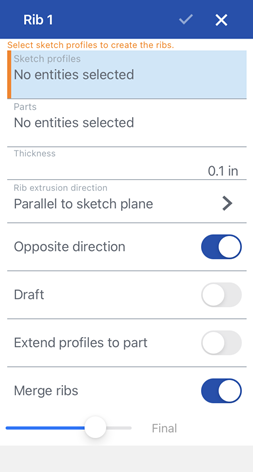

    Finestra di dialogo Nervatura

  2. Seleziona le curve dello schizzo da cui creare nervature.
  3. Seleziona le parti per incorporare le nervature.
  4. Specifica lo spessore desiderato della nervatura.
  5. Indica come estendere la nervatura:
    • Normale al piano di schizzo - perpendicolare al piano di schizzo
    • Parallelo al piano schizzo - parallelo al piano dello schizzo
  6. Se necessario, puoi attivare/disattivare Direzione opposta per cambiare la direzione della nervatura.
  7. Facoltativamente, attiva Bozza applicare un cono su entrambi i lati della costola. Specificate il grado nel campo Angolo di sformo. Attiva/disattiva Direzione opposta per invertire la direzione del progetto.
  8. Se necessario, puoi attivare/disattivare Estendi i profili alla parte - nel caso di curve dello schizzo che non si intersecano con la parte, questo estenderà le curve dello schizzo alla parte. Le linee sono estese, gli archi sono estesi da linee rette dalle estremità dell'arco.
  9. Se necessario, puoi attivare/disattivare Unisci nervature per aggiungere le nervature alla parte esistente. Lascia le nervature unite per creare singole nuove parti delle nervature.

Esempio

  1. Tocca lo strumento Rib. Icona dello strumento funzione Nervatura
  2. Seleziona le curve dello schizzo da cui creare nervature.

    Esempio di strumento nervatura in uso, selezione delle curve dello schizzo

  3. Seleziona le parti per incorporare le nervature.

    Esempio di strumento Nervatura in uso, dopo la creazione delle nervature

  4. Specifica lo spessore desiderato della nervatura.

    5. La nervatura deve trovarsi interamente entro i limiti della parte o l'operazione fallirà.

  5. Indica come estendere la nervatura: normale (perpendicolare) al piano dello schizzo nervatura o parallelo al piano dello schizzo. Se necessario, puoi usare l'interruttore attiva/disattiva Direzione opposta.
  6. Facoltativamente, attiva Bozza applicare un cono su entrambi i lati della costola. Specificate il grado nel campo Angolo di sformo. Attiva/disattiva Direzione opposta per invertire la direzione del progetto.

    Esempio di nervatura con bozza applicata

  7. Nel caso di curve di schizzo che non si intersecano con la parte, seleziona Estendi i profili alla parte per estendere la curva di schizzo alla parte. Le linee sono estese, gli archi sono estesi da linee rette dalle estremità dell'arco:

    Esempio della funzione Estendi profili alla parte

  8. Attiva Unisci nervature per aggiungere le nervature alla parte esistente.
  9. Tocca il segno di spunta.

    Esempio di nervature unite su una parte

Creare nervature in più posizioni di una parte in base a uno schizzo.

Passaggi

  1. Tocca lo strumento Rib. Icona dello strumento funzione Nervatura

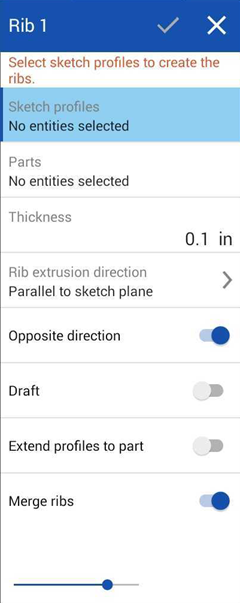

    Finestra di dialogo Rib: Android

  2. Seleziona le curve dello schizzo da cui creare nervature.
  3. Seleziona le parti per incorporare le nervature.
  4. Specifica lo spessore desiderato della nervatura.
  5. Indica come estendere la nervatura:
    • Normale al piano di schizzo - perpendicolare al piano di schizzo
    • Parallelo al piano schizzo - parallelo al piano dello schizzo
  6. Se necessario, puoi attivare/disattivare Direzione opposta per cambiare la direzione della nervatura.
  7. Facoltativamente, attiva Bozza applicare un cono su entrambi i lati della costola. Specificate il grado nel campo Angolo di sformo. Attiva/disattiva Direzione opposta per invertire la direzione del progetto.
  8. Se necessario, puoi attivare/disattivare Estendi i profili alla parte - nel caso di curve dello schizzo che non si intersecano con la parte, questo estenderà le curve dello schizzo alla parte. Le linee sono estese, gli archi sono estesi da linee rette dalle estremità dell'arco.
  9. Se necessario, puoi attivare/disattivare Unisci nervature per aggiungere le nervature alla parte esistente. Lascia le nervature unite per creare singole nuove parti delle nervature.

Esempio

  1. Tocca lo strumento Rib. Icona dello strumento funzione Nervatura
  2. Seleziona le curve dello schizzo da cui creare nervature.

    Esempio di strumento nervatura in uso, selezione delle curve dello schizzo

  3. Seleziona le parti per incorporare le nervature.

    Esempio di strumento Nervatura in uso, dopo la creazione delle nervature

  4. Specifica lo spessore desiderato della nervatura.

    5. La nervatura deve trovarsi interamente entro i limiti della parte o l'operazione fallirà.

  5. Indica come estendere la nervatura: normale (perpendicolare) al piano dello schizzo nervatura o parallelo al piano dello schizzo. Se necessario, puoi usare l'interruttore attiva/disattiva Direzione opposta.
  6. Facoltativamente, attiva Bozza applicare un cono su entrambi i lati della costola. Specificate il grado nel campo Angolo di sformo. Attiva/disattiva Direzione opposta per invertire la direzione del progetto.

    Esempio di nervatura con bozza applicata

  7. Nel caso di curve di schizzo che non si intersecano con la parte, seleziona Estendi i profili alla parte per estendere la curva di schizzo alla parte. Le linee sono estese, gli archi sono estesi da linee rette dalle estremità dell'arco:

    Esempio della funzione Estendi profili alla parte

  8. Attiva Unisci nervature per aggiungere le nervature alla parte esistente.
  9. Tocca il segno di spunta.

    Esempio di nervature unite su una parte
