Onshape consente di rilasciare parti configurate e di trattare ogni configurazione come un oggetto revisionabile unico.

To release a configuration directly, set the desired configuration inputs in the Part Studio or assembly, then right-click the configured part or instance and select Release. The currently active configured part is displayed by default in the Create Release candidate dialog.

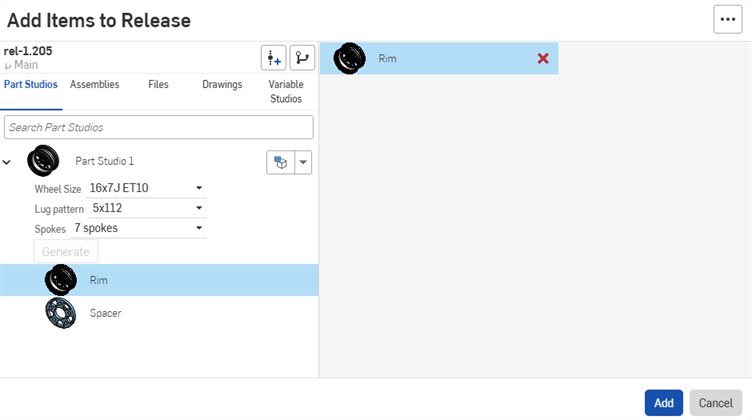

You can release only that configuration or add additional configured parts by clicking the icon at the top of the dialog to open the Add Items to Release dialog:

This dialog works the same as the Insert parts and assemblies dialog:

1. Seleziona e modifica i dati di configurazione desiderati per creare una parte configurata.
   • Click the Set to last viewed configuration dropdown () to select the last active configuration in the source element, or select Reset to default to set all inputs to their default values.
2. Click Generate to build the configured part or assembly.
3. Fai clic sulla parte appena generata per aggiungerla alla versione di pre-rilascio. È possibile generare e includere più configurazioni di ciascuna parte in un singolo rilascio.
4. Fai clic su Aggiungi per completare il flusso di lavoro e tornare alla finestra di dialogo Crea versione di pre-rilascio.

To remove undesired objects from the Release candidate, click the red X next to the object.

Quando rilasci una o più configurazioni di una parte, solo quelle specifiche configurazioni rilasciate saranno disponibili per il riutilizzo dalla versione rilasciata. Altre configurazioni di tale parte dovranno essere rilasciate separatamente. Analogamente, quando inserisci una versione rilasciata di una parte configurata, inserisci un oggetto specifico rilasciato e non sarà consentito modificare i dati di configurazione immessi.

Le configurazioni escluse sono trattate come se avessero valori predefiniti. I pacchetti di rilascio e i riferimenti di revisione utilizzano questi valori predefiniti. Se le condizioni di visibilità impediscono l'uso del valore predefinito, è utilizzato il primo valore visibile.

Assiemi contenenti parti configurate

Il rilascio di un assieme contenente parti configurate rilascia solo le configurazioni specifiche di ciascuna parte a cui fa riferimento l'assieme. Non vengono rilasciate configurazioni aggiuntive a meno che non vengano aggiunte come descritto sopra.

---
