Accoppiamento parallelo

Passaggi

1. Fai clic su .
2. Seleziona due mate connector (impliciti o espliciti).



3. Per imporre limiti al movimento dell'accoppiamento, fai clic su Limiti e fornisci le distanze minima e massima per lo spostamento relativo dei mate connector.

   I limiti sono visualizzati nell'area grafica come linee tratteggiate con barre alle estremità. Le linee tratteggiate rappresentano la direzione e la distanza del movimento e le linee continue rappresentano il limite.

   Se a un accoppiamento sono applicati uno o più limiti, l'icona dell'Indicatore limite di accoppiamento è visibile a destra dell'accoppiamento nell'elenco Funzioni di accoppiamento.

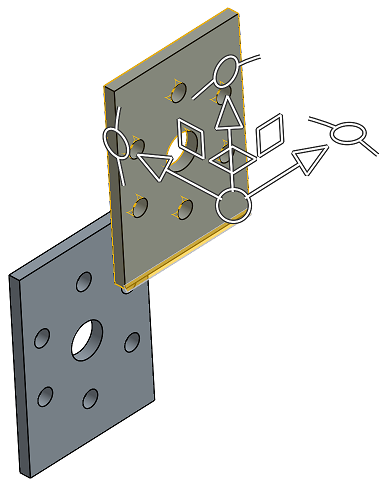

4. Fai clic sull'entità per accedere al manipolatore.
5. Fai clic e trascina le varie maniglie manipolatore per vedere quali movimenti sono consentiti; nota che l'Accoppiamento parallelo consente alle entità di tradurre liberamente nelle direzioni X, Y e Z e che le entità sono in grado di ruotare liberamente attorno all'asse Z mentre l'Accoppiamento mantiene paralleli i Mate connector.

Modifica di un mate connector

Una volta creato un Accoppiamento tra due mate connector espliciti o impliciti, puoi modificare ciascuno dei mate connector:

1. Apri la finestra di dialogo Accoppiamento. Nell'esempio seguente, l'accoppiamento fissato è utilizzato come esempio. Il processo è simile per tutti gli accoppiamenti, a eccezione dell'accoppiamento tangente che non utilizza mate connector.



2. Fai clic sull'icona del mate connector (). Si apre la finestra di dialogo del Mate connector, in cui è possibile modificare il tipo di origine, l'entità di origine, l'allineamento, la posizione, la direzione dell'asse primario e l'orientamento dell'asse secondario del mate connector:

La modifica dei mate connector dalla finestra di dialogo Accoppiamento è limitata ai mate connector impliciti o espliciti presenti nell'assieme corrente. I mate connector presenti in Part Studio, sottoassiemi o documenti collegati devono essere modificati nella loro posizione originale.

Passaggi

1. Tocca .
2. Conferma che Parallelo sia selezionato nel campo Tipo di accoppiamento.
3. Seleziona due mate connector (impliciti o espliciti) da utilizzare.
4. Facoltativamente, tocca Limiti per impostare i limiti di distanza per il movimento.
5. Puoi anche toccare per invertire l'asse principale, ossia l'orientamento Z delle istanze.
6. Puoi anche toccare per riorientare l'asse secondario; ruota di 90 gradi l'orientamento del quadrante (nel piano XY) delle istanze con un tocco.
7. Tocca il segno di spunta.

Tocca e trascina O Utilizza Manipolatore triade per spostare una delle parti. Nota che l'accoppiamento parallelo consente alle parti di tradurre liberamente nelle direzioni X, Y e Z e che le parti possono ruotare liberamente attorno all'asse Z mentre l'Accoppiamento mantiene paralleli i Mate connector.

Passaggi

1. Tocca .
2. Conferma che Parallelo sia selezionato nel campo Tipo di accoppiamento.
3. Seleziona due mate connector (impliciti o espliciti) da utilizzare.
4. Facoltativamente, tocca Limiti per impostare i limiti di distanza per il movimento.
5. Puoi anche toccare per invertire l'asse principale, ossia l'orientamento Z delle istanze.
6. Puoi anche toccare per riorientare l'asse secondario; ruota di 90 gradi l'orientamento del quadrante (nel piano XY) delle istanze con un tocco.
7. Tocca il segno di spunta.

Tocca e trascina O Utilizza manipolatore Triade per spostare una delle parti. Nota che l'accoppiamento parallelo consente alle parti di tradurre liberamente nelle direzioni X, Y e Z e che le parti sono in grado di ruotare liberamente attorno all'asse Z mentre l'Accoppiamento mantiene paralleli i Mate connector.
