Viste con nome

Per creare una vista e assegnarvi un nome, in modo da poter recuperarla per un uso successivo:

1. Ruota il modello nella vista desiderata. Ad esempio:



2. Facoltativamente, seleziona Attiva prospettiva e/o fare zoom ottimizzato. Puoi anche sezionarla (attiva la vista in sezione) e regolare il sezionamento.

   La vista prospettica mostra la distanza relativa dal punto di vista al modello e crea un punto di fuga mentre il punto di vista (o fotocamera immaginaria)  si avvicina al modello.

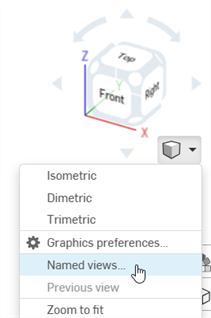

3. Accedi al menu Strumenti di visualizzazione e seleziona Viste con nome:

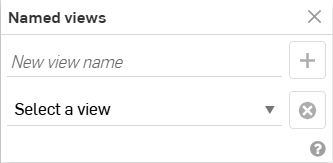

4. Nella finestra di dialogo, inserisci nel primo campo il nome che vuoi assegnare alla vista:



5. Fai clic sull'icona con il segno più.
6. Nota che la vista (nome) viene salvata nel campo successivo:

Puoi creare tutte le viste con nome che desideri per area di lavoro.

Per eliminare una vista con nome:

1. Seleziona la vista nel secondo campo:
2. Fai clic sull'icona .

Per aprire la finestra di dialogo Viste con nome, utilizza i tasti di scelta rapida: Maiusc+V. Questo apre la finestra di dialogo accanto al cubo a discesa Visualizza, a meno che la finestra di dialogo Viste con nome non sia stata precedentemente riposizionata. In quel caso, si apre nella sua posizione precedente.

Se l'immagine si trova in una posizione che corrisponde a una vista con nome al momento dell'apertura della finestra di dialogo vista con nome, tale vista sarà automaticamente selezionata nel menu a discesa della finestra di dialogo.

Puoi creare e nominare viste da utilizzare in un secondo momento all'interno di un'area di lavoro. Le viste con nome catturano la prospettiva, la scala dello zoom e l'orientamento della vista attuale.

Per creare una vista e assegnarvi un nome, in modo da poter recuperarla per un uso successivo:

1. Ruota il tuo modello nella vista desiderata, ad esempio:

2. Facoltativamente, tocca il View cube (mostrato sopra a sinistra della freccia blu), seleziona Attiva prospettiva e/o fare zoom ottimizzato. Puoi anche sezionarla (attiva la vista in sezione) e regolare il sezionamento.

   La vista prospettica mostra la distanza relativa dal punto di vista al modello e crea un punto di fuga mentre il punto di vista (o fotocamera immaginaria)  si avvicina al modello.

3. Accedi al menu View cube toccando il View cube, tocca Viste con nome:



4. Nella finestra di dialogo, inserisci un nome per la vista nel primo campo oppure tocca Seleziona una vista per selezionare una vista precedentemente salvata:



5. Tocca il segno di spunta.

Per eliminare una vista con nome:

1. Tocca Seleziona una vista nel secondo campo della finestra di dialogo Viste con nome.
2. Scorri il dito da destra a sinistra sulla vista desiderata per eliminarla.
