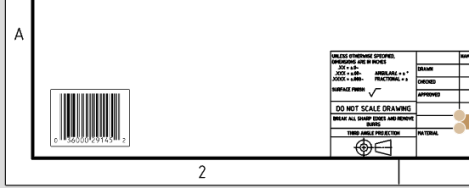

È possibile inserire e ridimensionare immagini JPG, PNG e GIF su un foglio di disegno, come un logo e codici QRe a barre.

1. Fai clic su .

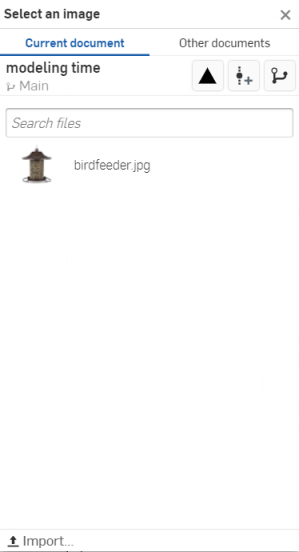

2. Nella finestra di dialogo visualizzata inserisci una frase di ricerca per individuare un file immagine o seleziona un file dall'elenco.

Inoltre puoi fare clic su Sfoglia documenti nella finestra di dialogo per cercare un documento che ha un file immagine già caricato. Inserire un'immagine da un altro documento Onshape (di cui sei proprietario o che è stato condiviso con te) copia l'immagine.



Se non è elencata alcuna immagine, usa l'opzione Importa nella parte inferiore della finestra di dialogo per inserirne una nel documento.

3. Fai clic e trascina il cursore del mouse per posizionare l'immagine nell'area grafica. (Le proporzioni dell'immagine vengono mantenute.)
4. Fai clic e trascina il cursore del mouse per riposizionare l'immagine.

Non è necessario fare clic direttamente sul punto quando è visibile. Mentre sposti il mouse per posizionare l'immagine, noterai linee sottili e tratteggiate mentre il cursore passa vicino ad altre entità. Si tratta di linee di deduzione a cui è possibile allineare l'immagine; è sufficiente fare clic quando visualizzi la linea per allineare l'immagine a tale linea.

Suggerimenti

• Le immagini vengono inserite senza bordi visibili. Per mostrare (o nascondere) i bordi di tutte le immagini nei disegni contemporaneamente, utilizza il menu contestuale dell'immagine (Mostra bordi dell'immagine/Nascondi i bordi dell'immagine).
• Fai clic con il pulsante destro del mouse per accedere alle proprietà dell'immagine, in cui puoi specificare su quale foglio includere l'immagine, nonché visualizzare i riferimenti se l'immagine è stata inserita da un altro documento.



• Apri il documento da cui è inserito un'immagine o un file di disegno (immagine o .DXF/.DWG): fai clic con il pulsante destro del mouse sull'immagine e seleziona Apri documento collegato.
• L'eliminazione di una scheda Immagine da un documento comporta la rimozione dell'immagine dal disegno al successivo aggiornamento.
• L'inserimento di un'immagine in un disegno importato tramite la pagina Documenti crea un'immagine non collegata. L'eliminazione dell'immagine dalla pagina Documenti e quindi l'aggiornamento dell'area di lavoro del disegno non rimuove l'immagine dal disegno.

---
