Onshape ti aiuta a identificare errori e potenziali problemi con gli indicatori di errore.
Tipi di indicatori di errore
- Colore nell'elenco funzioni - Quando si verifica un problema relativamente a una funzione, è possibile che venga visualizzato testo arancione nell'elenco funzioni e nel titolo della finestra di dialogo.
- Quando il problema riguarda un singolo campo, come una voce non valida in un campo numerico, tale campo viene delineato in rosso. Se il problema riguarda una selezione, è rosso nell'elenco di selezione e anche l'entità della parte o l'entità di schizzo corrispondente è rossa:
- Passaggio del cursore del mouse - Quando vedi testo arancione nell'elenco funzioni, passa il cursore del mouse sopra il testo per ottenere un riepilogo del problema.
- Evidenziatura dimensione - Il colore viene utilizzato per indicare lo stato del vincolo della dimensione: il nero indica una dimensione guida e il grigio chiaro indica una dimensione guidata. Nell'immagine sottostante, la dimensione guida si trova nella parte superiore dello schizzo e la dimensione guidata è nella parte inferiore.

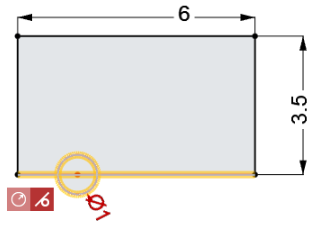

- Colori dei vincoli - I vincoli normalmente sono visualizzati come un quadrato grigio con un'icona nera all'interno. Quando si verifica un problema in un vincolo, questo viene visualizzato come un quadrato rosso con un'icona bianca.
- Notifiche - Quando si verifica un errore generale di sistema, viene visualizzata una notifica in un piccolo riquadro nella parte superiore dell'interfaccia utente.
- Entità svincolate - Quando un'entità è in uno stato di errore e rossa, l'entità diventa una tonalità più scura di rosso se la selezioni:
