Ottieni una misurazione tra punti, linee, archi e cerchi in un disegno.

Scelta rapida: [

Passaggi

  1. Fai clic su Icona dello strumento Misura (nell'angolo in basso a destra del disegno) per aprire la finestra di dialogo Misura in un disegno.

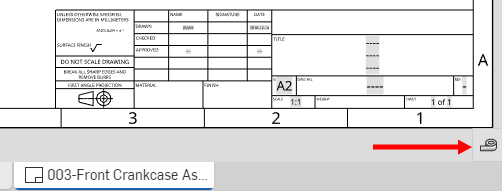

    Posizione dell'icona dello strumento Misura

    Finestra di dialogo Misura

  2. Seleziona l'entità da misurare o più entità tra cui misurare.

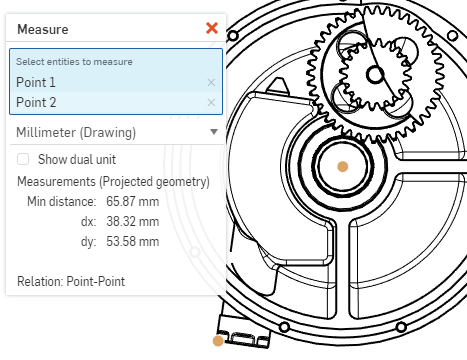

    Esempio di selezione di entità da misurare

  3. Seleziona l'unità di misura dal menu a discesa: le unità predefinite del documento sono indicate da (Disegno). Questo è particolarmente utile per gli utenti con autorizzazione di sola visualizzazione, per ricavare le misurazioni nelle unità necessarie.
  4. Facoltativamente, scegli di mostrare unità duplici, se vuoi. Una seconda misura appare accanto alla prima misurazione:

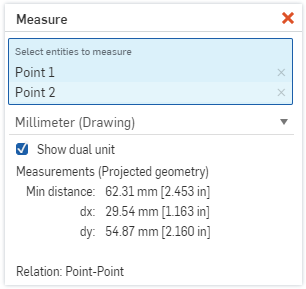

    Esempio di abilitazione di Mostra unità duplici nella finestra di dialogo Misura

  5. Le misurazioni della geometria proiettata vengono visualizzate nella finestra di dialogo e vengono indicati gli assi.
  6. Viene mostrato il tipo di relazione, ad esempio, da punto a punto, come mostrato in alto.
  7. Fai clic sulla x rossa per chiudere la finestra di dialogo.
