Informazioni sulle proprietà del disegno e sulle proprietà del foglio
Un disegno ha proprietà e metadati impostabili in un unico punto perché sia possibile applicarli all'intero disegno. Queste proprietà riguardano elementi come i valori predefiniti di unità e precisione, i valori predefiniti delle dimensioni, i valori predefiniti delle annotazioni, i valori predefiniti delle viste, i valori predefiniti della geometria della costruzione, i valori predefiniti di formattazione e i valori predefiniti delle tabelle. I metadati del disegno sono accessibili separatamente e consentono di specificare elementi come nome, descrizione, numero di parte, revisione, stato, disegno effettuato da, approvatore e qualsiasi proprietà personalizzata creata da te o dalla tua azienda. Queste impostazioni predefinite si applicano all'intero disegno, indipendentemente dal numero di fogli presenti nel disegno.
I fogli dispongono anche di proprietà che è possibile impostare. Esse vengono impostate per singolo foglio e includono impostazioni come: Scala, Formato, Dimensione e Riferimento (ovvero la parte o il Part Studio di riferimento nel foglio). Le proprietà del foglio non hanno alcuna rilevanza per le proprietà del disegno.
Accedere ai metadati

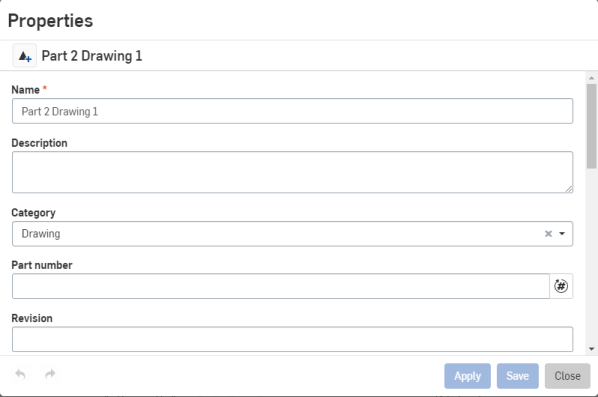

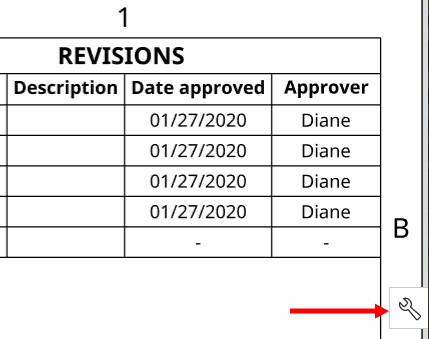

Fai clic con il pulsante destro del mouse sulla scheda Disegno e seleziona Proprietà per accedere alla finestra di dialogo Proprietà. Ricorda che questi metadati si applicano all'oggetto Disegno stesso.
Accedere alle proprietà del foglio

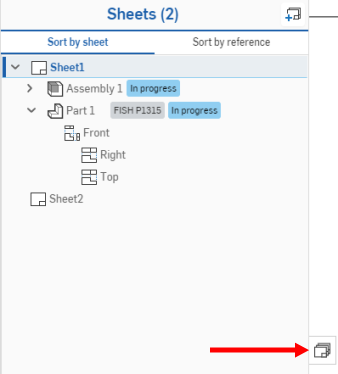

Fai clic con il pulsante destro del mouse su un foglio nel riquadro Foglio e seleziona Proprietà:
Accedere alle proprietà del disegno

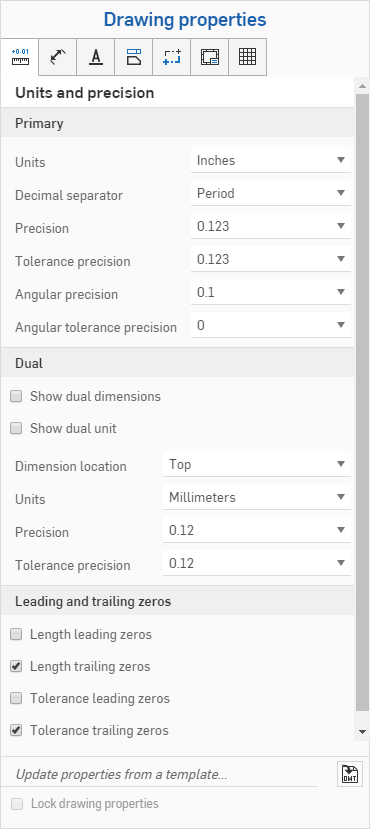

Fai clic sull'icona sul lato destro della finestra di disegno, circa a metà:
