Traccia lo schizzo di un'ellissi, una parabola o un'iperbole definendo i punti di inizio, il punto finale e il punto di controllo, oltre che un valore rho.
Esempio video
Trascrizione video
Lo strumento Schizzo conico consente di disegnare un'ellissi, una parabola o un'iperbole definendo i punti di inizio, il punto finale e il punto di controllo, oltre che un valore rho.
Fai clic sulla funzione Schizzo nella barra delle funzioni per creare un nuovo schizzo. Seleziona un piano nell'area grafica.
Fai clic sullo strumento Schizzo conico nella barra strumenti dello schizzo. Fai clic su una posizione nell'area grafica per posizionare il punto di inizio. Fai clic su una seconda posizione nell'area grafica per posizionare il punto finale. Fai clic sul terzo punto di controllo per determinare la forma conica. È visualizzata la casella delle dimensioni rho. Inserisci un valore maggiore di 0 ma minore di 1. Un valore di 0,5 produce una parabola. Valori superiori a 0,5 producono un'iperbole. I valori inferiori a 0,5 producono un'ellissi.
Premi invio sulla tastiera per completare la geometria dello schizzo conico.
Passaggi
- Fai clic su
. - Fai clic per indicare un punto di inizio.
- Fai clic per indicare un punto finale.
- Se necessario, subito dopo la creazione della conica inserisci un valore numerico (o digita "=#" per inserire una variabile) per il valore rho, quindi premi invio. Ciò consente di dimensionare la conica senza che sia necessario utilizzare lo strumento di dimensione.
- Fai clic per indicare un punto di controllo.
- Se non è stato immesso un valore rho durante il passaggio 3a precedente, il campo della dimensione rho si apre automaticamente. Immetti un valore rho.

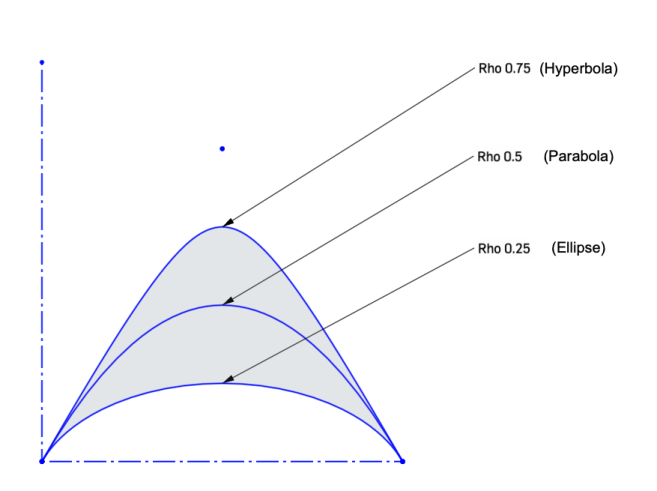

Ad esempio, vari valori di rho producono forme diverse:
Per inserire una variabile in qualsiasi campo di dimensione dopo che la geometria è già stata tracciata, il segno uguale (=) non è necessario. Digita # per inserire una variabile.
- Un valore maggiore di 0,5 produce una forma iperbolica
- Un valore di 0,5 produce una forma parabolica
- Meno di 0,5 produce una forma ellittica
