Modifica le parti unendo parti o superfici insieme (Unione), rimuovendo una parte/superficie da una destinazione (Sottrai) o calcolando l'intersezione tra due o più parti o superfici (Interseca).

La Funzione booleana consente di combinare, sottrarre o intersecare parti o superfici. Le parti devono intersecarsi affinché l'applicazione di Booleano avvenga correttamente. Non funziona con due parti autonome. Nell'esempio di queste tre parti cilindriche, seleziona lo strumento Booleano nella barra delle funzioni. Per unire le parti (Unione nella finestra di dialogo), seleziona le parti o le superfici da combinare e fai clic sul segno di spunta.

Per rimuovere parti o superfici, seleziona Sottrai nella finestra di dialogo Booleano. Seleziona le parti o le superfici da sottrarre nell'area grafica. Fai clic su Destinazione nella finestra di dialogo Booleano e seleziona la parte o la superficie utilizzata come destinazione nell'area grafica. In questo esempio la Parte 3, il cilindro inferiore, è la destinazione. Seleziona Offset, quindi seleziona una o più facce per creare uno spazio tra le parti. Inserisci una distanza di offset e, se necessario, fai clic sulla freccia per eseguire l'offset nella direzione opposta. In alternativa, seleziona Esegui offset su tutto per applicare l'offset su tutte le parti rimosse dalle parti rimanenti.

Per intersecare le parti, seleziona Interseca nella finestra di dialogo Booleano e seleziona tutte le parti o le superfici che costituiranno la base per l'intersezione.

Seleziona Mantieni strumenti se desideri mantenere le parti o le superfici originali. Mantieni strumenti è disponibile in tutte e 3 le opzioni booleane: Unione, Sottrai e Interseca.

Al termine, fai clic sul segno di spunta per accettare la nuova Funzione booleana.

  1. Fai clic su .

    menu di dialogo booleano

  2. Seleziona un tipo di operazione:
    • Unione: unisci parti o superfici.
    • Sottrai: rimuovi le parti, consentendo un offset tra parti o superfici, se vuoi.
    • Interseca: unisci parti o superfici, conservando il materiale solo dove sono presenti intersezioni.
  3. Seleziona gli strumenti.

    • Mantieni strumenti (opzionale) - Seleziona l'opzione per mantenere la parte e le entità superficiali originali oppure deselezionala per rimuoverle dal Part Studio.

      Quando si eseguono successive operazioni booleane sullo strumento, Onshape ricorda la selezione precedente per Mantieni strumenti.

Se l'operazione è Sottrai, seleziona anche:

  • Destinazioni: la parte o la superficie su cui intervieni

  • Offset (opzionale) - Crea uno spazio tra le facce selezionate e le parti o le superfici rimanenti. Le opzioni di offset aggiuntive sono:

    • Esegui offset su tutto - Crea uno spazio tra tutte le parti sottratte e le parti o le superfici rimanenti. Quando l'opzione è selezionata, l'opzione Facce su cui eseguire l'offset non è richiesta e non è disponibile.

    • Facce su cui eseguire l'offset - Seleziona le facce su cui eseguire l'offset. Questa opzione non è obbligatoria e non è disponibile quando è selezionato Esegui offset su tutto.

    • Distanza di offset - Inserisci la misurazione della distanza di offset.

    • Direzione opposta - Attiva la freccia per invertire la direzione dell'offset.

    • Riapplica raccordo - Mantieni l'opzione selezionata per applicare il raccordo oppure deselezionala per rimuoverlo.

Fai clic su Icona Accetta segno di spunta per accettare.

Booleano per unire.

Prima:

esempio di entità prima di utilizzare lo strumento Booleano per unire parti Booleano per unire (prima)

Dopo:

esempio di entità dopo aver utilizzato lo strumento Booleano per unire parti Booleano per unire (dopo)

Booleano per rimuovere le parti.

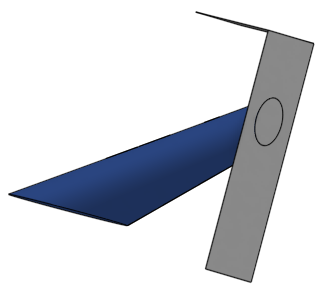

Prima:

esempio di entità prima di utilizzare lo strumento Booleano per rimuovere parti Esempio di sottrazione booleana (prima)

Dopo:

esempio di entità dopo aver utilizzato lo strumento Booleano per rimuovere parti Esempio di sottrazione booleana (dopo)

Booleano per rimuovere le parti e applicare un offset tra le parti (o superfici).

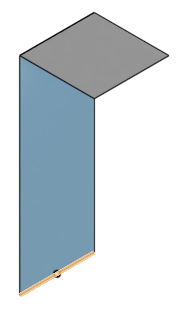

Prima:

esempio di entità prima di utilizzare lo strumento Booleano per rimuovere le parti e applicare un offset tra le parti

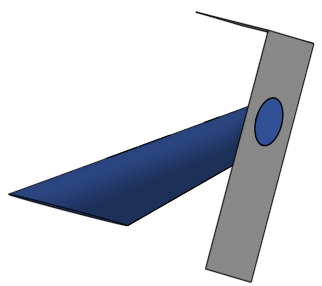

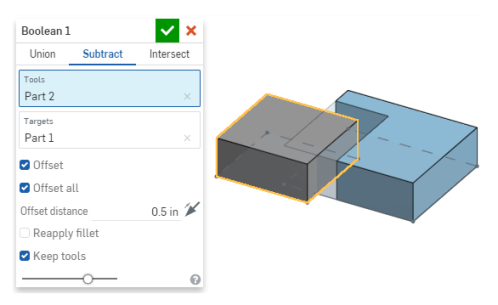

Dopo:

esempio di entità dopo aver utilizzato lo strumento Booleano per rimuovere le parti e applicare un offset tra le parti

Booleano per unire parti o superfici, conservando il materiale solo se esiste una geometria sovrapposta.

Prima:
esempio di entità prima dell’uso dello strumento Booleano per unire parti e mantenere il materiale solo dove esiste una geometria sovrapposta

Dopo:

esempio di entità dopo aver utilizzato lo strumento Booleano per unire parti e mantenere il materiale solo dove esiste una geometria sovrapposta

  • Con l'opzione Sottrai, puoi utilizzare la casella di controllo Mantieni strumenti per conservare le parti o le superfici utilizzate per tagliare l'entità principale. Questo è utile quando si creano parti o superfici su misura nel Part Studio.
  • Usa l'opzione Interseca per conservare solo il materiale che interseca le parti o le superfici selezionate.
  • Quando parti o superfici vengono unite e di conseguenza alcune entità non esistono più, gli attributi dell'entità precedentemente selezionata (ad esempio il nome della parte) vengono preservati.

Modifica le parti unendo parti o superfici insieme (Unione), rimuovendo una parte/superficie da una destinazione (Sottrai) o calcolando l'intersezione tra due o più parti o superfici (Interseca).

  1. Tocca Strumento booleano.

    Icona dello strumento Booleano

    Finestra di dialogo Booleano

  2. Seleziona un tipo di operazione:
    • Unione: unisci parti o superfici
    • Sottrai: rimuovi parti o superfici
    • Interseca: unisci parti o superfici, conservando il materiale solo dove sono presenti intersezioni.
  3. Seleziona gli strumenti.

    Se l'operazione è Sottrai , seleziona anche:

    • Destinazioni
    • Offset (opzionale)

    • Mantieni strumenti (opzionale)

      Quando selezioni Offset, selezioni anche le facce su cui applicare l'offset, la distanza di offset, la direzione dell'offset e, facoltativamente, disattivi la riapplicazione del raccordo.

    Se l'operazione è Interseca, seleziona anche:

    • Mantieni strumenti (opzionale)
  4. Tocca il segno di spunta.

Booleano per unire parti o superfici.

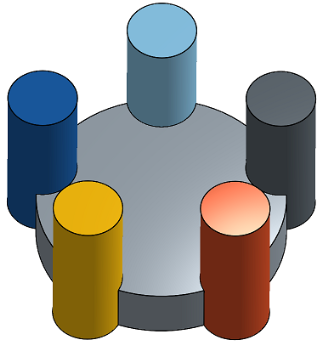

Prima:

Esempio prima dell'unione booleana

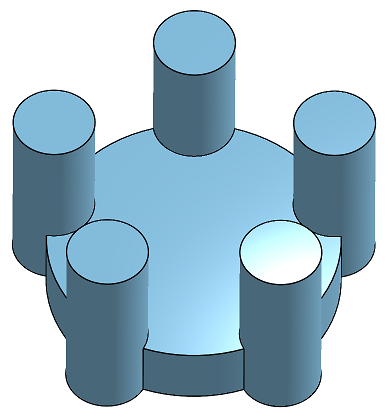

Dopo:

Esempio dopo l'unione booleana

Booleano per rimuovere parti o superfici.

Prima:

Esempio prima della sottrazione booleana

Dopo:

Esempio dopo la sottrazione booleana

Booleano per unire parti o superfici, conservando il materiale solo dove sono presenti intersezioni.

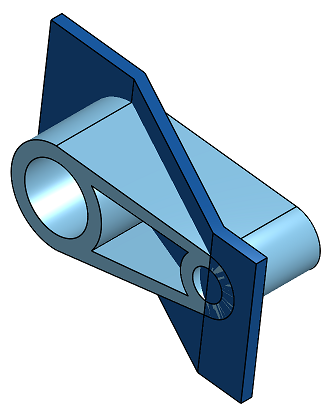

Prima:

Esempio prima dell'intersezione booleana

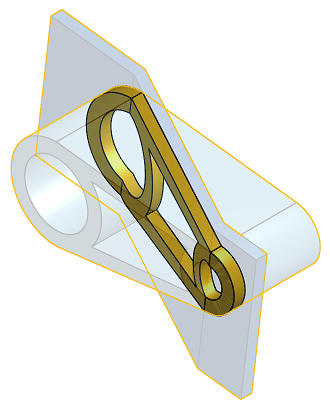

Durante:

Esempio durante l'intersezione booleana

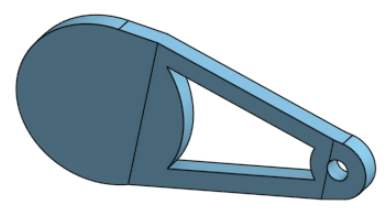

Dopo:

Esempio dopo l'intersezione booleana

  • Con l'opzione Sottrai, puoi utilizzare la casella di controllo Mantieni strumenti per conservare le parti o le superfici utilizzate per tagliare l'entità principale. Questo è utile quando si creano parti o superfici su misura nel Part Studio.
  • Usa l'opzione Interseca per mantenere solo il materiale che interseca le parti selezionate.
  • Quando parti o superfici vengono unite e di conseguenza alcune entità non esistono più, gli attributi dell'entità precedentemente selezionata (ad esempio il nome della parte) vengono preservati.

Modifica le parti unendo parti o superfici insieme (Unione), rimuovendo una parte/superficie da una destinazione (Sottrai) o calcolando l'intersezione tra due o più parti o superfici (Interseca).

  1. Tocca Strumento booleano.

    Icona dello strumento Booleano

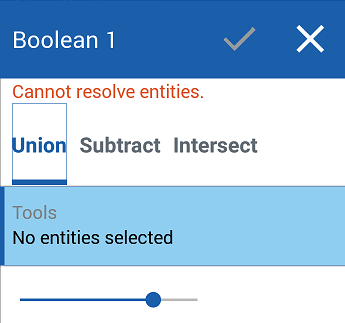

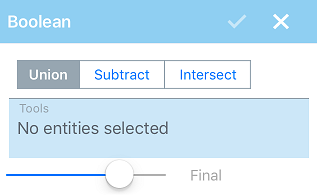

    Esempio di finestra di dialogo Booleano

  2. Seleziona un tipo di operazione:
    • Unione: unisci parti o superfici
    • Sottrai: rimuovi parti o superfici
    • Interseca: unisci parti o superfici, conservando il materiale solo dove sono presenti intersezioni.
  3. Seleziona gli strumenti.

    Se l'operazione è Sottrai , seleziona anche:

    • Destinazioni
    • Offset (opzionale)

    • Mantieni strumenti (opzionale)

      Quando selezioni Offset, selezioni anche le facce su cui applicare l'offset, la distanza di offset, la direzione dell'offset e, facoltativamente, disattivi la riapplicazione del raccordo.

    Se l'operazione è Interseca, seleziona anche:

    • Mantieni strumenti (opzionale)
  4. Tocca il segno di spunta.

Booleano per unire parti o superfici.

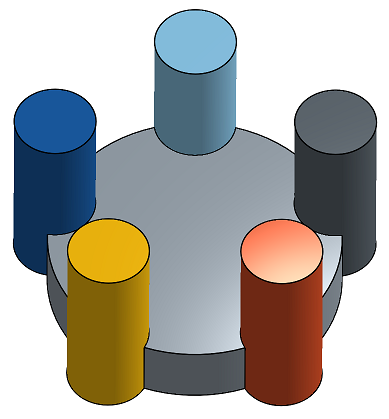

Prima:

Esempio prima dell'utilizzo dell'unione booleana per unire parti

Dopo:

Esempio dopo l'utilizzo dell'unione booleana per unire parti

Booleano per rimuovere parti o superfici.

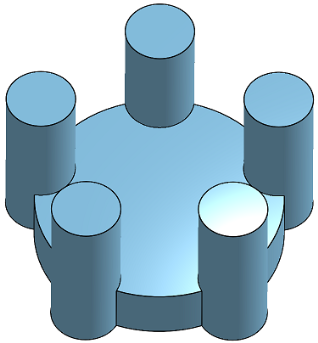

Prima:

Esempio prima di utilizzare la sottrazione booleana per rimuovere parti

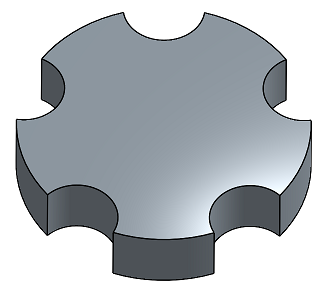

Dopo:

Esempio dopo l'utilizzo della sottrazione booleana per rimuovere parti

Booleano per unire parti o superfici, conservando il materiale solo dove sono presenti intersezioni.

Prima:

Esempio prima di utilizzare l'intersezione booleana per unire parti

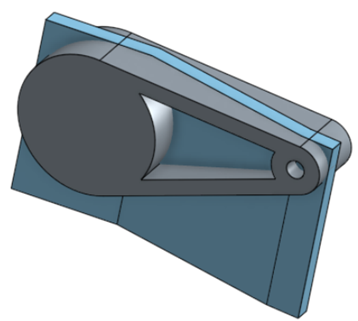

Durante:

Esempio durante l'utilizzo dell'intersezione booleana per unire parti

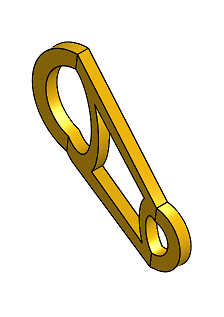

Dopo:

Esempio dopo l'utilizzo dell'intersezione booleana per unire parti

  • Con l'opzione Sottrai, puoi utilizzare la casella di controllo Mantieni strumenti per conservare le parti o le superfici utilizzate per tagliare l'entità principale. Questo è utile quando si creano parti o superfici su misura nel Part Studio.
  • Usa l'opzione Interseca per mantenere solo il materiale che interseca le parti selezionate.
  • Quando parti o superfici vengono unite e di conseguenza alcune entità non esistono più, gli attributi dell'entità precedentemente selezionata (ad esempio il nome della parte) vengono preservati.
