Visualizzazione dei modelli con AR vista

La vista AR è una funzionalità di Onshape che consente di visualizzare i modelli in un ambiente fisico attraverso l'uso della realtà aumentata. In questa modalità di visualizzazione, puoi posizionare e visualizzare un modello (parte o assieme) nel tuo spazio fisico.

La visualizzazione AR è supportata quando si utilizza Onshape su una piattaforma iOS. È disponibile nei Part Studio e negli Assiemi.

La visualizzazione AR è di sola visualizzazione e non è quindi possibile modificare il modello. Tuttavia, puoi posizionare il modello nell'area di visualizzazione, ruotarlo e visualizzarlo da tutti i lati, nonché vedere le ombre sotto i modelli.

Accesso alla visualizzazione AR in un Part Studio

Assicurati che Onshape disponga delle autorizzazioni per utilizzare la fotocamera del dispositivo. Con una parte in un Part Studio:

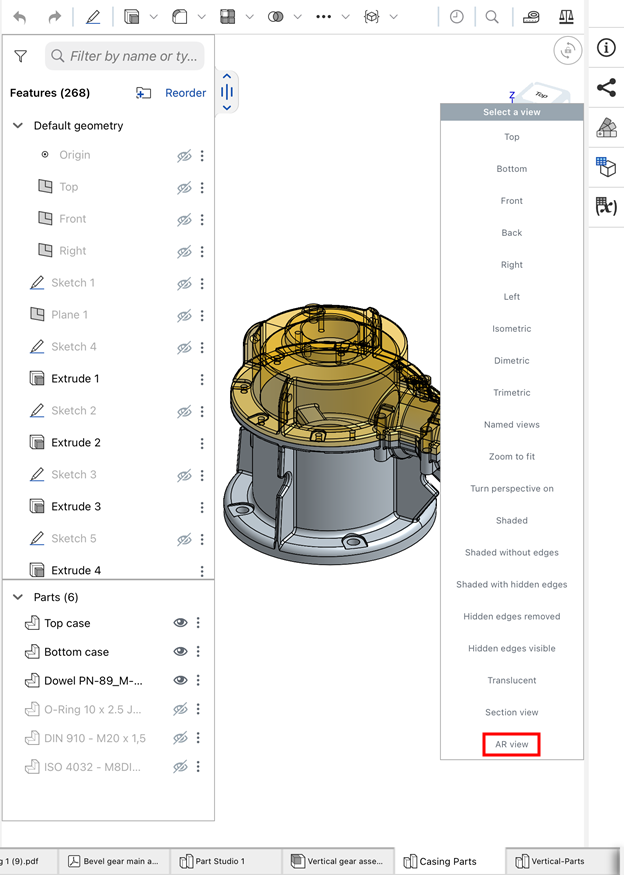

Tocca il View cube.
Seleziona la vista AR dall'elenco delle opzioni.
Con la vista AR abilitata, puoi vedere ogni oggetto verso cui è puntata la fotocamera. Sposta il dispositivo in modo da visualizzare una superficie piana. Il piano inferiore del modello è utilizzato per orientare il modello sulla parte superiore della superficie. Il piano suolo è indicato da un riquadro blu chiaro.

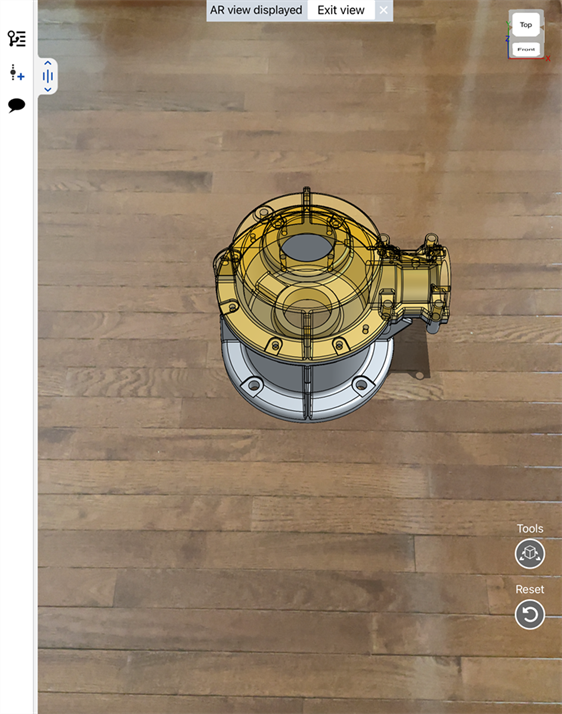

Tocca una posizione nella vista in cui posizionare la parte. Una volta posizionata, l'indicatore del piano terra scompare.
1. Trascina con due dita per ruotare la parte in posizione.
2. Avvicina e allontana due dita per ingrandire e rimpicciolire.
3. Tocca e trascina per traslare la posizione dell'oggetto.
4. Tocca due volte per ripristinare la parte nella vista AR.
5. Nell'elenco Funzioni, fai clic sull'icona a forma di occhio () accanto a qualsiasi parte per attivarne la visibilità (mostra/nascondi).
6. Fai clic sul menu a tre punti per Nascondere altri schizzi (dall'elenco Caratteristiche) o Nascondi altre parti (dall'elenco Parti).
7. Se Part Studio dispone di configurazioni, queste sono visibili sopra l'elenco delle funzionalità nella vista AR. È possibile selezionare una qualsiasi delle configurazioni esistenti.

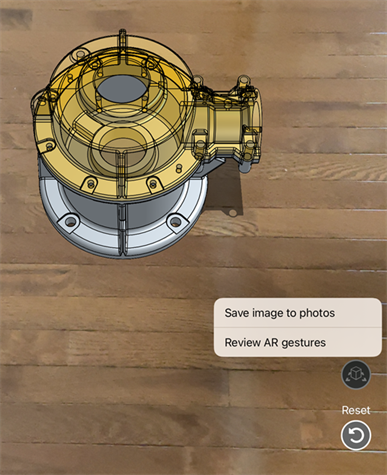

Fai clic sul pulsante Strumenti per accedere alle seguenti opzioni di menu:
1. Salva immagine in Foto: salva la visualizzazione corrente nell'applicazione Foto sul tuo dispositivo mobile.
2. Rivedi i gesti AR: apre un banner nella parte inferiore dello schermo per esaminare i gesti AR che è possibile utilizzare sullo schermo.
Fai clic sul pulsante Reimposta per reimpostare il posizionamento se desideri ripristinare il posizionamento del modello.
Una volta terminata la visualizzazione della parte nella vista AR, tocca Esci dalla vista nella parte superiore della finestra o il comando nel menu View cube.

Accedere alla realtà aumentata visualizzazione in un assemblaggio

Assicurati che Onshape disponga delle autorizzazioni necessarie per utilizzare la fotocamera del dispositivo. Con una parte o un assieme in un Assieme:

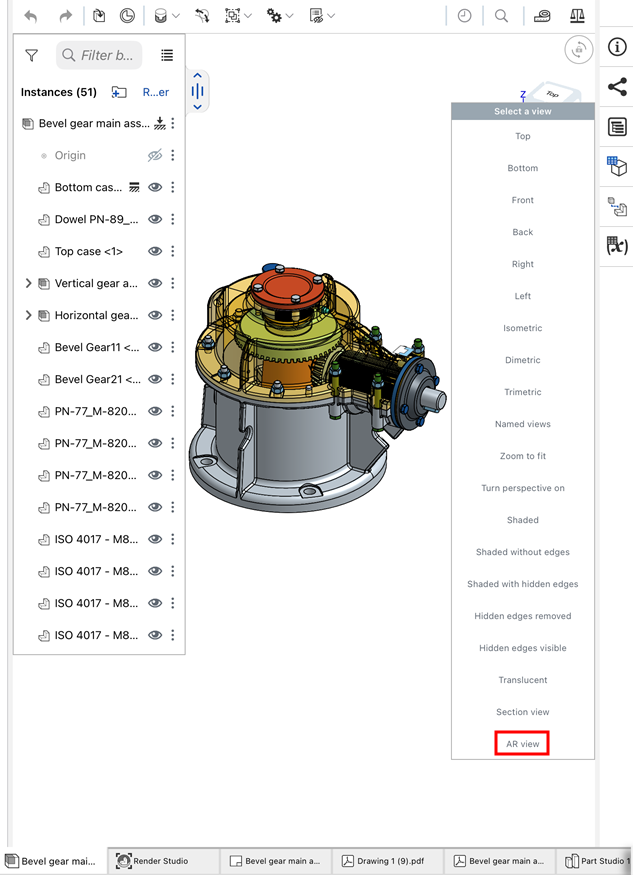

Tocca il View cube.
Seleziona la vista AR dall'elenco delle opzioni.
Con la vista AR abilitata, puoi vedere ogni oggetto verso cui è puntata la fotocamera. Sposta il dispositivo in modo da visualizzare una superficie piana. Il piano inferiore del modello è utilizzato per orientare il modello sulla parte superiore della superficie. Il piano suolo è indicato da un riquadro blu chiaro.

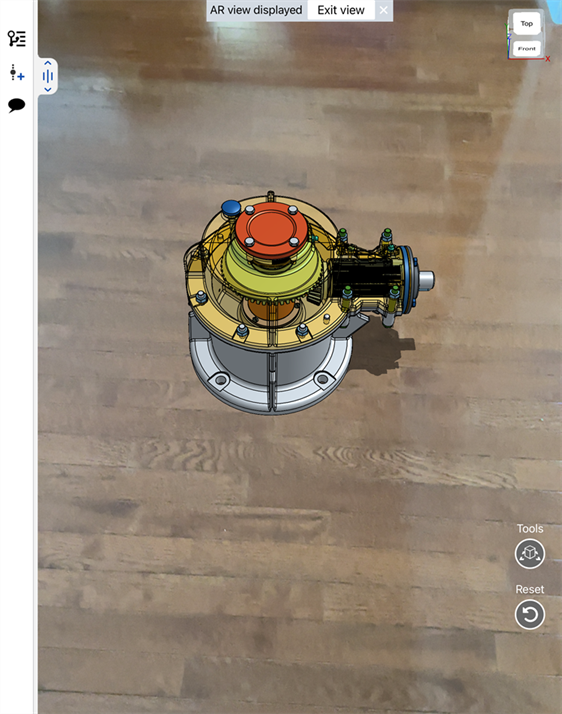

Tocca una posizione nella vista in cui collocare la parte o l'assieme. Effettuato il posizionamento, l'indicatore del piano suolo scompare.
1. Trascina con due dita per ruotare la parte in posizione.
2. Avvicina e allontana due dita per ingrandire e rimpicciolire.
3. Tocca e trascina per traslare la posizione dell'oggetto.
4. Tocca due volte per ripristinare la parte nella vista AR.
5. Nell'elenco Istanze, fai clic sull'icona a forma di occhio () accanto a qualsiasi istanza per attivarne la visibilità (mostra/nascondi).
6. Fai clic sul menu a tre punti per nascondere altre istanze, nascondere tutte le istanze o mostrare tutte le istanze (se ci sono istanze nascoste).
7. Se l'assieme dispone di configurazioni, queste sono visibili sopra l'elenco delle istanze nella vista AR. È possibile selezionare una qualsiasi delle configurazioni esistenti.

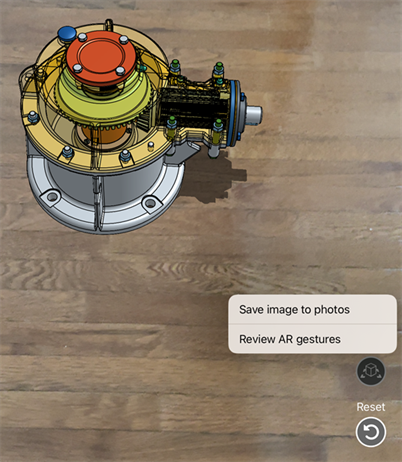

Fai clic sul pulsante Strumenti per accedere alle seguenti opzioni di menu:
1. Salva immagine in Foto: salva la visualizzazione corrente nell'applicazione Foto sul tuo dispositivo mobile.
2. Rivedi i gesti AR: apre un banner nella parte inferiore dello schermo per esaminare i gesti AR che è possibile utilizzare sullo schermo.
Fai clic sul pulsante Reimposta per reimpostare il posizionamento se desideri ripristinare il posizionamento del modello.

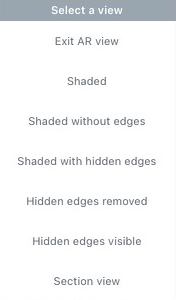

Al termine della visualizzazione nella vista AR, tocca Exit View nella parte superiore della finestra o seleziona Exit AR opzione di visualizzazione nel menu Visualizza cubo:

Vista in sezione

Create una vista di sezione posizionando una linea del piano di taglio e specificando una direzione. Per creare una vista in sezione nella vista AR:

Dopo aver posizionato una parte, selezionare un connettore piano, accoppiamento planare o accoppiamento.
Tocca il cubo Visualizza nell'angolo superiore destro dell'area grafica, quindi seleziona Vista in sezione dal menu:
Sul piano, sull'accoppiamento planare o sul connettore di accoppiamento selezionato viene visualizzato un manipolatore di trascinamento. Utilizzatelo per regolare l'aspetto della vista in sezione.
Per disattivare la visualizzazione in sezione, tocca nuovamente il cubo Visualizza e seleziona Disattiva la visualizzazione in sezione.

Usare l'AR per adattare la geometria del modello alla geometria del mondo reale

Puoi anche adattare la geometria modellata alla geometria del mondo reale importando l'ambiente reale in un Part Studio come parte composita.

Importa l'ambiente utilizzando l'opzione Importa da scansione.
Nel modello di documento, scegli una delle seguenti procedure:
1. Apri il Part Studio del modello e inserisci la parte composita scansionata come parte derivata. Quindi disponi o allinea manualmente il modello sopra la parte derivata.
2. Apri l'Assieme del modello e inserisci il Part Studio. Usa Accoppiamenti per riposizionare l'istanza scansionata rispetto alla mesh scansionata.
Una volta effettuato l'allineamento, usa Vista AR per individuare l'area scansionata nello spazio reale. Il modello è posizionato in base alla posizione e all'orientamento del Part Studio o alla sua collocazione configurata nell'Assieme.
