Disponibile in: Schizzo, Part Studio

L'analisi della connessione valuta o riporta la connessione tra curve e superfici in uno schizzo o in un Part Studio. Seleziona due curve, facce o una combinazione delle due, per analizzare se la connessione soddisfa la continuità G0, G1, G2 e/o G3. I punti finali con più connessioni non vengono analizzati.

  1. In un Part Studio fai clic sull'icona Mostra strumenti di analisi () nell'angolo inferiore destro dell'interfaccia.

  2. Dal menu, seleziona Analisi connessione per aprire la finestra di dialogo Analisi connessione:

    Finestra di dialogo Analisi connessione

  3. Seleziona le curve o le superfici da analizzare. La finestra di dialogo si popola automaticamente con i risultati dopo la selezione, insieme agli indicatori coordinati per colore nell'area grafica:

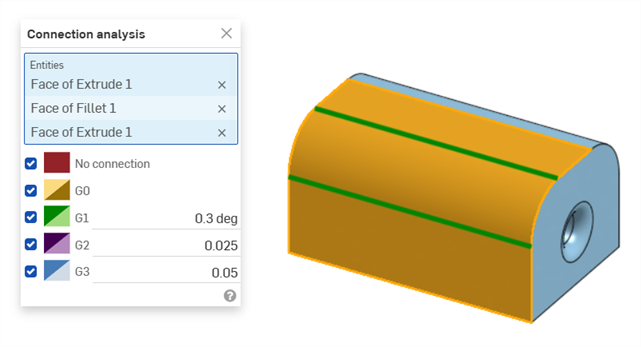

    Esempio di analisi connessione

L'analisi della superficie mostra la continuità lungo il bordo tra le due facce selezionate (mostrata in basso a sinistra). L'analisi della curva mostra la continuità nel punto di connessione tra le due curve selezionate (mostrata in basso a destra). I bordi e i punti sono codificati per colori, in base alla rispettiva continuità:

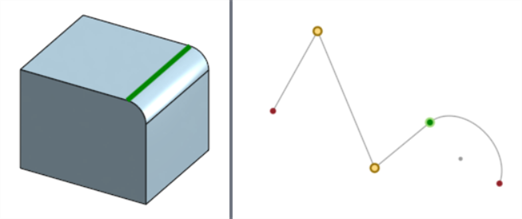

Analisi connessione di facce e curve

  • 2 facce:

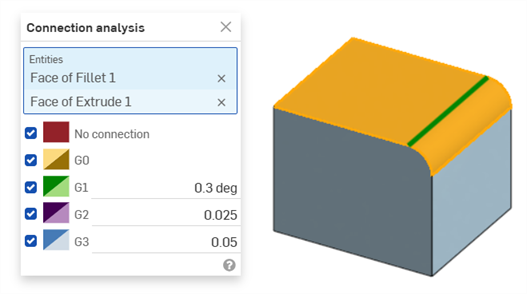

    Esempio di analisi connessione: 2 facce

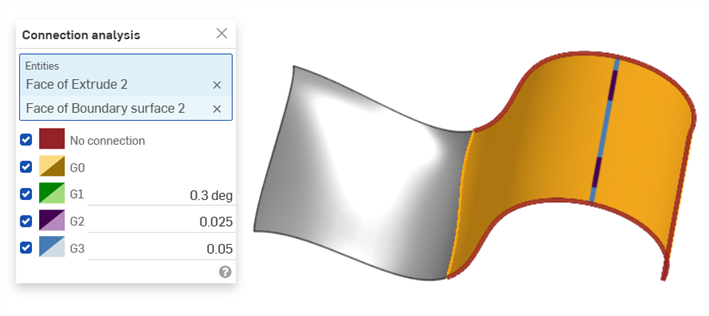

    Esempio di analisi connessione: 2 facce

  • Curve di schizzo:

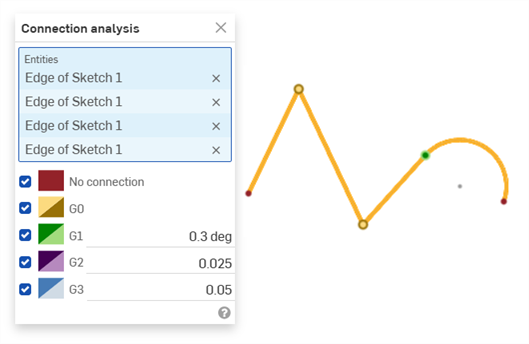

    Esempio di analisi connessione: curve di schizzo

  • Più facce:

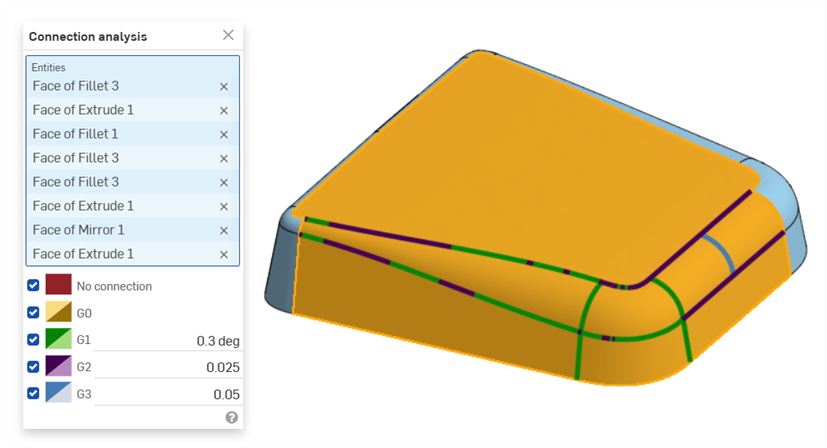

    Esempio di analisi connessione: più facce

  • Più curve:

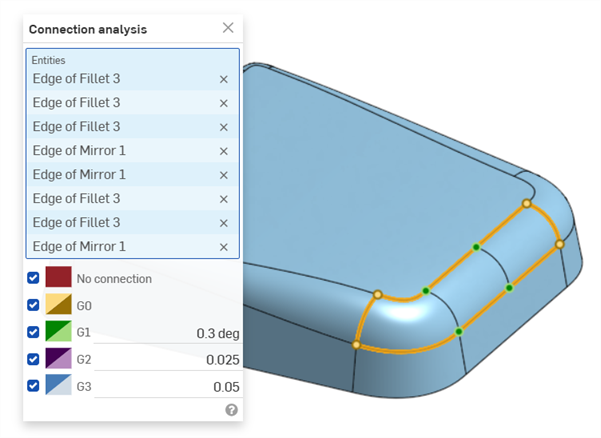

    Esempio di analisi connessione: più curve

  • Curve e facce:

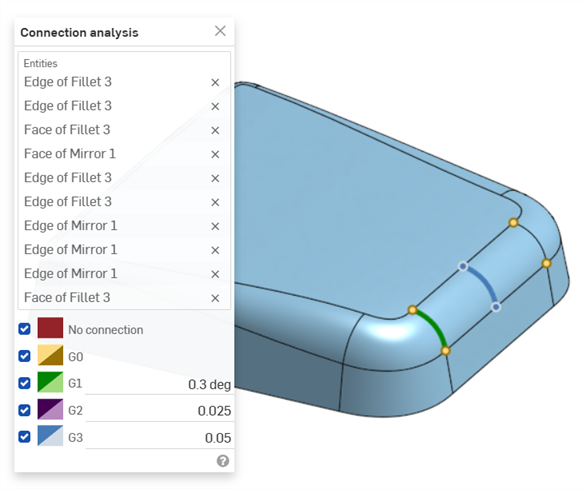

    Esempio di analisi connessione: curve e facce
