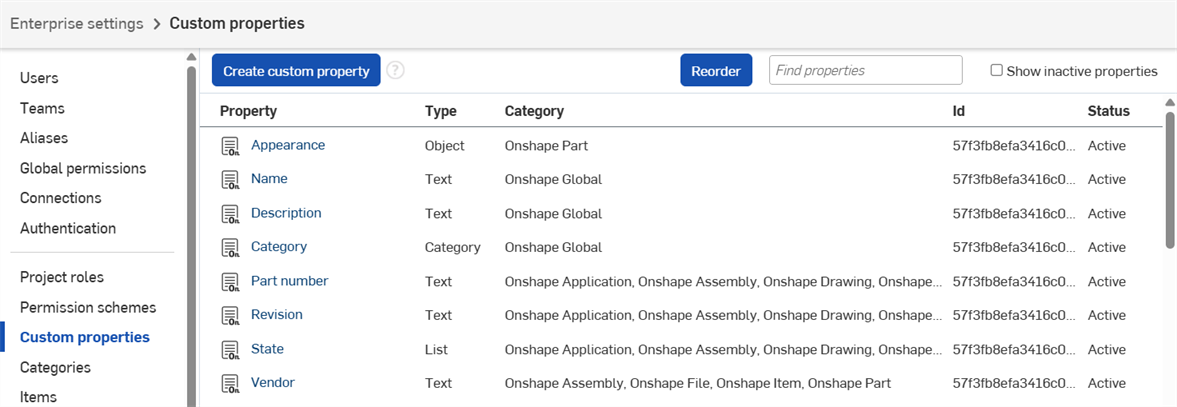

Impostazioni azienda/classe/impresa - Proprietà/Proprietà personalizzate

1. Nella pagina Proprietà/Proprietà personalizzate nelle impostazioni di Onshape (come descritto sopra), crea la proprietà personalizzata da utilizzare insieme a una proprietà calcolata.

2. Nella sezione Categorie della definizione, aggiungi una categoria di Parte per indicare di applicare la proprietà alle Parti e la categoria Assieme per applicare la proprietà agli Assiemi.

3. Per creare una proprietà parte calcolata, nella sezione Proprietà parte calcolata, seleziona la casella Calcola proprietà parte.

4. Fai clic su Seleziona la funzione della proprietà parte calcolata, quindi accedi al documento con la proprietà calcolata (FeatureScript) che desideri utilizzare e selezionala nella finestra di dialogo.



5. Quindi seleziona la proprietà dall'elenco visualizzato.

6. Fai clic su Crea per creare la proprietà (o Annulla per chiudere la pagina senza creare la proprietà). Conferma l'operazione Crea quando richiesto.

Assicurati che sia definita (come descritto sopra) la proprietà Parte calcolata che desideri utilizzare per creare dati aggregati per un assieme.

1. Aggiungi la categoria Assieme alla proprietà della parte calcolata tramite il campo Categorie:



2. Nota che nella pagina è visualizzata una nuova area, in basso, denominata Proprietà aggregate dell'assieme. (È disponibile solo per i tipi di: Booleano, Intero, Doppio, Elenco e Valore con unità purché le unità siano di tipo diverso da «Qualsiasi».)



3. Quando selezioni la casella, sono visualizzati i seguenti campi con cui definire i dati aggregati:



4. Definisci il Metodo di aggregazione dell'assieme desiderato per calcolare e visualizzare:

   1. Valore con unità, tipi Intero e Doppio

      • Somma, minimo, massimo, media, somma ponderata o media ponderata

   2. Tipo Booleano

      • Qualsiasi: restituisce vero se almeno un elemento è vero

      • Tutto: restituisce vero se tutti gli elementi sono veri

      • Non qualsiasi: restituisce falso se almeno un articolo è vero

      • Non tutto: restituisce falso se tutti gli articoli sono veri

   3. Tipo di elenco

      • Primo: restituisce il primo dei valori aggregati delle proprietà per tutte le parti e i sottoassiemi. È possibile regolare l'ordine dei valori con il trascinamento nella sezione Elenco valori della pagina Proprietà personalizzate.
      • Ultimo: restituisce l'ultimo dei valori aggregati delle proprietà per tutte le parti e i sottoassiemi. È possibile regolare l'ordine dei valori con il trascinamento nella sezione Elenca valori della pagina Proprietà personalizzate.

5. Seleziona la Proprietà aggregata per calcolare e visualizzare:

   1. Valore con unità, tipi Intero, Doppio ed Elenco

      • La stessa proprietà

   2. Tipo Booleano

      • La stessa proprietà (Booleano)

      • Non gestito da revisione

      • Escludi da tutte le BOM

6. Nel campo Gestione valore mancante (non disponibile per i tipi di elenco), specifica come gestire l'aggregazione quando manca un valore:

   1. Salta l'aggregazione (ignora e non aggrega)

   2. Considera come zero (tratta il valore mancante come zero)

7. Nel campo Gestione errori campo, specifica come gestire gli errori quando si verificano:

   1. Salta aggregazione

   2. Considera l'errore come zero (non disponibile per l'elenco)

   3. Considera come vero/falso (per booleano)

   4. Propaga l'errore nel calcolo

8. Seleziona la casella Aggregazione filtro per filtrare l'aggregazione (per ignorarla, usa una proprietà booleana come filtro); quindi seleziona il metodo di filtraggio:

   1. Proprietà del filtro Booleano: seleziona Non gestito da revisione ed Escludi da tutte le BOM o una proprietà booleana personalizzata

   2. Comportamento filtro - Seleziona tra Includi quando vero ed Escludi quando vero

9. Fai clic su Crea per creare la proprietà (o Annulla per chiudere la pagina senza creare la proprietà).

Esempio di proprietà aggregata dell'assieme, utilizzando Mass

Crea il seguente FeatureScript (o simile), in un Feature Studio denominato Massa personalizzata:

annotation { "Property Function Name" : "Custom mass"}

export const mass =

defineComputedPartProperty(function(context is Context, part is Query, definition is map) returns ValueWithUnits

{

const volume is ValueWithUnits = evVolume(context, { "entities" : part });

const material is Material = getProperty (context, {

"entity" : part,

"propertyType" : PropertyType.MATERIAL

});

return material.density * volume;

});

Crea una proprietà personalizzata nelle impostazioni della tua azienda > Pagina delle proprietà personalizzate, denominata Massa personalizzata:

Assegna la proprietà personalizzata alla categoria Parte e alla categoria Assieme:

Seleziona FeatureScript sotto Calcola proprietà parte seleziona la casella, fai clic su Seleziona la funzione di proprietà della parte calcolata:

Seleziona la casella di controllo per Proprietà aggregata dell'assieme e specifica come includere le informazioni nella distinta base:

In un assieme, è possibile aggiungere la proprietà alla distinta base:

1. Apri la BOM.

2. Fai clic su Aggiungi colonna e seleziona la proprietà personalizzata creata nella procedura precedente.

3. La proprietà è aggiunta alla distinta base:
