Piano

1. Fai clic su .



2. Seleziona le entità su cui basare il nuovo piano.
3. Fai clic sul menu a discesa Tipo di piano e seleziona un'opzione. Vedi le varie sezioni seguenti per esempi di ogni tipo di piano.
4. Definisci ulteriori specifiche se necessario.
5. Fai clic su .

Puoi creare un piano in base alla posizione relativa a un'altra entità, tra cui:

• Piano: seleziona un altro piano, un'altra faccia planare o un altro mate connector (implicito o esplicito).
• Punto: seleziona un vertice, un punto di schizzo, un mate connector (implicito o esplicito) o l'origine
• Linea - Seleziona un bordo lineare, una linea dello schizzo o una faccia cilindrica per ottenere il suo asse

Onshape ricorda la selezione per il tipo di piano e apre la finestra di dialogo con l'ultima opzione selezionata nelle operazioni successive.

Nota che quando si effettua la preselezione di una faccia planare (solida o piana) e la creazione di un piano, l'impostazione predefinita è il piano di offset.

Una volta selezionata la geometria con cui creare il piano, è possibile regolare la normale del piano nella stessa direzione o in quella opposta: seleziona la casella Inverti normale o lasciala deselezionata. È possibile vedere in quale direzione è la normale osservando il nome del piano nell'area grafica.

L'immagine sopra mostra il piano normale alla normale della faccia selezionata.

L'immagine sopra mostra il piano con la normale invertita (la casella è selezionata) e si può vedere dal nome sul piano che la normale è invertita.

Crea un piano a una distanza specifica da un altro piano (o dal piano XY di un mate connector, implicito o esplicito) utilizzando un piano e un valore di distanza. Puoi anche creare un piano a partire da un bordo circolare.

Offset da una faccia planare:

Offset da un Mate connector:

Utilizza il manipolatore per trascinare il nuovo piano alla distanza desiderata; il campo della distanza numerica nella finestra di dialogo si aggiorna automaticamente. Fai clic sulla freccia del manipolatore per invertire la direzione.

Offset da un altro piano:

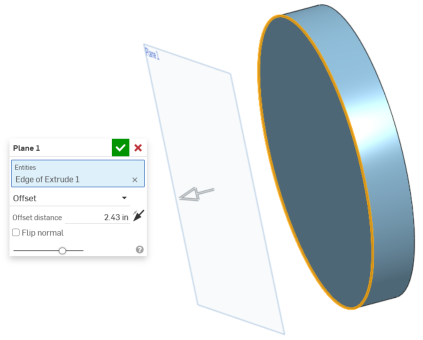

Offset da un bordo circolare:

Crea un piano che attraversa un punto, parallelo a un piano, usando un piano e un punto:

Crea un piano che attraversa una linea con una determinata angolazione, utilizzando una linea, una geometria di riferimento (ad esempio un piano, un punto o un asse) e un valore angolare:

Utilizza il manipolatore per trascinare la specifica dell'angolo; vedrai che il campo Angolo nella finestra di dialogo si aggiorna automaticamente. Fai clic sulla freccia del manipolatore per invertire la direzione.

Crea un piano normale alla linea e che passa attraverso il punto, utilizzando: un asse rettilineo (un segmento rettilineo o qualsiasi elemento che definisca un asse, come un cerchio, arco, una faccia cilindrica, una faccia sottoposta a rivoluzione ecc.) e un punto (vertice). Il punto è sempre l'origine del piano e l'asse o la linea è sempre la normale del piano:

Nota che la preselezione di una linea e di un punto e la creazione di un piano per default sono i punti normali.

Usa tre punti per creare un piano che attraversa i tre punti.

Gli schizzi iniziali, su due piani:

Il terzo piano risultante:

Crea un piano all'intersezione di altri due piani:

Inversione allineamento:

Puoi anche creare un piano intermedio equamente centrato tra due piani principali paralleli:

Inverti normale:

Crea un piano su un punto/curva passante per il punto, perpendicolare alla curva. Utilizza una curva (o bordo) che definisce la normale del piano e un punto (Mate connector o vertice) che definisce l'origine del piano. Il piano normale è sempre tangente alla curva:

Create un piano tangente alla faccia di un cilindro. Selezionate la faccia del cilindro a cui creare il piano tangente, quindi selezionate un punto (da complanare al piano tangente) o un piano (da parallelo al piano tangente).

• Usa la scorciatoia da tastiera «p» per nascondere/scoprire tutti i piani.
• Una volta creato il piano, selezionalo; quindi usa il menu contestuale (RMB) e seleziona Vista in sezione:



  Fai clic sulla X nella finestra di dialogo per uscire dalla Vista in sezione.
