Altium 365 Integration links a user's Altium account to their Onshape account. Once integrated, the user can browse Altium workspaces, and import Altium boards directly into PCB Studio without the need to use files. When an Altium board is imported, it can be created in Onshape using the same tools already used for boards imported from file formats like IDF.

Altium 365 Integration is bidirectional. Changes to the board outline shape or component positions can be made in Onshape, re-imported into PCB Studio, and then pushed back to Altium.

Unlike IDF files, boards imported into PCB Studio from Altium are created with decals that show the board’s copper, solder mask, and silkscreen. Any associated 3D component models that exist in Altium are imported and added to the PCB Studio component mappings library.

To use Altium 365 with Onshape, the following is required:

  • Altium account (sign in)

  • Access to Altium Workspaces

  • Edit rights to board Projects

Collaboration in Altium is via Altium's MCAD CoDesigner extension.

The Onshape PCB Studio Connector App must be enabled in each Altium workspace before PCB Studio can access that workspace. Altium workspace Administrator rights are required to complete this procedure.

  1. Sign in to Altium.

  2. Select Admin > Apps from the left side menu.

  3. Select the Onshape PCB Studio Connector app:

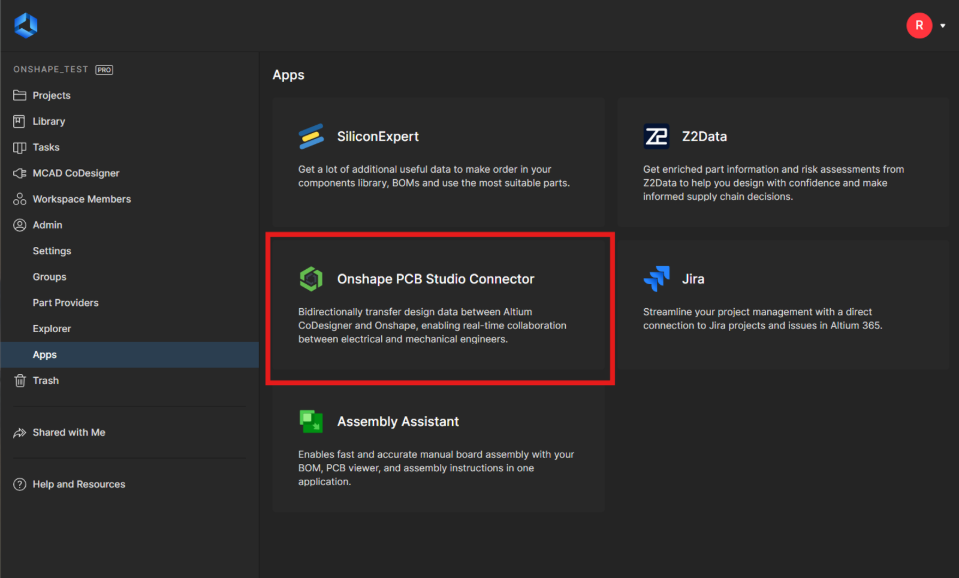

    Selecting Onshape PCB Studio Connector

  4. Click Activate:

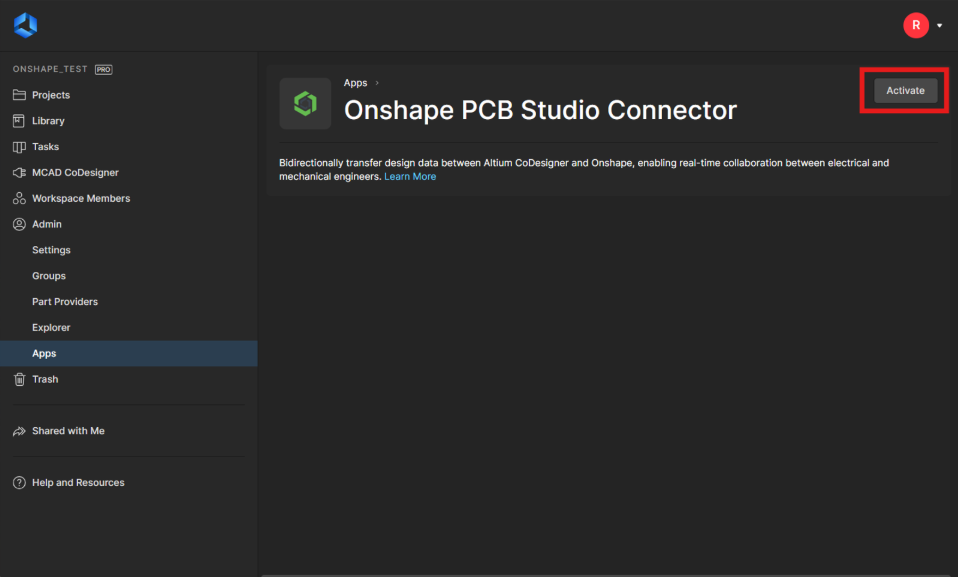

    Activating the Onshape PCB Studio Connector

  5. Click Activate again on the confirmation dialog to add the app to the Altium workspace. The integration can be removed from the workspace at any time if required by returning to the same screen and clicking Deactivate.

La tua Integrazione Altium 365 può essere gestita dall'amministratore Enterprise o aziendale. Consulta Impostazioni Enterprise - Integrazioni se stai amministrando Altium 365 per un'Enterprise o un'azienda.

L'Integrazione Altium 365 non è attualmente supportata per l'abbonamento Onshape Government.

To integrate your Altium 365 Account in order to access Altium workspace projects in a PCB Studio tab:

  1. Fai clic sull'icona Utente account > Il mio account nell'angolo superiore destro della finestra di Onshape:

    Il mio account

  2. Fai clic su Integrazioni nell'elenco sul lato sinistro della pagina:

    Il mio account > Integrazioni

  3. Fai clic sul pulsante Aggiungi account Altium 365.

  4. If you are not already logged in, the Altium sign in page is displayed. Enter your credentials and click the Sign In button. Your Altium email does not have to be the same as your Onshape email.

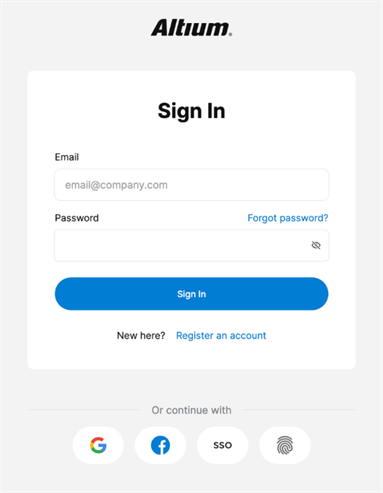

    Altium sign in screen

  5. The Access Request dialog is displayed. Click the Allow button to accept the request to connect Onshape PCB Studio to the Altium User identity:

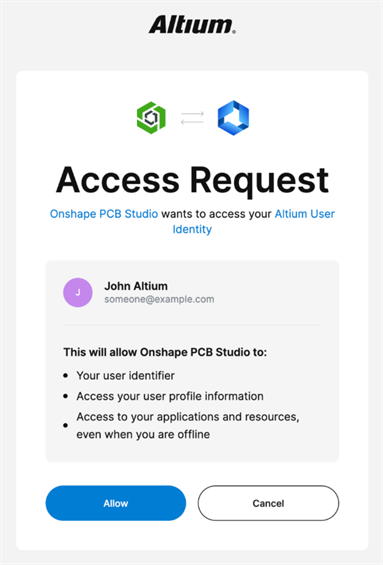

    Altium access request screen

Si apre nuovamente la pagina Integrazioni di Onshape, in cui è stata aggiunta l'integrazione Altium:

È stata aggiunta l'integrazione con Altium

Click Remove to remove the integration or Refresh to update it.

Dopo aver integrato l'account Altium 365 con Onshape (con la procedura sopra descritta):

  1. Nella pagina Documenti, crea un nuovo documento (Crea > Documento).

  2. Crea una nuova scheda di PCB Studio. Consulta Creazione di un PCB Studio in Onshape.

  3. In alto a sinistra nella scheda PCB Studio sono presenti le 3 icone seguenti:

    Barra degli strumenti di Altium

    • Import ECAD Files ( ) - Import your board from the Altium 365 cloud service. Use the dropdown menu button () to select Import from Altium 365.

    • Push board to cloud service ( ) - Push board to the Altium 365 cloud service.

    • Pull board from cloud service ( ) - Pull board from the Altium 365 cloud service.

    Fai clic sul pulsante del menu a discesa () e seleziona Importa da Altium 365:

    Importa da Altium 365

  4. Si apre una finestra di dialogo che visualizza tutte le aree di lavoro Altium di cui fai parte. Fai clic sull'area di lavoro richiesta (nell'esempio seguente ce n'è solo una: onshape_test). In alternativa, fai clic sul pulsante Annulla per uscire dalla finestra di dialogo senza selezionare un'area di lavoro.

    Finestra iniziale di Integrazione Altium 365

  5. Si apre una finestra di dialogo che visualizza tutti i progetti contenuti nell'area di lavoro. Fai clic su un progetto per selezionarlo dall'elenco. Fai clic sul pulsante Avanti sotto l'elenco per passare alla pagina successiva dei progetti dell'area di lavoro oppure fai clic sul pulsante Primo per tornare alla prima pagina.

    Finestra di dialogo Integrazione Altium 365: selezione di una scheda

    Quando passi il cursore del mouse su un progetto, appare una miniatura sotto il cursore per fornire una visualizzazione del progetto:

    Finestra di dialogo Integrazione Altium 365: selezione di una scheda

    Una volta selezionato un progetto, si apre una finestra di dialogo che mostra tutte le varianti del progetto. Fai clic per selezionare una delle varianti. Quindi fai clic sul pulsante Importa. In alternativa, fai clic sul pulsante Annulla per uscire dalla finestra di dialogo senza selezionare alcuna variante del progetto:

    Finestra di dialogo Integrazione Altium 365: selezione di una scheda

  6. Se si scaricano contemporaneamente diversi componenti dettagliati del modello, l'operazione potrebbe richiedere più tempo, anche dopo che il progetto iniziale è visualizzato sullo schermo. Questi componenti vengono scaricati tramite processi in background. Una volta inseriti tutti i componenti, fai clic sull'icona Aggiorna () in alto a destra nella barra degli strumenti per aggiornare il documento della libreria all'ultima versione:

    Aggiorna libreria

Al termine dell'importazione, il progetto è scaricato nella scheda PCB Studio:

Esempio di file ECAD importato contenente un circuito stampato

A questo punto, puoi creare un assieme da questa scheda PCB Studio. Consulta Convertire i dati CAD in ECAD.

Once your board edits are made in the Onshape Part Studio and Assembly, then synced with the PCB Studio, it is time to push those changes back to Altium:

  1. Fai clic sul pulsante Invia scheda al servizio cloud ().

    Finestra di dialogo Invia progetto Altium

  2. Si apre la finestra di dialogo Invia progetto Altium. Aggiungi eventuali note nel campo Commenti per fornire all'utente ECAD le informazioni che descrivano le modifiche apportate alla scheda durante l'elaborazione in Onshape.

  3. Fai clic sul pulsante Invia. In alternativa, fai clic sul pulsante Annulla per uscire dalla finestra di dialogo senza inviare la scheda ad Altium.

  4. In Altium, l'utente ECAD:

    1. Visualizza il messaggio e tutte le modifiche apportate alla scheda

    2. Decide se applicare o non applicare tali modifiche alla scheda

    3. Apporta ulteriori modifiche alla scheda

    4. Fa clic sul pulsante Invia a MCAD:

      1. Aggiunge un messaggio per l'utente MCAD

      2. Fa clic sul pulsante Invia

  5. In PCB Studio, l'utente MCAD fa clic sul pulsante Rimuovi scheda dal servizio cloud (). La scheda viene rimossa da Altium e inserita nel PCB Studio ed è quindi aggiornata con le modifiche apportate in Altium dall'utente ECAD.

È possibile ripetere questo processo per il numero di volte necessario fino alla finalizzazione della scheda tra gli utenti MCAD ed ECAD.

  • Durante la conversione dei dati CAD in ECAD, si creano decalcomanie scheda aggiuntive in schede separate del documento. Queste decalcomanie sono mappate sulle superfici del modello della scheda.

  • Le informazioni su rame e serigrafia sono unidirezionali. Tali informazioni sono importate in Onshape da Altium, ma non vengono inviate nuovamente da Onshape ad Altium.
