Didascalia foro/filettatura

Creazione di una didascalia per foro o filetto:

1. Fai clic su .
2. Seleziona un cerchio che sia parte di una funzione di un foro oppure di una filettatura che sia parte di una funzione di una filettatura esterna.

3. Trascina il cursore del mouse per posizionare la didascalia.

   Se la selezione faceva parte di una funzione di foro, i valori di precisione, tolleranza, tolleranza della classe di adattamento e tolleranza della classe dell'albero di tale funzione sono applicati automaticamente. Per sovrascrivere questi valori, consulta la sezione Modificare una didascalia di seguito.

La linea di associazione include un nodo mobile lungo il segmento orizzontale.

È possibile aggiungere più linee di associazione a più fori, purché i fori abbiano le stesse dimensioni:

1. Fai clic con il pulsante destro del mouse sulla didascalia seleziona Aggiungi linea di associazione.
2. Fai clic su un altro foro.
3. Ripeti, se necessario per aggiungere le linee di associazione a tutti i fori delle stesse dimensioni necessarie.

Mentre sposti il mouse per posizionare la didascalia, noterai linee sottili, rosse e tratteggiate mentre il cursore passa vicino ad altre entità (visualizzate di seguito a destra della freccia blu). Si tratta di linee di deduzione a cui è possibile allineare la dimensione; è sufficiente fare clic quando viene visualizzata la linea per allineare la dimensione a tale linea.

È possibile modificare una didascalia una volta inserita: fai doppio clic sulla didascalia per aprire il pannello:

Utilizza il pannello per modificare caratteristiche come:

• Sopra il testo: inserisci il testo o il simbolo da visualizzare sopra il valore della dimensione.
• Testo del prefisso: inserisci il testo da visualizzare come prefisso del valore della dimensione.

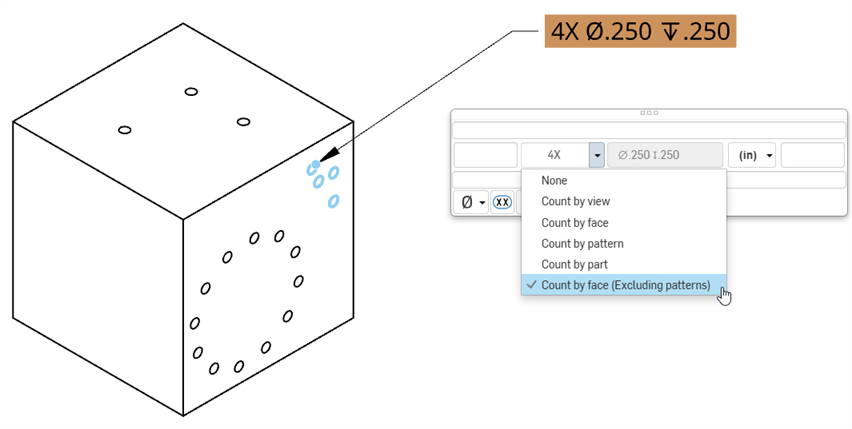

• Tipo di conteggio: usa il menu a discesa per selezionare un tipo di conteggio per la didascalia:



  Se il callout è posizionato su un foro che fa parte di una ripetizione, l'opzione Conta per faccia (escluse le ripetizioni) non è disponibile.

• Unità: seleziona le unità di tua scelta. L'unità correntemente selezionata è visualizzata nell'etichetta a discesa.
• Testo del suffisso: inserisci il testo da visualizzare come suffisso del valore della dimensione. -
• Sotto il testo: inserisci il testo o il simbolo da visualizzare sotto il valore della dimensione.

• Elenco a discesa Simboli: seleziona un simbolo da inserire dal menu a discesa.

• Dimensione ispezione: attiva l'opzione per aggiungere o rimuovere una cornice ovale attorno alla dimensione per indicare che si tratta di una dimensione di ispezione.
• Selezione singola dimensione o doppia dimensione: le doppie dimensioni possono essere superiore/inferiore o affiancate
• You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:



  Use the menus to select a new precision and/or tolerance for the selected hole/thread or collection of holes created by the feature.
  • Precisione: seleziona la profondità di precisione dell'unità (da zero a 8 cifre decimali).
  • Tolleranza : seleziona Nessuna, Simmetrica, Deviazione, Limiti, Base, MIN, MAX, Adatta, Adatta con tolleranza o Adatta (solo tolleranza).
    • Imposta la tolleranza superiore e inferiore (disponibile per Simmetrica, Deviazione o Limiti)

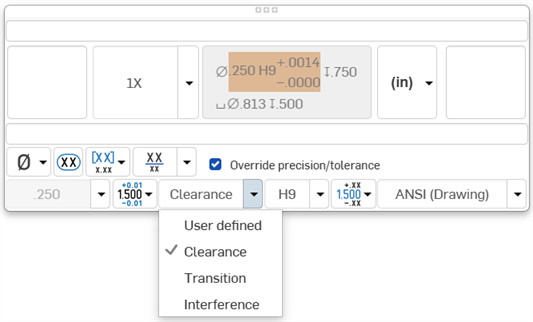

    • Seleziona il tipo di adattamento dal menu a discesa (disponibile per Adatta, Adatta con tolleranza o Adatta [solo tolleranza]). Scegli Definito dall'utente, Tolleranza, Transizione o Interferenza.

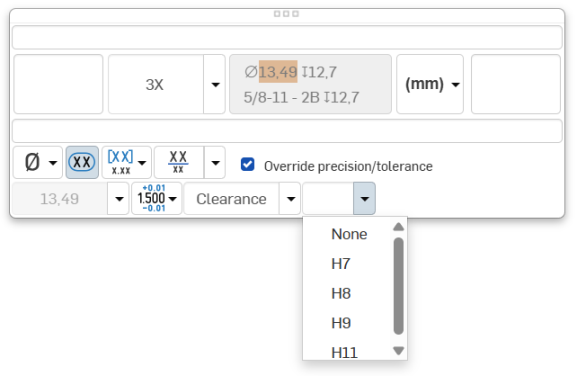

    • Seleziona la Classe foro dal menu a discesa (disponibile per Adatta, Adatta con tolleranza o Adatta [solo tolleranza]). Scegli Nessuno o una delle altre opzioni della classe Foro, che variano a seconda degli altri parametri della Didascalia foro/filettatura.



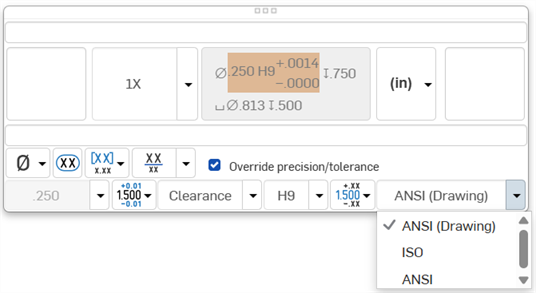

    • Imposta la profondità di precisione delle unità per la Tolleranza di adattamento, da 0 a 8 cifre decimali (disponibile per Adatta con tolleranza o Adatta [solo tolleranza]).



    • Imposta la visibilità della classe dell'albero (disponibile per Adatta e Adatta con tolleranza):
      • Le informazioni sulla classe di adattamento dell'albero sono nascoste per default nelle didascalie dei fori e nelle tabelle dei fori nei disegni.
      • Fai clic sul pulsante Attiva/disattiva visibilità classe albero per passare da uno stile di visualizzazione all'altro.
      • Fai clic sul menu a discesa Attiva/disattiva visibilità classe albero per selezionare uno stile di visualizzazione.

L'immagine seguente mostra un disegno del foro del rubinetto a tubo conico ANSI:

Le filettature sui fori maschiati e rastremati sono indicate da linee tratteggiate per i disegni ANSI e dal profilo 3/4 appropriato per i disegni ISO. Di seguito è illustrato un disegno ANSI:

Quando una parte occlude parte della filettatura, le filettature occluse non sono visualizzate, come illustrato di seguito:

Per i fori filettati, la rappresentazione dell'utensile di filettatura che si allontana dal pezzo è una transizione conica di 45 gradi che si estende dalle filettature esterne e interne al bordo del cilindro (delineato in rosso di seguito):

Per mostrare/nascondere le linee di filettatura:

1. Fai clic con il tasto destro sulla vista.
2. Seleziona Mostra/Nascondi filettature (per attivare e disattivare le linee di filettatura).

L'immagine seguente mostra una filettatura su un bullone standard ANSI da 3/4 pollici con 10 fili per pollice:

I bulloni con uno smusso applicato tramite la funzione Filettatura esterna presentano linee tratteggiate che rappresentano i filetti nella vista del disegno:

I bulloni con un sottosquadro applicato tramite la funzione Filettatura esterna mostrano sia la linea di sottosquadro che quella tratteggiata nella vista del disegno:

Per definire lo stile di una didascalia:

1. Fai clic sulla didascalia a cui desideri applicare lo stile, quindi fai clic sull'icona del pannello stili sul lato destro della pagina:



2. Si apre il pannello Stili, in cui puoi modificare carattere, altezza, colore e giustificazione del testo e la punta della freccia della didascalia:
