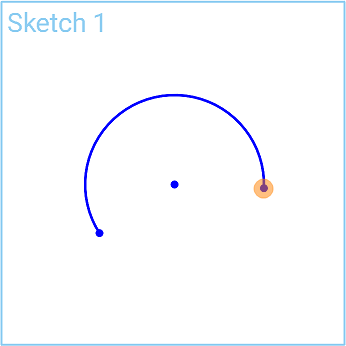

Esquissez un arc en définissant les points de centre, de début et de fin.

L'outil d'esquisse Arc à partir du centre crée un arc en définissant le centre, le point de départ et le point final.

Cliquez sur la fonction Esquisse dans la barre d'outils Fonctions pour créer une nouvelle esquisse. Sélectionnez un plan dans la zone graphique.

Cliquez sur l'outil d'esquisse Arc à partir du centre dans la barre d'outils d'esquisse. Cliquez pour établir le centre de l'arc. Cliquez sur le point de départ de l'arc, qui définit le rayon de l'arc. Cliquez sur le point final de l'arc. Si vous le souhaitez, immédiatement après la création de l'arc, entrez une valeur numérique pour le rayon et appuyez sur la touche Entrée de votre clavier pour dimensionner l'arc.

Pour créer un arc tangent, vous pouvez utiliser l'outil d'esquisse d'arc tangent. Vous pouvez également utiliser l'outil d'esquisse d'un Arc à partir du centre. Dans cet exemple, un arc tangentiel est créé le long d'un côté du rectangle. Sélectionnez l'outil d'esquisse Arc à partir du centre dans la barre d'outils d'esquisse. Passez la souris sur l'arête du rectangle jusqu'à ce que vous voyiez la zone d'inférence centrale. Cliquez pour établir le centre de l'arc. Passez la souris sur l'angle du rectangle jusqu'à ce que la zone d'inférence apparaisse. Cliquez pour établir le point de départ de l'arc. Passez la souris sur le coin opposé de l'arête du rectangle jusqu'à ce que la zone d'inférence apparaisse, puis cliquez pour créer la fin de l'arc.

Étapes

  1. Cliquez sur Icône de l'outil de fonction Arc à partir du centre.
  2. Cliquez sur un point central d'une entité d'esquisse.
  3. Cliquez sur le point de départ.
  4. Cliquez sur le point final.
  5. Si vous le souhaitez, immédiatement après la création de l'arc, entrez une valeur numérique (ou tapez « =# » pour saisir une variable) pour le rayon et appuyez sur Entrée. Cela permet de dimensionner l'arc sans avoir à utiliser l'outil de cote.

Pour saisir une variable dans n'importe quel champ de cote alors que la géométrie est déjà esquissée, le signe égal (=) n'est pas requis. Tapez « # » pour saisir une variable.

Esquissez un arc en définissant les points de centre, de début et de fin.

Étapes

  1. Appuyez sur Icône de l'outil de fonction Arc à partir du centre pour définir le point de départ (point central) de l'arc.
  2. Pour définir un point final de l'arc, touchez Icône de l'outil de fonction Arc à partir du centre à nouveau ou touchez et faites glisser le pointeur, puis relâchez.
  3. Pour définir l'autre point d'extrémité de l'arc, appuyez à nouveau sur Icône de l'outil de fonction Arc à partir du centre ou touchez et faites glisser puis relâchez.

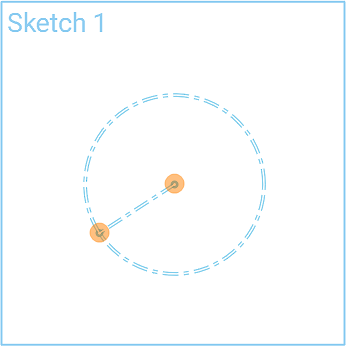

Exemple d'utilisation de l'outil Arc à partir du centre, sélection du centre

Exemple d'utilisation de l'outil Arc à partir du centre, sélection du deuxième point

Esquissez un arc en définissant les points de centre, de début et de fin.

Étapes

  1. Appuyez sur Icône de l'arc central pour définir le point de départ (point central) de l'arc.
  2. Pour définir un point final de l'arc, touchez Icône de l'arc central à nouveau ou touchez et faites glisser le pointeur, puis relâchez.
  3. Pour définir l'autre point d'extrémité de l'arc, appuyez à nouveau sur Icône de l'arc central ou touchez et faites glisser puis relâchez.

Exemple d'utilisation de l'outil Arc à partir du centre, sélection du centre

Exemple d'utilisation de l'outil Arc à partir du centre, sélection du deuxième point
