Créez une rainure autour des courbes d'esquisse sélectionnées (y compris des splines, des lignes, des arcs, mais pas des profils fermés).

Cette vidéo vous montrera comment créer une rainure autour des courbes d'esquisse sélectionnées, y compris des splines, des lignes, des arcs, mais pas des profils fermés. Tout d'abord, sélectionnez le groupe de lignes à l'aide de la sélection rectangulaire. Ensuite, sélectionnez l'outil de rainure dans la barre d'outils.

La présélection des courbes d'esquisse, puis l'application d'une rainure, crée des rainures de taille égale sur toutes les courbes, lignes ou arcs, reliés entre eux avec une seule cote. Vous pouvez double-cliquer et entrer une valeur précise dans la cote [case], puis appuyer sur la touche Entrée pour l'appliquer. Ensuite, sélectionnez le bouton gauche de la souris. Vos rainures sont maintenant appliquées.

L'application de la commande de rainure à des courbes ou des lignes d'esquisse individuelles en séquence lie les cotes des rainures. Par exemple, sélectionnez l'outil de rainure dans la barre d'outils d'esquisse, puis la première ligne. Vous pouvez continuer à sélectionner des lignes en séquence pour les ajouter ou les enchaîner à la commande de rainure. Double-cliquez sur la cote, saisissez une mesure précise et appuyez sur la touche Entrée. Ensuite, appuyez sur le bouton gauche de votre souris et la même cote sera appliquée à toutes les lignes [rainures].

Étapes

La présélection des courbes d'esquisse suivie de l'application de la fonction Rainure crée des emplacements de taille égale sur toutes les courbes, liées ensemble avec une seule cote :

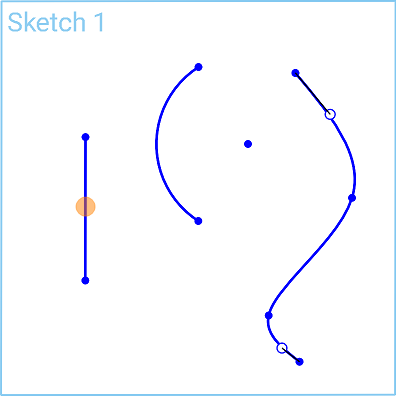

  1. Sélectionnez les courbes d'esquisse (individuellement ou avec une sélection rectangulaire) :

    sélectionner des courbes d'esquisse

    2. L'utilisateur a la possibilité de sélectionner d'abord l'outil Slot lui-même, puis de sélectionner les axes médians à partir de laquelle créer des emplacements, ou de sélectionner d'abord les axes médians, suivi de l'outil Slot.

  2. Cliquez sur Icône de l'outil Rainure.

    Double-cliquez sur la cote pour la modifier

  3. Double-cliquez sur la cote pour la modifier.

La cote de diamètre contrôle la largeur de la rainure et peut être modifiée avant ou après la fin du placement de la rainure.

Sélection de la chaîne

L'application de la commande Rainure à des courbes d'esquisse individuelles dans l'ordre permet de lier les cotes des rainures :

  1. Sélectionnez une courbe d'esquisse :

    L'application de la commande Rainure à des courbes d'esquisse individuelles dans l'ordre permet de lier les cotes des rainures

  2. Cliquez sur Icône de l'outil Rainure.

    Exemple d'utilisation de l'outil Rainure

  3. Avec la commande Rainure toujours sélectionnée, cliquez sur d'autres courbes d'esquisse pour appliquer la même cote (non liée) :

    Exemple de clic sur plusieurs courbes d'esquisse pour appliquer la même cote avec la commande Rainure toujours sélectionnée

  4. Lorsque vous modifiez la cote, toutes les rainures sont modifiées :

    Exemple de rainures éditées et modifiées

Utilisez l'outil Rainure de deux façons :

  • Sélectionnez l'outil Rainure, puis la courbe d'esquisse individuelle.
  • Pré-sélectionnez des courbes d'esquisse, puis appliquez l'outil Rainure pour créer des rainures de taille égale sur toutes les courbes, liées avec une seule cote.

Étapes

  1. Appuyez sur Icône de l'outil Rainure.
  2. Appuyez pour sélectionner une courbe d'esquisse.

    Une rainure est créée autour de cette courbe d'esquisse.

  3. Appuyez sur Icône de l'outil Rainure pour commencer à créer une rainure autour d'une autre courbe d'esquisse.
  4. Appuyez pour sélectionner une courbe d'esquisse.

Exemple d'utilisation de l'outil Rainure, avec une ligne sélectionnée

Exemple d'utilisation de l'outil Rainure, avec la rainure créée autour de la ligne

Exemple d'utilisation de l'outil Rainure, avec un arc incurvé sélectionné

Exemple d'utilisation de l'outil Rainure, avec la rainure créée autour de l'arc incurvé

Étapes de présélection

  1. Appuyez sur Icône de l'outil Rainure pour présélectionner les courbes d'esquisse.
  2. Appuyez sur Icône de l'outil Rainure pour appliquer des rainures de même taille sur toutes les courbes, liées ensemble avec une seule cote.

Exemple de présélection des courbes d'esquisse, avant la création des rainures

Exemple de présélection de courbes d'esquisse, avec les rainures créées autour de toutes les courbes

Utilisez l'outil Rainure de deux façons :

  • Sélectionnez Icône de l'outil Rainure, puis la courbe d'esquisse individuelle.
  • Pré-sélectionnez des courbes d'esquisse, puis appliquez l'outil Rainure pour créer des rainures de taille égale sur toutes les courbes, liées avec une seule cote.

Étapes

  1. Appuyez sur Icône de l'outil Rainure.
  2. Appuyez pour sélectionner une courbe d'esquisse.

    Une rainure est créée autour de cette courbe d'esquisse.

  3. Appuyez sur Icône de l'outil Rainure pour commencer à créer une rainure autour d'une autre courbe d'esquisse.
  4. Appuyez pour sélectionner une courbe d'esquisse.

Exemple d'utilisation de l'outil Rainure, avec une ligne sélectionnée

Exemple d'utilisation de l'outil Rainure, avec la rainure créée autour de la ligne

Exemple d'utilisation de l'outil Rainure, avec un arc incurvé sélectionné

Exemple d'utilisation de l'outil Rainure, avec la rainure créée autour de l'arc incurvé

Étapes de présélection

  1. Appuyez sur Icône de l'outil Rainure pour présélectionner les courbes d'esquisse.
  2. Appuyez sur Icône de l'outil Rainure pour appliquer des rainures de même taille sur toutes les courbes, liées ensemble avec une seule cote.

Exemple de présélection des courbes d'esquisse, avant la création des rainures

Exemple de présélection de courbes d'esquisse, avec les rainures créées autour de toutes les courbes
