Créez le reflet d'une ou de plusieurs entités d'esquisse sélectionnées autour d'une ligne spécifiée. Utilisez l'outil Miroir de deux manières : présélectionnez d'abord les entités à mettre en miroir, puis l'outil, ou sélectionnez l'outil puis les entités.

Cette vidéo vous montre comment utiliser l'outil d'esquisse Miroir dans la barre d'outils d'esquisse. L'outil Miroir crée un reflet d'une ou de plusieurs entités d'esquisse sélectionnées autour d'une ligne spécifique. Pour l'utiliser, cliquez d'abord et faites glisser le curseur pour sélectionner les entités que vous souhaitez mettre en miroir. Cliquez ensuite sur l'outil d'esquisse Miroir, puis sélectionnez la ligne que vous souhaitez utiliser pour refléter les entités d'esquisse. Sinon, avant de sélectionner l'une des entités d'esquisse, vous pouvez cliquer sur l'outil Miroir, sélectionner une ligne dans laquelle les entités doivent être mises en miroir, puis sélectionner les entités que vous souhaitez mettre en miroir.

Étapes : Entités présélectionnées

  1. Sélectionnez une ou plusieurs entités d'esquisse.

    Exemple de sélection d'une ou de plusieurs entités d'esquisse

  2. Cliquez sur Icône de l'outil Miroir (Esquisse). (Vous êtes invité à sélectionner l'axe de symétrie.)
  3. Sélectionnez la ligne sur laquelle vous souhaitez mettre en miroir : une ligne d'esquisse, un plan, une face ou une arête de pièce.

    Exemple de sélection de la ligne sur laquelle refléter l'esquisse

  4. Dès que vous cliquez sur l'axe de symétrie, l'esquisse se résout :

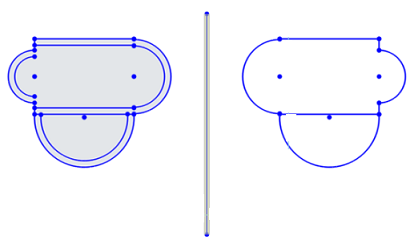

    Exemple de résolution d'esquisse après avoir cliqué sur l'axe de symétrie

Étapes : Aucune entité présélectionnée

  1. Cliquez sur Icône de l'outil Miroir (Esquisse). (Vous êtes invité à sélectionner un axe de symétrie.)
  2. Sélectionnez la ligne (vous êtes invité à sélectionner des entités).
  3. Lorsque vous sélectionnez des entités, elles sont mises en répétition par symétrie. Lorsque vous avez terminé, appuyez sur ÉCHAP pour quitter l'outil Miroir.

Mettez en miroir une ou plusieurs entités d'esquisse sélectionnées autour d'une ligne spécifiée.

Vous avez la possibilité d'utiliser l'outil Miroir de l'une ou l'autre des deux manières suivantes :

  • Sélectionnez l'outil, puis la ligne miroir et les entités.
  • Pré-sélectionnez la ligne miroir, puis sélectionnez l'outil, puis sélectionnez les entités à mettre en miroir.

Étapes

  1. Appuyez sur Icône de l'outil Miroir (Esquisse).
  2. Appuyez pour sélectionner une ligne sur laquelle vous souhaitez mettre en miroir.
  3. Appuyez pour sélectionner les entités à mettre en miroir.

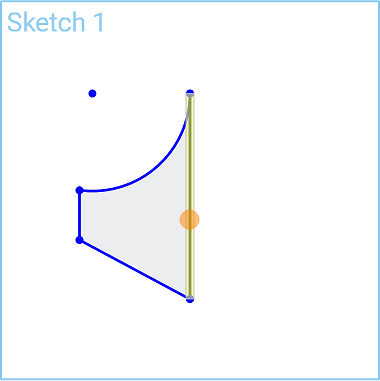

Exemple d'utilisation de l'outil Miroir (Esquisse), sélection de la ligne autour de laquelle l'esquisse est reflétée

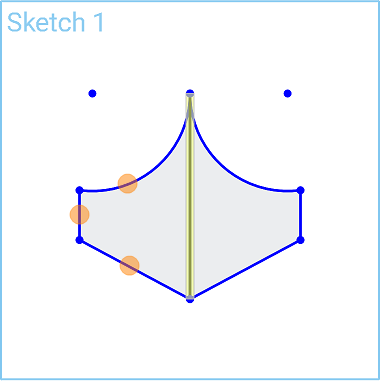

Exemple d'utilisation de l'outil Miroir (Esquisse), après la mise en miroir de l'esquisse

Étapes de présélection

  1. Appuyez pour sélectionner une ligne sur laquelle vous souhaitez mettre en miroir.
  2. Appuyez sur Icône de l'outil Miroir (Esquisse).
  3. Appuyez pour sélectionner les entités à mettre en miroir.

Exemple d'utilisation de l'outil Miroir (Esquisse), sélection de la ligne autour de laquelle l'esquisse est reflétée

Exemple d'utilisation de l'outil Miroir (Esquisse), après la mise en miroir de l'esquisse

Mettez en miroir une ou plusieurs entités d'esquisse sélectionnées autour d'une ligne spécifiée.

Vous avez la possibilité d'utiliser l'outil Miroir de l'une ou l'autre des deux manières suivantes :

  • Sélectionnez l'outil, puis la ligne miroir et les entités.
  • Pré-sélectionnez la ligne miroir, puis sélectionnez l'outil, puis sélectionnez les entités à mettre en miroir.

Étapes

  1. Appuyez sur Icône de l'outil Miroir (Esquisse) pour sélectionner l'outil Miroir.
  2. Appuyez pour sélectionner une ligne sur laquelle vous souhaitez mettre en miroir.
  3. Appuyez pour sélectionner les entités à mettre en miroir.

Exemple d'utilisation de l'outil Miroir (Esquisse), sélection de la ligne autour de laquelle l'esquisse est reflétée

Exemple d'utilisation de l'outil Miroir (Esquisse), après la mise en miroir de l'esquisse

Étapes de présélection

  1. Appuyez pour sélectionner une ligne sur laquelle vous souhaitez mettre en miroir.
  2. Appuyez sur Icône de l'outil Miroir (Esquisse) pour sélectionner l'outil Miroir.
  3. Appuyez pour sélectionner les entités à mettre en miroir.

Exemple d'utilisation de l'outil Miroir (Esquisse), sélection de la ligne autour de laquelle l'esquisse est reflétée

Exemple d'utilisation de l'outil Miroir (Esquisse), après la mise en miroir de l'esquisse
