Polygone inscrit
Esquissez un polygone inscrit (polygone situé à l'extérieur du cercle dessiné).
Polygone inscrit : Ordinateur
Exemple vidéo
Transcription vidéo
Les polygones peuvent être définis de deux manières : soit à l'aide d'un cercle de construction inscrit, soit à l'aide d'un cercle de construction circonscrit. Un cercle inscrit est défini à l'intérieur du polygone et est tangent à chaque côté du polygone. Un cercle circonscrit est défini à l'extérieur du polygone et passe par chaque extrémité du polygone.
Les deux types de polygones sont créés selon les mêmes étapes. Sélectionnez un polygone dans la liste déroulante de la barre d'outils d'esquisse.
Cliquez pour placer le centre du cercle, puis faites glisser le curseur vers l'extérieur et cliquez à nouveau pour définir le diamètre du cercle. Déplacez le curseur vers le haut ou vers la droite pour ajouter d'autres côtés et vers le bas ou vers la gauche pour supprimer des côtés. Une fois que le nombre de côtés souhaité est affiché, cliquez à nouveau pour terminer le polygone.
Immédiatement après le placement du polygone, ajoutez une cote de diamètre au cercle de construction en saisissant une valeur et en appuyant sur Entrée.
Un polygone peut avoir entre 3 et 50 côtés. Tous les côtés du polygone sont égaux. Pour définir la taille d'un polygone, dimensionnez le cercle de construction ou l'un des côtés du polygone.
Pour modifier le nombre ou les côtés, double-cliquez sur la valeur, saisissez le nombre de côtés, puis appuyez sur Entrée. L'orientation et l'emplacement du polygone peuvent être limités par des contraintes de cotes et d'esquisse.
Étapes
- Cliquez sur
. - Cliquez pour démarrer.

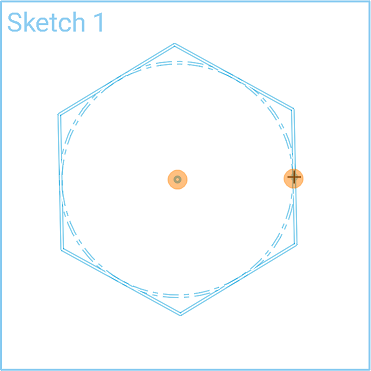

- Faites glisser la souris pour définir la circonférence.
Notez que le cercle dessiné pour le polygone utilise l'indicateur de construction.
À ce stade, vous avez deux options :

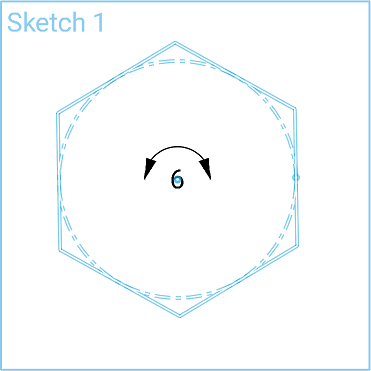

- Utilisez le clavier pour saisir le nombre de côtés. Cliquez ensuite pour verrouiller la circonférence, et un champ de valeur apparaît pour le nombre de côtés : vous pouvez utiliser à nouveau le clavier ou faire glisser pour définir le nombre de côtés. Cliquez à nouveau ou appuyez sur Entrée.
- Cliquez pour verrouiller la circonférence, et un champ de valeur apparaît pour les côtés : vous pouvez utiliser à nouveau le clavier ou faire glisser pour définir le nombre de côtés. Cliquez à nouveau ou appuyez sur Entrée.

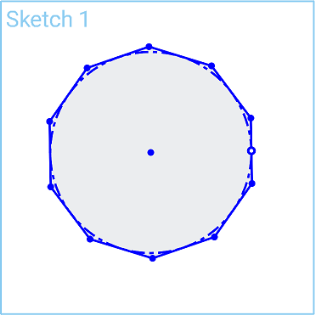

Faites glisser le curseur vers l'extérieur du polygone pour augmenter le nombre de côtés, cliquez pour définir. Nombre de côtés maximum = 50.
Facultativement, immédiatement après avoir cliqué pour créer les côtés, entrez une valeur numérique (ou tapez « =# » pour saisir une variable) pour le diamètre et appuyez sur Entrée. Cela permet de dimensionner le cercle sans avoir à utiliser l'outil de cotation.
Pour saisir une variable dans n'importe quel champ de cote alors que la géométrie est déjà esquissée, le signe égal (=) n'est pas requis. Tapez « # » pour saisir une variable.
Polygone inscrit : iOS
Esquissez un polygone inscrit (polygone situé à l'extérieur du cercle dessiné).
Étapes
- Appuyez sur pour définir le point de départ (point central) du polygone.
- Pour définir le deuxième point (rayon) du polygone, touchez à nouveau ou touchez et faites glisser puis relâchez.
Le nombre de côtés apparaît au milieu du polygone.
- Touchez et faites glisser dans le sens antihoraire autour du centre pour diminuer le nombre de côtés du polygone. Nombre minimum de côtés = 3.
- Touchez et faites glisser dans le sens horaire autour du centre pour augmenter le nombre de côtés du polygone. Nombre maximum de côtés = 50.
Lorsque vous relâchez, le nombre de côtés est défini.
Après avoir esquissé un polygone, le polygone suivant que vous esquissez correspond par défaut au nombre de côtés du polygone précédemment esquissé.
Polygone inscrit : Android
Esquissez un polygone inscrit (polygone situé à l'extérieur du cercle dessiné).
Étapes
- Appuyez sur pour définir le point de départ (point central) du polygone.
- Pour définir le deuxième point (rayon) du polygone, touchez à nouveau ou touchez et faites glisser puis relâchez.
Le nombre de côtés apparaît au milieu du polygone.
- Touchez et faites glisser dans le sens antihoraire autour du centre pour diminuer le nombre de côtés du polygone. Nombre minimum de côtés = 3.
- Touchez et faites glisser dans le sens horaire autour du centre pour augmenter le nombre de côtés du polygone. Nombre maximum de côtés = 50.
Lorsque vous relâchez, le nombre de côtés est défini.
Après avoir esquissé un polygone, le polygone suivant que vous esquissez correspond par défaut au nombre de côtés du polygone précédemment esquissé.
