Esquissez une nouvelle géométrie de construction ou convertissez une géométrie existante en géométrie de construction. Les géométries de construction sont des entités d'esquisse utilisées dans la création d'autres géométries mais non utilisées dans la création de fonctions.

Raccourci : q (pour activer et désactiver l'état Construction)

L'outil d'esquisse Construction vous permet d'esquisser une nouvelle géométrie de construction ou de convertir une géométrie existante en géométrie de construction. Les géométries de construction sont des entités d'esquisse utilisées pour créer d'autres géométries mais non pour créer des fonctions.

Vous pouvez adopter deux approches lorsque vous dessinez une géométrie de construction. Tout d'abord, dessinez les entités d'esquisse, puis sélectionnez l'entité d'esquisse, puis sélectionnez l'outil d'esquisse de construction dans la barre d'outils d'esquisse. Cela convertit l'esquisse en une construction.

La deuxième approche consiste à sélectionner d'abord l'outil de construction, puis à sélectionner l'entité d'esquisse que vous souhaitez créer (dans ce cas, un cercle à partir du centre), puis à cliquer et à faire glisser pour créer le cercle en tant que construction.

Étapes

Il y a deux approches que l'on peut adopter pour dessiner la géométrie de construction :

  • Dessinez d'abord les entités d'esquisse, sélectionnez les entités d'esquisse à basculer, puis sélectionnez Icône de l'outil Construction :
  • Sélectionnez Icône de l'outil Construction, puis un outil d'esquisse et dessinez les entités d'esquisse en mode Construction :

Conseils

  • Sélectionnez Icône de l'outil Construction, puis un outil d'esquisse pour créer une géométrie de construction.
  • Sélectionnez les entités d'esquisse, puis Icône de construction pour activer et désactiver le mode Construction.

Dans la barre d'outils d'esquisse :

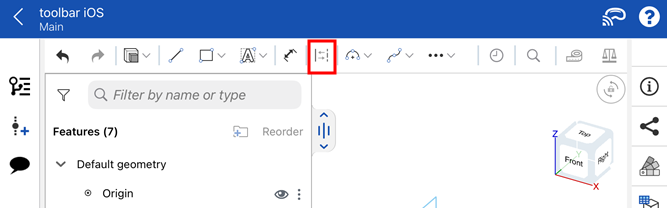

Exemple avec l'icône de l'outil Construction encerclée en orange

Si vous êtes dans une esquisse, l'outil Construction se trouve à droite de l'icône de l'outil Fonction.

  1. Créez l'esquisse d'une nouvelle géométrie de construction ou convertissez une géométrie existante en géométrie de construction
  2. Sélectionnez l'entité d'esquisse que vous souhaitez mettre en mode construction.
  3. Ensuite, en sélectionnant l'entité d'esquisse souhaitée, sélectionnez l'outil Construction pour définir l'entité en tant que construction.

Toute entité en mode construction peut également être basculée hors du mode construction de la même manière.

Vous pouvez également sélectionner l'outil Construction, puis commencer l'esquisse en mode Construction.

L'outil Construction fonctionne pour toutes les entités d'esquisse. Voici quelques exemples.

Exemple d'utilisation de l'outil Construction

Dans la barre d'outils d'esquisse :

Exemple avec l'icône de l'outil Construction encerclée en orange

Si vous êtes dans une esquisse, l'outil Construction se trouve à droite de l'icône de l'outil Fonction.

  1. Créez l'esquisse d'une nouvelle géométrie de construction ou convertissez une géométrie existante en géométrie de construction
  2. Sélectionnez l'entité d'esquisse que vous souhaitez mettre en mode construction.
  3. Ensuite, en sélectionnant l'entité d'esquisse souhaitée, sélectionnez l'outil Construction pour définir l'entité en tant que construction.

Toute entité en mode construction peut également être basculée hors du mode construction de la même manière.

Vous pouvez également sélectionner l'outil Construction, puis commencer l'esquisse en mode Construction.

L'outil Construction fonctionne pour toutes les entités d'esquisse. Voici quelques exemples.

Exemple d'utilisation de l'outil Construction
