Arc 3 points
Esquissez un arc en définissant les deux points d'extrémité, puis le point de rayon.
Arc 3 points : Ordinateur
Raccourci : a
Exemple de vidéo
Transcription vidéo

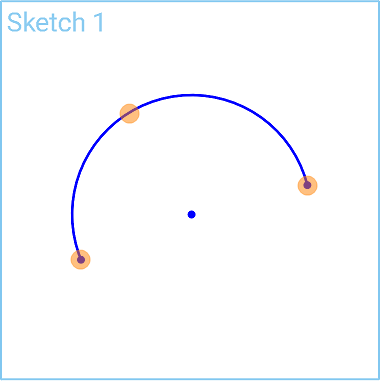

L'outil d'esquisse Arc 3 points vous permet d'esquisser un arc en définissant les deux points d'extrémité, puis le point de rayon.
Cliquez sur la fonction Esquisse dans la barre d'outils Fonctions pour créer une nouvelle esquisse. Sélectionnez un plan dans la zone graphique.
Cliquez sur l'outil d'esquisse Arc 3 points dans la barre d'outils d'esquisse. Cliquez pour établir le point de départ de l'arc. Cliquez pour définir le point final de l'arc. Cliquez une fois de plus pour établir le rayon de l'arc. Si vous le souhaitez, immédiatement après la création de l'arc, entrez une valeur numérique pour le rayon et appuyez sur la touche Entrée de votre clavier pour dimensionner l'arc.
Étapes
- Cliquez sur
pour définir le point de départ. - Cliquez sur pour définir le deuxième point.
- Cliquez sur pour définir le rayon (ou cliquez et faites glisser pour définir le point de départ, relâchez pour définir le deuxième point et cliquez pour définir le rayon).
- Si vous le souhaitez, immédiatement après la création de l'arc, entrez une valeur numérique (ou tapez « =# » pour saisir une variable) pour le rayon et appuyez sur Entrée. Cela permet de dimensionner l'arc sans avoir à utiliser l'outil de cote.
Pour saisir une variable dans n'importe quel champ de cote alors que la géométrie est déjà esquissée, le signe égal (=) n'est pas requis. Tapez « # » pour saisir une variable.
Conseils
- Pour créer un demi-cercle, cliquez pour créer les extrémités de l'arc, puis déplacez le curseur jusqu'à ce que les extrémités et le point médian forment une ligne droite et que l'inférence automatique apparaisse. Cliquez pour terminer la création du demi-cercle.
Arc 3 points : iOS
Esquissez un arc en définissant les deux points d'extrémité, puis le point de rayon.
Étapes
- Appuyez sur pour définir le premier point final de l'arc.
- Pour définir le deuxième point d'extrémité de l'arc, appuyez à nouveau sur ou touchez et faites glisser, puis relâchez.
- Pour définir le rayon de l'arc, appuyez à nouveau sur ou touchez et faites glisser, puis relâchez.
Conseils
- Pour créer un demi-cercle, cliquez pour créer les extrémités de l'arc, puis déplacez le curseur jusqu'à ce que les extrémités et le point médian forment une ligne droite et que l'inférence automatique apparaisse. Cliquez pour terminer la création du demi-cercle.
Arc 3 points : Android
Esquissez un arc en définissant les deux points d'extrémité, puis le point de rayon.
Étapes
- Appuyez sur pour définir le premier point final de l'arc.
- Pour définir le deuxième point d'extrémité de l'arc, appuyez à nouveau sur ou touchez et faites glisser, puis relâchez.
- Pour définir le rayon de l'arc, appuyez à nouveau sur ou touchez et faites glisser, puis relâchez.
Conseils
- Pour créer un demi-cercle, cliquez pour créer les extrémités de l'arc, puis déplacez le curseur jusqu'à ce que les extrémités et le point médian forment une ligne droite et que l'inférence automatique apparaisse. Cliquez pour terminer la création du demi-cercle.
