Onshape vous permet de publier des pièces configurées et traite chaque configuration comme un objet révisable unique.

Pour publier une configuration directement, définissez les entrées de configuration souhaitées dans l'Atelier des pièces ou l'assemblage, puis cliquez avec le bouton droit sur la pièce ou l'instance configurée et sélectionnez Publier. La pièce configurée actuellement active est affichée par défaut dans la boîte de dialogue Créer un candidat à la release.

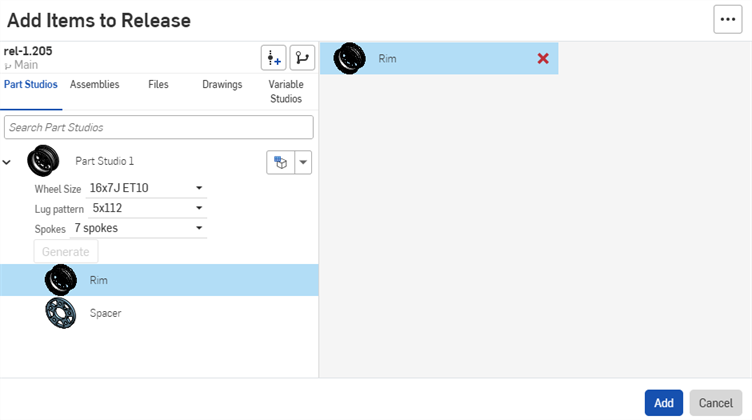

Vous pouvez publier uniquement cette configuration ou ajouter des pièces configurées supplémentaires en cliquant sur l'icône en haut de la boîte de dialogue pour ouvrir la boîte de dialogue Ajouter des éléments à publier :

Cette boîte de dialogue fonctionne de la même manière que la boîte de dialogue Insérer des pièces et des assemblages :

1. Sélectionnez et modifiez les entrées de configuration souhaitées pour créer une pièce configurée.
   • Cliquez sur la liste déroulante Définir sur la dernière configuration consultée () pour sélectionner la dernière configuration active dans l'élément source, ou sélectionnez Réinitialiser à la valeur par défaut pour rétablir les valeurs par défaut de toutes les entrées.
2. Cliquez sur Générer pour créer la pièce ou l'assemblage configuré(e).
3. Cliquez sur la pièce nouvellement générée pour l'ajouter au candidat à la release. Vous pouvez générer et inclure plusieurs configurations de chaque pièce dans une même version publiée.
4. Cliquez sur Ajouter pour terminer le flux de travail et revenir à la boîte de dialogue Créer un candidat à la release.

Pour retirer des objets indésirables du candidat à la release, cliquez sur le X rouge à côté de l'objet.

Lorsque vous publiez une configuration (ou plusieurs) d'une pièce, seules ces configurations spécifiques seront disponibles pour réutilisation à partir de la version publiée. D'autres configurations de cette pièce devront être publiées séparément. De même, lorsque vous insérez une version publiée d'une pièce configurée, vous insérez un objet publié spécifique et ne serez pas autorisé à modifier les entrées de configuration.

Les configurations exclues sont considérées comme ayant leurs valeurs par défaut. Les packages de release et les références de révision utilisent ces valeurs par défaut. Si les conditions de visibilité empêchent d'utiliser la valeur par défaut, la première valeur visible est utilisée.

Assemblages contenant des pièces configurées

La publication d'un assemblage contenant des pièces configurées libère uniquement les configurations spécifiques de chaque pièce référencée par l'assemblage. Aucune configuration supplémentaire n'est publiée sauf si vous les ajoutez comme décrit ci-dessus.

---
