Contrainte parallèle
Liez deux entités afin de permettre un mouvement de translation individuel le long de n'importe quel axe, et une rotation parallèle le long de n'importe quel axe.
Contrainte parallèle : Ordinateur
Exemple vidéo
Transcription vidéo
La contrainte planaire possède 3 degrés de liberté, ce qui permet une translation sur les axes X et Y et une rotation autour de l'axe Z. Créez une nouvelle contrainte planaire. Sélectionnez un point sur chaque instance où elles doivent se toucher. Les instances se déplacent de manière à aligner les connecteurs de positionnement, mais elles ne sont pas limitées à cet emplacement en ce qui concerne leurs degrés de liberté.
La contrainte planaire est souvent associée à d'autres contraintes lorsqu'il s'agit de définir des mouvements d'assemblage plus complexes. Par exemple, une contrainte planaire s'associe à une contrainte tangente pour maintenir une broche dans une rainure incurvée.
La liaison rotule dispose de 3 degrés de liberté, ce qui permet une rotation autour des axes X, Y et Z. Créez une nouvelle liaison rotule. Sélectionnez un connecteur de positionnement au centre de la prise et un connecteur de positionnement au centre de la rotule. La contrainte se déplace comme une articulation à rotule.
La contrainte parallèle dispose de 4 degrés de liberté, ce qui permet la translation sur les axes X, Y et Z, et la rotation autour de l'axe Z.
Commencez une nouvelle contrainte parallèle. Dans cet exemple, la partie inférieure d'un grand aimant contrôlé par un bras robotisé doit rester parallèle à la base. Sélectionnez un connecteur de positionnement sur les deux faces qui doivent rester parallèles l'une à l'autre. Les instances se déplacent de manière à ce que les connecteurs de positionnement se touchent, mais elles ne sont pas limitées à cet emplacement en ce qui concerne leurs degrés de liberté.
Étapes
- Cliquez sur

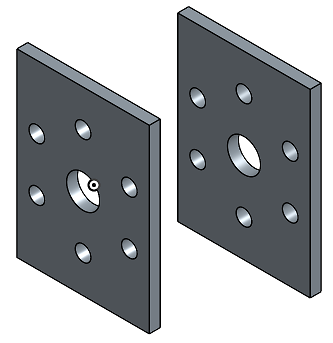

. - Sélectionnez deux connecteurs de positionnement (implicites ou explicites).
- Pour imposer des limites au mouvement de la contrainte, cliquez sur Limites et indiquez les distances minimale et maximale pour le déplacement relatif des connecteurs de positionnement.
Les limites sont visualisées dans la zone graphique sous forme de lignes pointillées avec des barres aux extrémités. Les lignes pointillées représentent la direction et la distance du mouvement et les lignes pleines représentent la limite.
Si une ou plusieurs limites sont appliquées à une contrainte, l'icône de l'indicateur de limite de contrainte

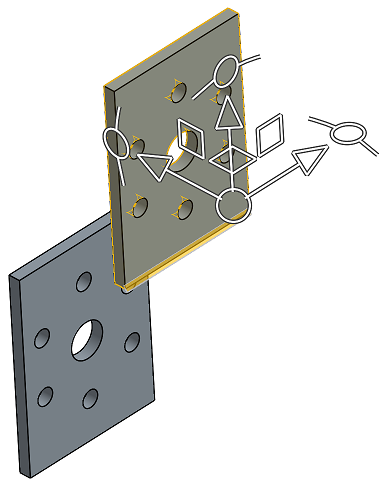

est visible à droite de la contrainte dans la liste des fonctions de la contrainte. - Cliquez sur l'entité pour accéder au manipulateur.
- Cliquez et faites glisser les différentes poignées de manipulateur pour voir quels mouvements sont autorisés ; remarquez que la contrainte parallèle permet aux entités de se glisser librement dans les directions X, Y et Z et que les entités sont capables de tourner librement autour de l'axe Z tandis que la contrainte maintient les connecteurs de positionnement parallèles.
Modifier un connecteur de positionnement
Une fois qu’une contrainte est créée entre deux connecteurs de positionnement explicites ou implicites, vous pouvez modifier l'un ou l'autre de ces connecteurs :
-
Ouvrez la boîte de dialogue Contrainte. Dans l'exemple ci-dessous, la liaison fixe est utilisée à titre d'exemple. Le processus est similaire pour toutes les contraintes, à l'exception de la contrainte tangente qui n'utilise pas de connecteurs de positionnement.
-
Cliquez sur l'icône de connecteur de positionnement (
). La boîte de dialogue du connecteur de positionnement s'ouvre, dans laquelle vous pouvez modifier le type d'origine, l'entité d'origine, l'alignement, la position, la direction de l'axe principal et l'orientation de l'axe secondaire du connecteur de positionnement :
La modification des connecteurs de postionnement à partir de la boîte de dialogue Contrainte est limitée aux connecteurs implicites ou explicites situés dans l'assemblage en cours. Les connecteurs de positionnement provenant des Ateliers des piècess, sous-assemblages ou documents liés doivent être modifiés à leur emplacement d'origine.
Contrainte parallèle : iOS
Étapes
- Appuyez sur l'icône Contrainte parallèle (
).
- Confirmez que Parallèle est sélectionné dans le champ Type de contrainte.
- Sélectionnez deux connecteurs de positionnement (implicites ou explicites) à utiliser.
- Si vous le souhaitez, appuyez sur Limites pour définir des limites de distance pour le déplacement.
- Vous pouvez également appuyer sur
pour inverser l'axe principal et l'orientation Z des instances. - Le cas échéant, appuyez sur
pour réorienter l'axe secondaire ; faites pivoter l'orientation du quadrant (dans le plan XY) de 90 degrés en appuyant avec le doigt. - Appuyez sur la case.
Touchez et faites glisser OU utilisez le manipulateur du trièdre pour déplacer l'une des pièces. Notez que la contrainte parallèle permet aux pièces de glisser librement dans les directions X, Y et Z et que les pièces peuvent tourner librement autour de l'axe Z, tandis que la contrainte maintient les connecteurs de positionnement parallèles.
Contrainte parallèle : Android
Étapes
- Appuyez sur .
- Confirmez que Parallèle est sélectionné dans le champ Type de contrainte.
- Sélectionnez deux connecteurs de positionnement (implicites ou explicites) à utiliser.
- Si vous le souhaitez, appuyez sur Limites pour définir des limites de distance pour le déplacement.
- Vous pouvez également appuyer sur pour inverser l'axe principal et l'orientation Z des instances.
- Le cas échéant, appuyez sur pour réorienter l'axe secondaire ; faites pivoter l'orientation du quadrant (dans le plan XY) de 90 degrés en appuyant avec le doigt.
- Appuyez sur la case.
Touchez et faites glisser OU utilisez le manipulateur du trièdre pour déplacer l'une des pièces. Notez que la contrainte parallèle permet aux pièces de glisser librement dans les directions X, Y et Z et que les pièces peuvent tourner librement autour de l'axe Z, tandis que la contrainte maintient les connecteurs de positionnement parallèles.
