Vues nommées
Vous pouvez créer et nommer des vues pour une utilisation ultérieure dans un espace de travail. Les vues nommées capturent la perspective, l'échelle de zoom et l'orientation de la vue actuelle.
Pour créer une vue et la nommer afin de la récupérer pour une utilisation ultérieure :
- Faites pivoter votre modèle dans la vue souhaitée. Par exemple :
- Si vous le souhaitez, sélectionnez Activer la perspective et/ou Zoom pour l'ajuster. Vous pouvez également afficher la vue en coupe (Activer l'affichage de vue en coupe) et ajuster la vue.
La vue Perspective montre la distance relative entre le point de vue et le modèle et crée un point de fuite lorsque le point de vue (ou la caméra imaginaire) approche du modèle.

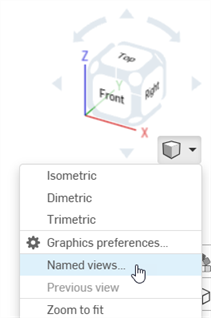

- Accédez au menu Outils d'affichage et sélectionnez Vues nommées :

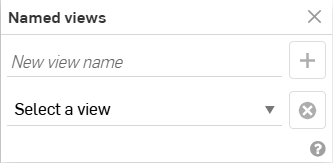

- Dans la boîte de dialogue, saisissez un nom pour la vue dans le premier champ :
- Cliquez sur l'icône du signe plus.
- Notez que la vue (nom) est enregistrée dans le champ suivant :
Vous pouvez créer autant de vues nommées que vous le souhaitez, par espace de travail.
Pour supprimer une vue nommée :
- Sélectionner la vue dans le deuxième champ :
- Cliquez sur l'icône .
Pour ouvrir la boîte de dialogue Vues nommées, utilisez les touches de raccourci : maj+V. Cela ouvre la boîte de dialogue à côté du cube déroulant Vue, sauf si la boîte de dialogue Vues nommées a déjà été repositionnée. Si c'est le cas, elle s'ouvre dans son ancien emplacement.
Si le graphique se trouve dans une position qui correspond à une vue nommée au moment de l'ouverture de la boîte de dialogue Vue nommée, cette vue sera automatiquement sélectionnée dans le menu déroulant de la boîte de dialogue.
Vous pouvez créer et nommer des vues pour une utilisation ultérieure dans un espace de travail. Les vues nommées capturent la perspective, l'échelle de zoom et l'orientation de la vue actuelle.
Pour créer une vue et la nommer afin de la récupérer pour une utilisation ultérieure :
- Faites pivoter votre modèle pour l'afficher dans la vue souhaitée, par exemple :
- Si vous le souhaitez, appuyez sur le cube d'affichage (illustré ci-dessus à gauche de la flèche bleue), sélectionnez Activer la perspective et/ou Zoom pour ajuster. Vous pouvez également afficher la vue en coupe (Activer la vue en coupe) et ajuster la vue en coupe.
La vue Perspective montre la distance relative entre le point de vue et le modèle et crée un point de fuite lorsque le point de vue (ou la caméra imaginaire) approche du modèle.
- Accédez au menu du cube d'affichage en appuyant sur le cube d'affichage, puis appuyez sur Vues nommées :
-
Dans la boîte de dialogue, entrez un nom pour la vue dans le premier champ ou appuyez sur Sélectionner une vue pour sélectionner une vue précédemment enregistrée :
- Appuyez sur la case.
Pour supprimer une vue nommée :
- Appuyez sur Sélectionner une vue dans le deuxième champ de la boîte de dialogue Vues nommées.
- Faites glisser votre doigt de droite à gauche sur la vue souhaitée pour la supprimer.
